联想M7400扫描复印打印一体机卡纸拆修

更新时间:2017-05-26 浏览量:8592

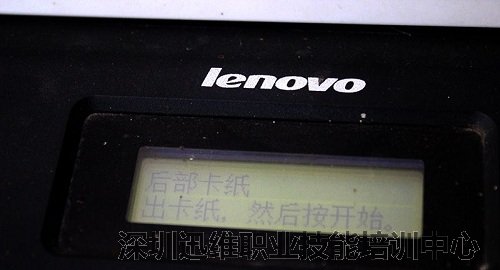

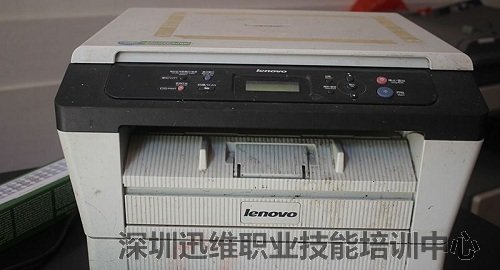

  联想扫描复印打印一体机M7400,故障是后部卡纸,这是个通病,放在旁边闲置了半年,闲着没事,翻出来拆修一下。

联想M7400扫描复印打印一体机卡纸拆修(图1)
联想M7400扫描复印打印一体机卡纸拆修(图1)

联想M7400扫描复印打印一体机卡纸拆修(图2)
联想M7400扫描复印打印一体机卡纸拆修(图2)

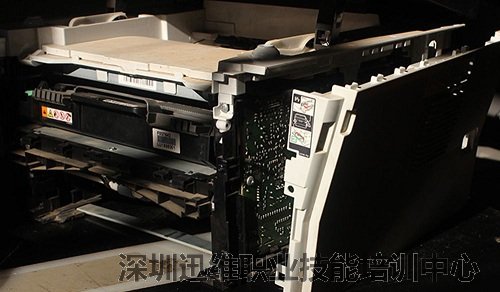

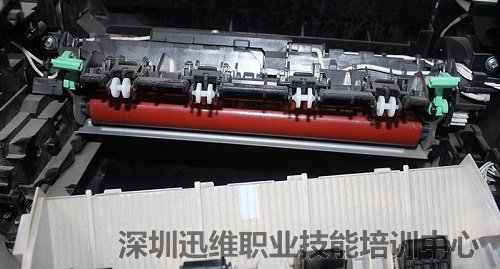

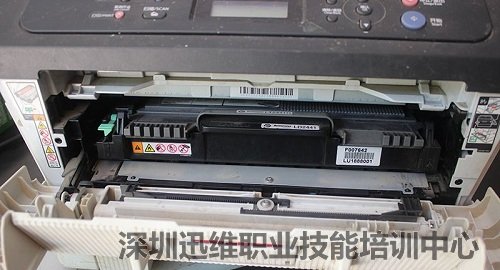

  打开后盖,观察卡纸部位。

联想M7400扫描复印打印一体机卡纸拆修(图3)
联想M7400扫描复印打印一体机卡纸拆修(图3)

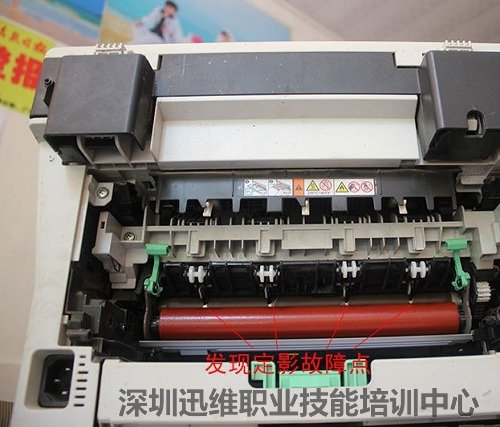

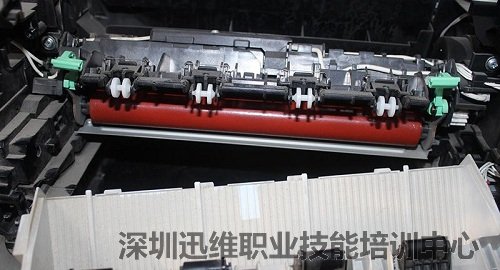

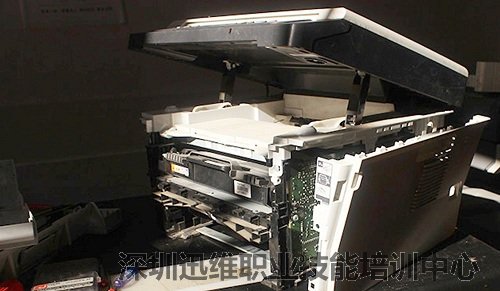

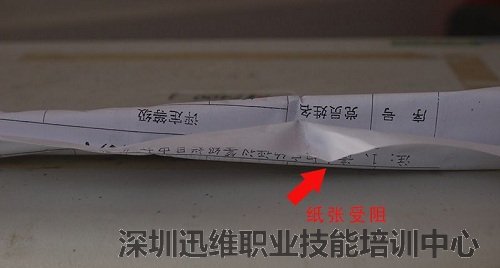

  纸张有异物阻挡的痕迹。

联想M7400扫描复印打印一体机卡纸拆修(图4)
联想M7400扫描复印打印一体机卡纸拆修(图4)

联想M7400扫描复印打印一体机卡纸拆修(图5)
联想M7400扫描复印打印一体机卡纸拆修(图5)

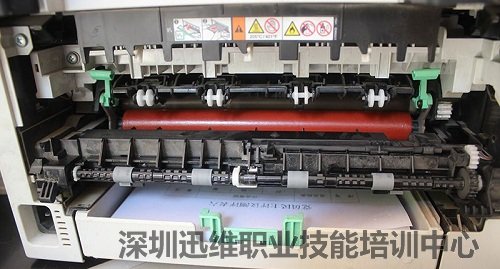

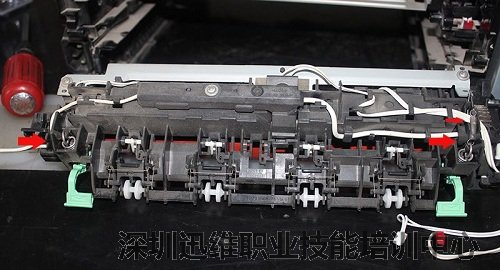

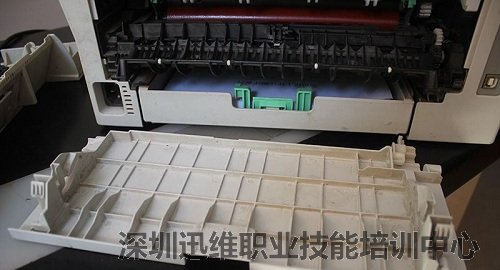

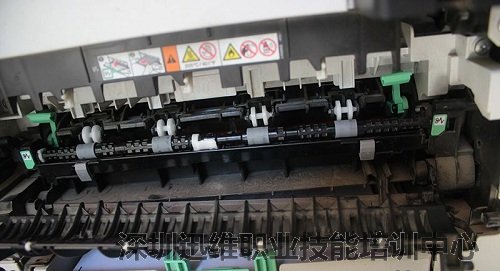

  放下出纸组件,可以看到定影组件。

联想M7400扫描复印打印一体机卡纸拆修(图6)
联想M7400扫描复印打印一体机卡纸拆修(图6)

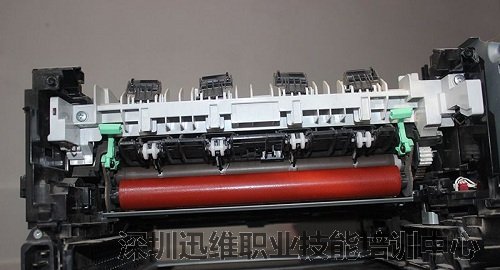

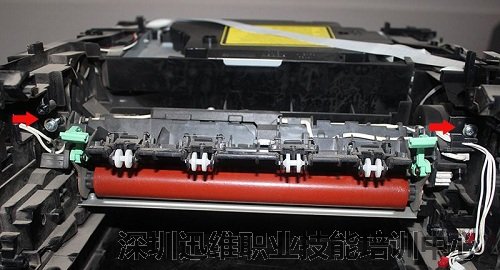

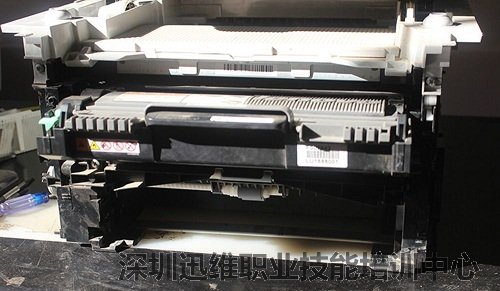

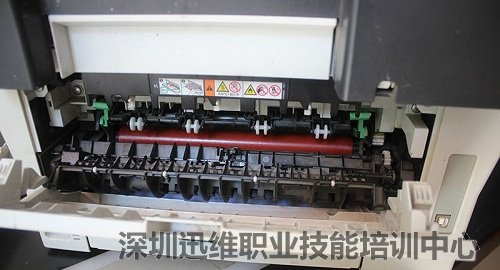

  发现定影上辊与分离接触处脱皮起皱,阻碍了出纸通道,这就是卡纸的原因。必须拆下定影组件,更换定影上辊才能根除。

联想M7400扫描复印打印一体机卡纸拆修(图7)
联想M7400扫描复印打印一体机卡纸拆修(图7)

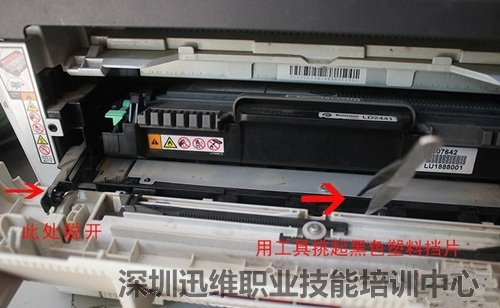

  很容易就拆下了后盖。

联想M7400扫描复印打印一体机卡纸拆修(图8)
联想M7400扫描复印打印一体机卡纸拆修(图8)

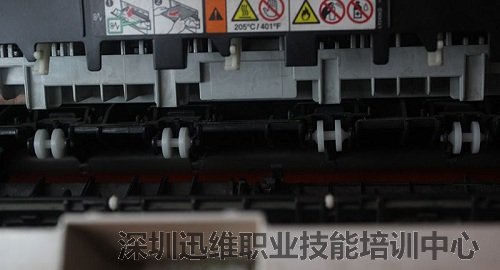

  拆下出纸组件1。

联想M7400扫描复印打印一体机卡纸拆修(图9)
联想M7400扫描复印打印一体机卡纸拆修(图9)

  再拆下出纸组件2,都很轻松就拿下。

联想M7400扫描复印打印一体机卡纸拆修(图10)
联想M7400扫描复印打印一体机卡纸拆修(图10)

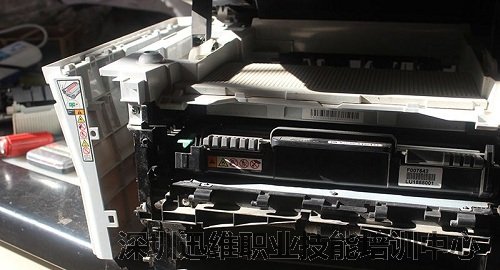

  打开前面盖板。

联想M7400扫描复印打印一体机卡纸拆修(图11)
联想M7400扫描复印打印一体机卡纸拆修(图11)

  按图示松开扣,再往左边拉一下就取出。


联想M7400扫描复印打印一体机卡纸拆修(图12)

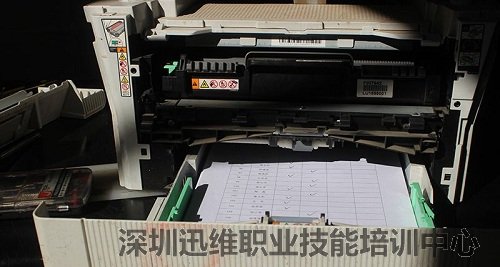

  拿掉纸盒。

联想M7400扫描复印打印一体机卡纸拆修(图13)
联想M7400扫描复印打印一体机卡纸拆修(图13)

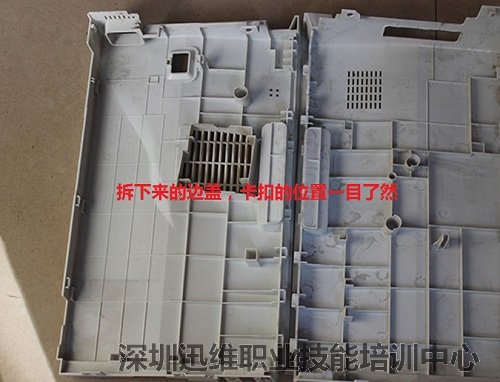

  用平口螺丝刀撬开左边的盖板,拆下,注意观察卡扣的位置。

联想M7400扫描复印打印一体机卡纸拆修(图14)
联想M7400扫描复印打印一体机卡纸拆修(图14)

  同样的方法拆开右边的盖板。

联想M7400扫描复印打印一体机卡纸拆修(图15)
联想M7400扫描复印打印一体机卡纸拆修(图15)

联想M7400扫描复印打印一体机卡纸拆修(图16)
联想M7400扫描复印打印一体机卡纸拆修(图16)

  拿掉硒鼓组件。

联想M7400扫描复印打印一体机卡纸拆修(图17)
联想M7400扫描复印打印一体机卡纸拆修(图17)

  左右板卡扣位置有标志。


联想M7400扫描复印打印一体机卡纸拆修(图18)

  开始拆扫描板,取下活动支撑的两根弹簧,拆下支架。

联想M7400扫描复印打印一体机卡纸拆修(图19)
联想M7400扫描复印打印一体机卡纸拆修(图19)

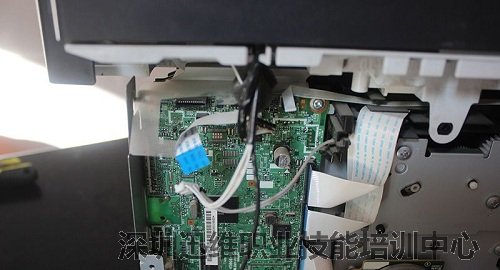

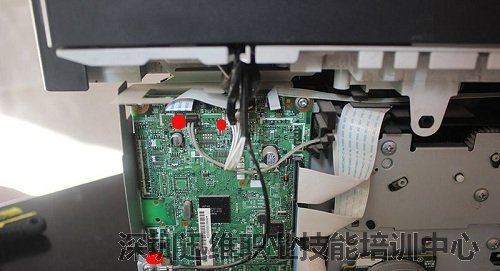

  拆下扫描仪连线和接地螺丝。

联想M7400扫描复印打印一体机卡纸拆修(图20)
联想M7400扫描复印打印一体机卡纸拆修(图20)

  直接拆下扫描组件。

联想M7400扫描复印打印一体机卡纸拆修(图21)
联想M7400扫描复印打印一体机卡纸拆修(图21)

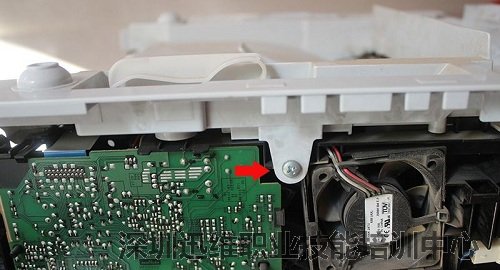

  拆掉这个螺钉。

联想M7400扫描复印打印一体机卡纸拆修(图22)
联想M7400扫描复印打印一体机卡纸拆修(图22)

  拆下两个固定螺丝。

联想M7400扫描复印打印一体机卡纸拆修(图23)
联想M7400扫描复印打印一体机卡纸拆修(图23)

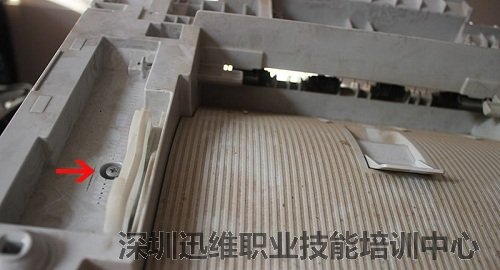

  还有这个。

联想M7400扫描复印打印一体机卡纸拆修(图24)
联想M7400扫描复印打印一体机卡纸拆修(图24)

联想M7400扫描复印打印一体机卡纸拆修(图25)
联想M7400扫描复印打印一体机卡纸拆修(图25)

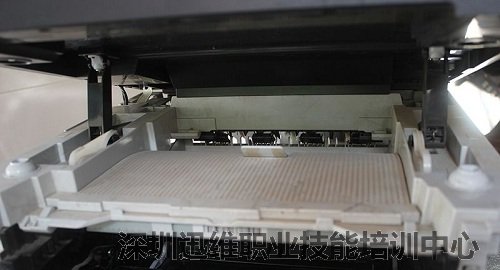

  然后取下上盖。

联想M7400扫描复印打印一体机卡纸拆修(图26)
联想M7400扫描复印打印一体机卡纸拆修(图26)

  再拆掉上面的盖子。

联想M7400扫描复印打印一体机卡纸拆修(图27)
联想M7400扫描复印打印一体机卡纸拆修(图27)

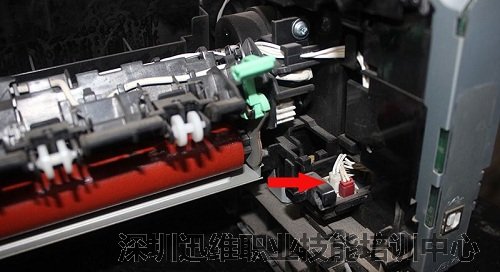

  拔下这个插头。

联想M7400扫描复印打印一体机卡纸拆修(图28)
联想M7400扫描复印打印一体机卡纸拆修(图28)

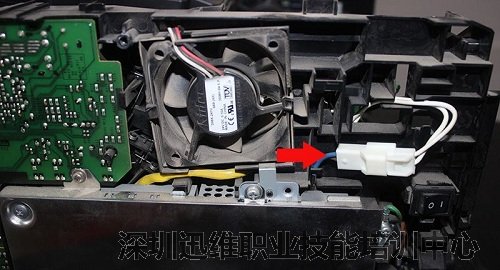

  还有这边两个插头,并且把插头线从夹子里拉出来。

联想M7400扫描复印打印一体机卡纸拆修(图29)
联想M7400扫描复印打印一体机卡纸拆修(图29)

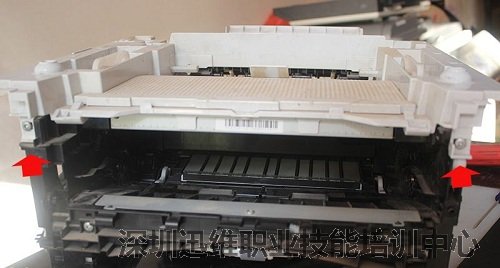

  拆下两边两个螺丝。

联想M7400扫描复印打印一体机卡纸拆修(图30)
联想M7400扫描复印打印一体机卡纸拆修(图30)

  终于拆下了定影组件。

联想M7400扫描复印打印一体机卡纸拆修(图31)
联想M7400扫描复印打印一体机卡纸拆修(图31)

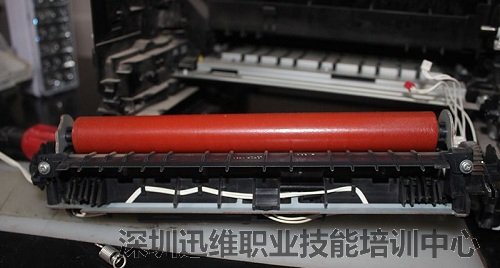

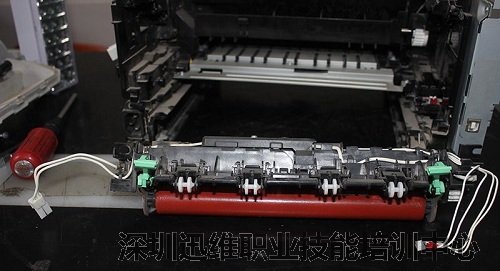

  完整的定影组件。用尖嘴钳取下两根大弹簧,注意右边还有一根小弹簧。

联想M7400扫描复印打印一体机卡纸拆修(图32)
联想M7400扫描复印打印一体机卡纸拆修(图32)

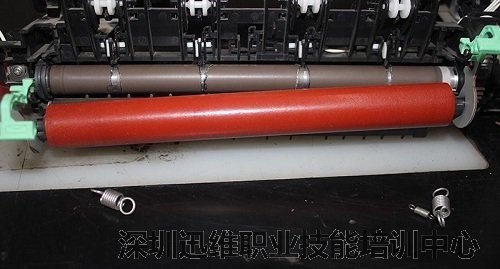

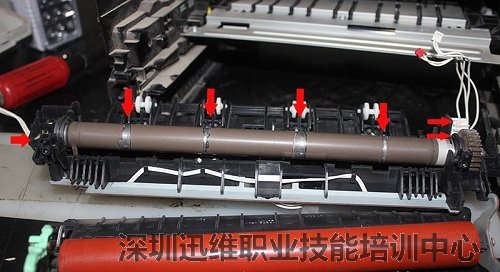

  取下红色的定影下辊。

联想M7400扫描复印打印一体机卡纸拆修(图33)
联想M7400扫描复印打印一体机卡纸拆修(图33)

  拆下胶辊下面那个塑料支架的固定螺丝,取下黑白支架。

联想M7400扫描复印打印一体机卡纸拆修(图34)
联想M7400扫描复印打印一体机卡纸拆修(图34)

  清理向下箭头处分享爪,小心拆掉两边的插头和白色的齿轮,即可取出定影上辊。

联想M7400扫描复印打印一体机卡纸拆修(图35)
联想M7400扫描复印打印一体机卡纸拆修(图35)

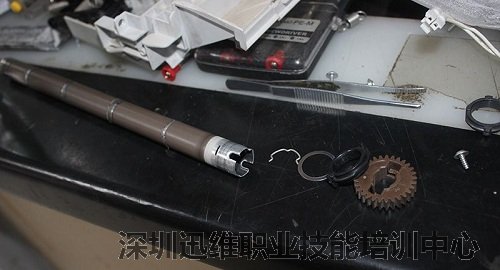

  拆下的上辊,配件可千万不要丢了哦!

联想M7400扫描复印打印一体机卡纸拆修(图36)
联想M7400扫描复印打印一体机卡纸拆修(图36)

  换上新的上辊,小心地装回去,就算完成。联想M7400扫描复印打印一体机卡纸拆修结束!
