型号：Thinkpad T430


　　板号：NZM4H-7


　　故障：进水不触发

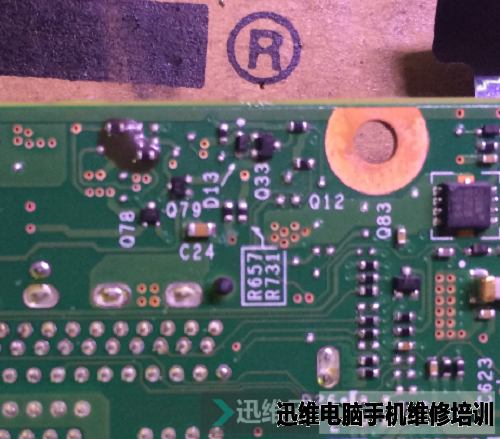

　　同行拿来一台Thinkpad T430说是不开机，我就没接电直接拆机，拆开发现主板右上角进液痕迹明显，拿洗板水处理了发霉的地方，烙铁加焊完毕。各大电感对地阻值正常，接上可调电源发现没有代价电流。

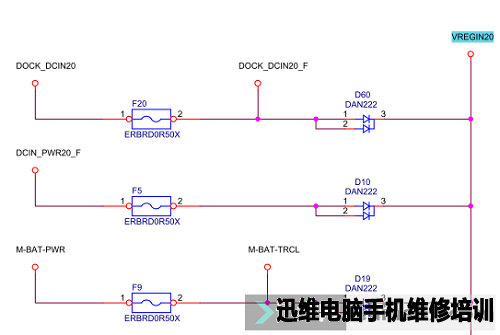

　　测量发现公共点电压没电，那就是保护隔离没过，查看图纸发现Q9，1、2、3脚有19V电压，4脚也是19V电压。





　　Q9没有导通，要使Q9导通，4脚必须有R143和R145分压控制Q9导通。测得DISCHARGE2位低电平正常，-PWRSHUTDOWN正常为3.3V，实测为0V。追查-PWRSHUTOWN到U101，   说明要么是U101坏要么就是条件不满足没有发出此信号，测量U101供电99脚无电压。

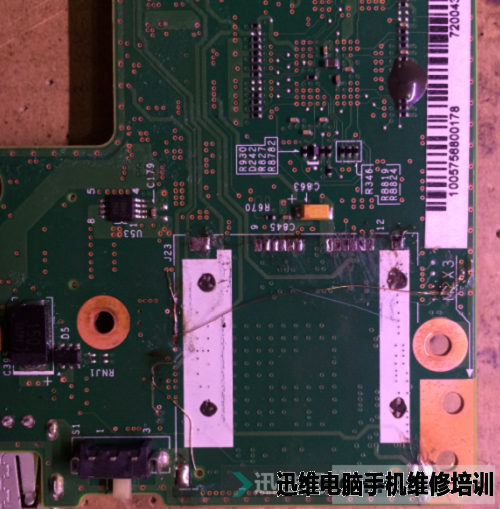

　　仔细观察发现进液地方的SD卡槽下面断线，直接去掉SD卡槽飞线。







　　上电自动触发，接屏亮机！





　　作者ID:tylovehxh1
