　　型号：联想L1950WD

　　驱动板型号：402a01031300r

　　故障描述：开机出现品牌标志，然后无信号

　　联想显示器无信号维修过程：

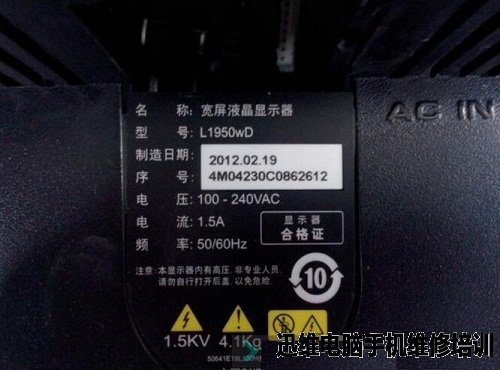

联想显示器图一

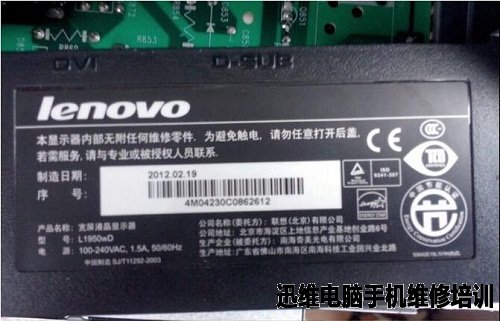

联想显示器图二

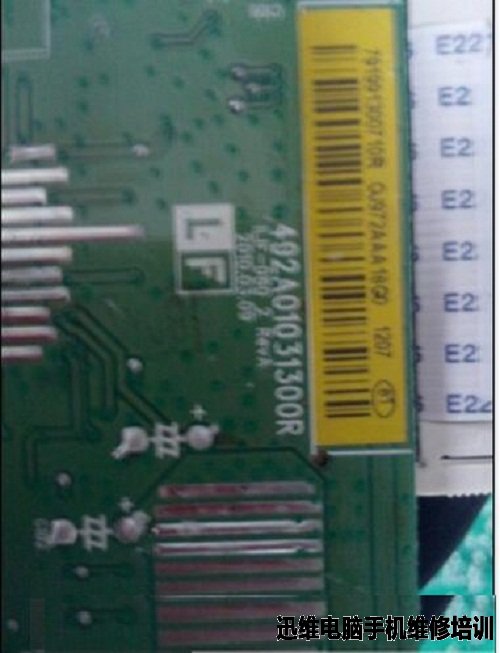

　　驱动板型号：402a01031300r

联想显示器图三

　　故障描述：开机出现品牌标志，然后无信号。（用一段时间，无信号，或出现红绿蓝黑现象）

　　今天同行拿来一台联想显示器（型号上面）

　　出现开机出现品牌标志，然后无信号。

　　在论坛上搜到好几个帖子，情况都差不多，换了好多东西都没好，最后、换驱动板好的。有坛友说这是通病，但没解决，思路调整一下，开始维修：

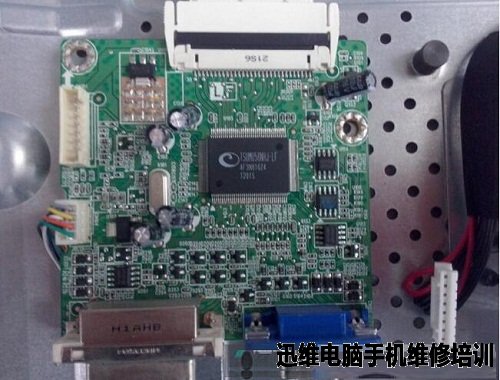

　　直接伺候驱动板，目测，无明显外伤。

联想显示器图四

　　既然坛友们都说：换了好多东西，情况还是如初。那咱就不从芯片、BIOS下手了，查VGA接口对地阻值，123、阻值在30多、不正常了，有情况，查查有没有短路的。

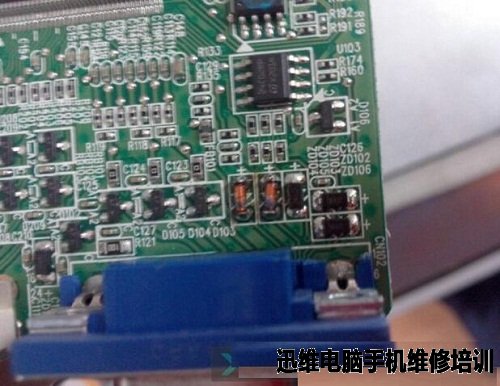

　　开始测量板子上的各个零件，看有没有短路的，测了没多长时间，问题出来了，有两个二极管短了，拆下量一下，还短，量下板子上，不短了，量下VGA、123阻值，60多了，嘻嘻，有惊喜啊！

联想显示器图五

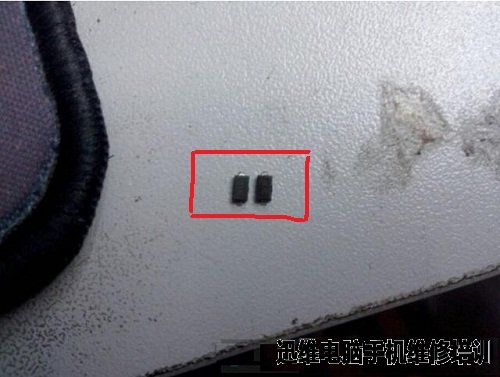

　　就这东西，至于这二极管到底起什么作用，我也就不很清楚哦，上废板子上，拆了两个二极管，上在上面。

联想显示器图六

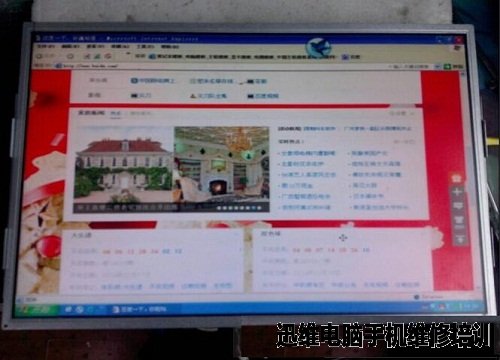

　　接信号，上电、一切正常哦。

联想显示器图七

　　开机测试，烧了半个多小时，没情况、显示一切正常，到此联想显示器无信号维修结束哦！
