　　板号：LA-8581P

　　故障现象：上电无显示，上电电流跑到0.8A左右；

维修过程：

　　1、拿到板先打各大电感的值，对地值基本正常，插上可调电源，显示待机电流正常，实测待机电压3/5V输出也正常。

　　2、触发开关后，主板可以正常上电，上电电流跑到0.8几A左右不动，示波器测量发现集显供电电感无电压输出；

　　3、依据Intel 7 Series时序，测得CPU供电正常，再测CPU复位、MINI PCIE槽22脚复位都正常。

4、示波器测内存SMBUS波形，发现有读取内存动作，说明已经自检到内存。

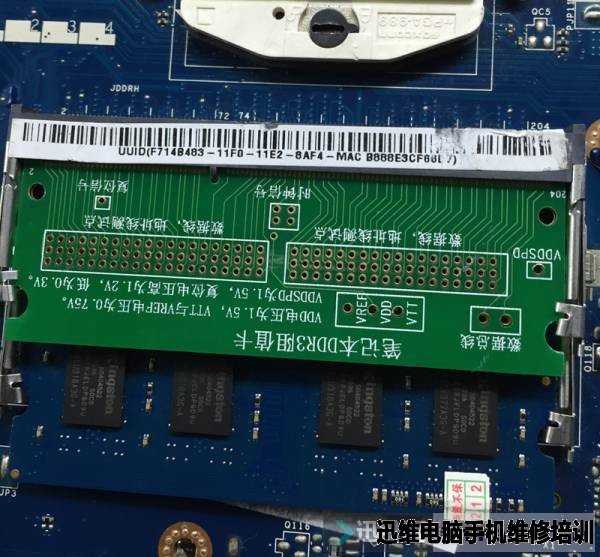

　　5、检测内存工作条件时，发现内存复位没有。按挡内存来修。

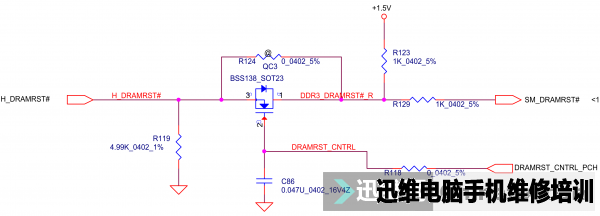

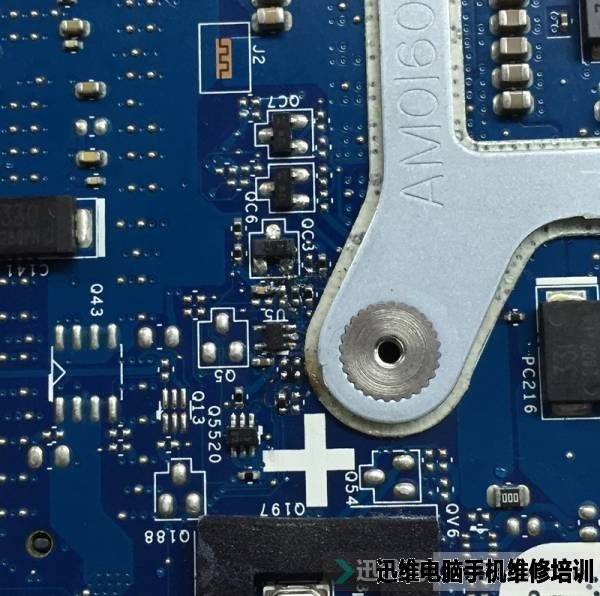

　　6、查内存复位的来源CQ3，测G极2脚电压正常，3脚、1脚都为低电平。查输出周边电阻。

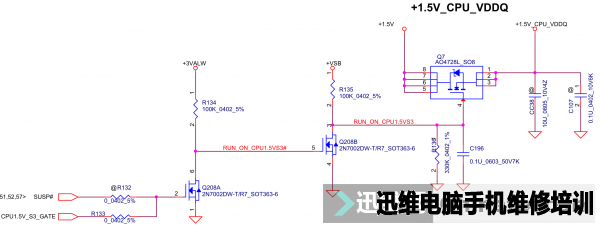

　　7、找了好久R123上拉电阻不好找，主板上没有元件位置号，直接从Q7的D极接一个1K电阻飞线到QC3的1脚，给它一个上拉电压。

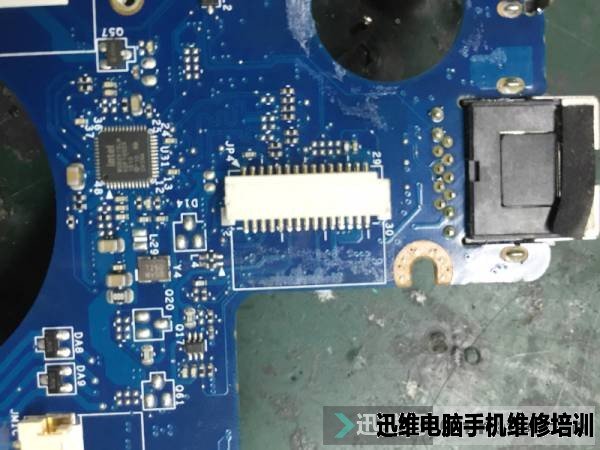

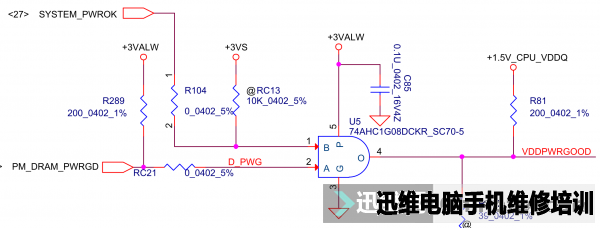

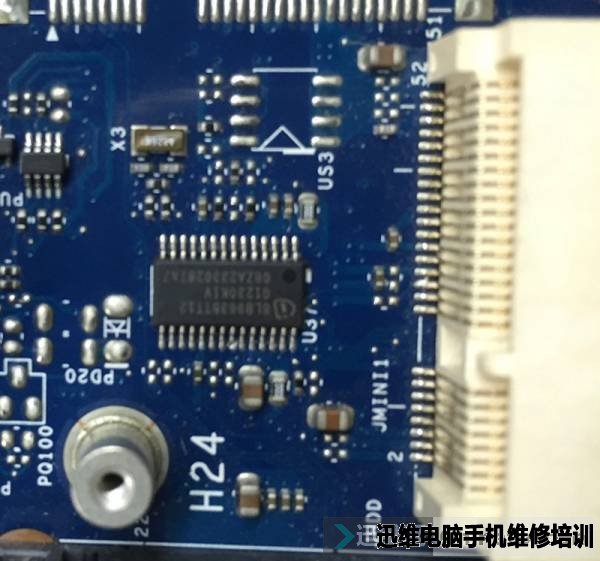

　　8、再测量依然无电压。说明内存复位条件不满足，查PCH发给CPU的DRAMPWROK，找到U5与门芯片，4脚要有高电平输出，1、2脚必须为高电平。实测测1脚有3.3V高电平，2脚无电压。

　　9、查周边元器件与之相连的有两个元器件，一个R289 200Ω上拉电阻，一个RC21 0Ω电阻。与U5的2脚相通的有两个地方，都没装电阻，这两个电阻其中一个0欧电阻在焊盘上是直连的。由此判断，少了个200欧上拉电阻。

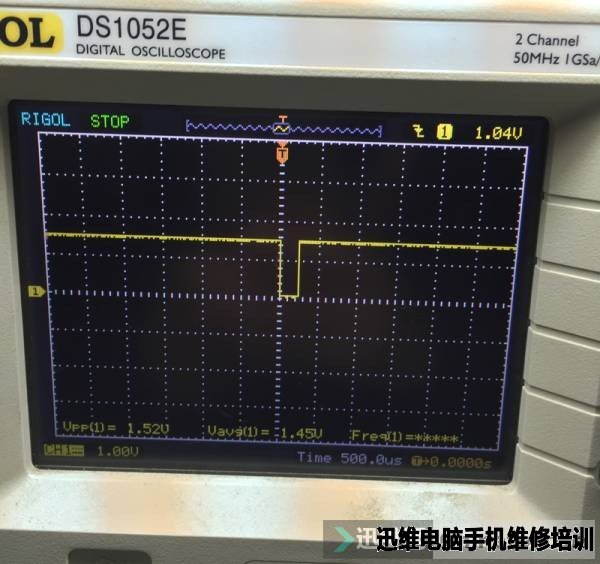

　　10、补上200Ω上拉电阻后，2脚电压出来，4脚电压也出来。复位信号也有。集显供电出来。下图波形是内存复位。

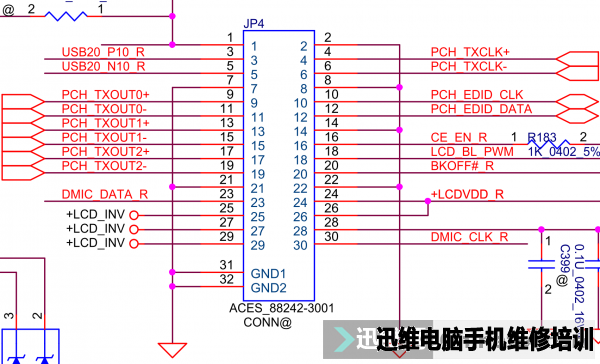

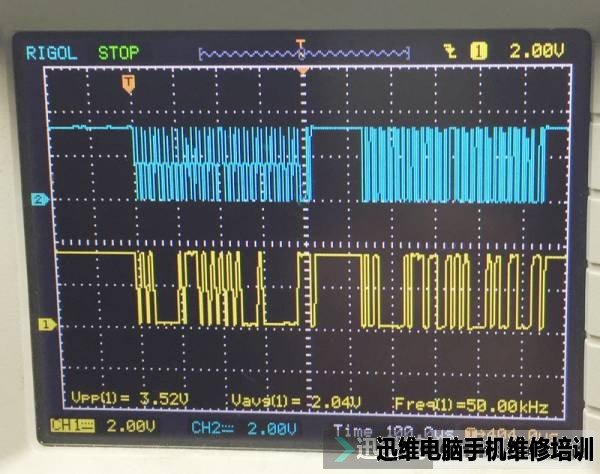

　　11、在屏接口测EDID 时钟和数据信号，有正常波形（见下面波形图）。全板修复。维修结束！
