型号：联想E40



　　版号：DAOGC5MB8H0



　　故障现象：公共点无电压、板层烧穿



　　联想E40板层烧穿维修方法/步骤：



　　联想E40是一款二修机，修好后，又整烧了。拿到机器，上可调电源，没有任何变化，按开关键也没有反应，迅速拆机。



　　取下CPU、内存等，检查主板的外观，很明显的板层烧穿，接着测公共点对地阻值，数值为2，按道理是大短的，但是接可调电源没有任何反应，找到E40的图纸，从接口开始查起。

联想E40板层烧穿维修 图1

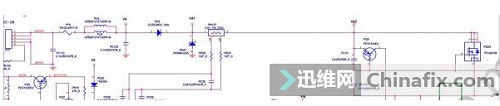

　　第一个查保险PF6，开路，已被烧坏。

联想E40板层烧穿维修 图2



　　再测PQ54 隔离管，D极S极阻值为零，直接拆掉后，测PQ54的D极，对地阻值还是2，直接使用“烧鸡大法”，手摸各大供电芯片的滤波电容和芯片，都不发烫，而板层击穿的那个地方，有点微微发烫，不是元件，就是板层，于是先拍照记住位置号，然后拿出“手术刀”，开始“刮骨疗伤”，刮到公共点不短路为止。

联想E40板层烧穿维修 图3

联想E40板层烧穿维修 图4



　　公共点不短路后，从一块联想y450的料板上找到保险和PQ54位置的N沟道MOS管，用可调电源上电，依然没有反应，用万用表测得公共点（PQ54的D极）为19V，说明公共点电压出来了，但是没有待机。断开电源，打开图纸，查其芯片引脚定义。

联想E40板层烧穿维修 图5



　　测到芯片的7脚是5V线性，对地阻值为0，以为是滤波电容PC182坏了，将其拆除，再测7脚还是对地短路，怀疑是芯片本身坏了，将其拆除后，将PC182还原，再测不短路了。



　　原来是ISL6237芯片坏了，换上待机芯片ISL237，开启风枪，370度把芯片取下来，然后迅速换好新的芯片，仔细检查好引脚后，对其供电、基准、线性、EN开启、相位脚等打对地阻值正常后，上电，电流0.017，因为每个板的待机都不一样，这个电流不知道是不是对，先直接测3V和5V，没有电压。

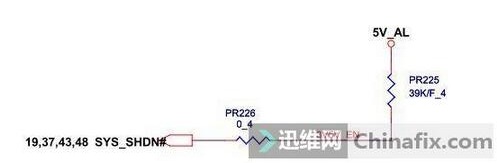

　　再看图纸逐个查找，查主供电6脚18.5V、1脚REF 1.9V、7脚线性5V、14脚和27脚是开启3V\5V的EN1\EN2，测得电压0.5V，查看芯片的数据手册，门槛电压为0.8V,而开启是来源于芯片产生的线性5V通过一个390K电阻PR225上拉的，左边是5V线性电压，右边却只有0.5V，从料板上没有那么合适的，直接找了个100欧的电阻换上，再次上电，待机电流0.055出来了。

联想E40板层烧穿维修 图6


联想E40板层烧穿维修 图7

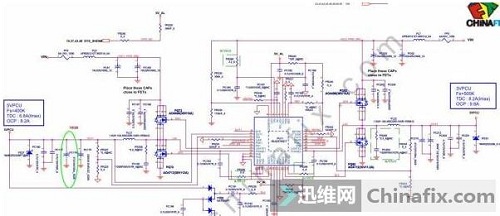

　　接下来处理板层烧穿位置，修CPU供电。



　　测下管PQ49、PQ50、PQ51、PQ52都是好的，PQ57的DS击穿，根据图纸，找到缺失的原件及更换坏的上管。

联想E40板层烧穿维修 图8



　　注意看图纸，这里PQ55是没有装的，此CPU供电是一个上管，两个下管；由于PQ58的焊盘是没有了，上管的功率还很大，而且散热也是个问题，从y450的板 CPU旁的上管位置，裁剪了一小块PCB板。

联想E40板层烧穿维修 图9


联想E40板层烧穿维修 图10



　　剪好板后，把MOS管焊接好，飞好线，测上管对地阻值450左右，正常。接着上电，电流有跳变，但到0.116后又不动了。

联想E40板层烧穿维修 图11



　　这是HM55的板，之前老师有讲过，板不上真CPU是不会出CPU供电的，于是把CPU上好，插上内存，上电，电流跳变了几下上到了1.9，这意味着亮机了，接上屏线，自动上电（因为没有装CMOS电池），联想E40亮屏，故障解除。

联想E40板层烧穿维修 图12

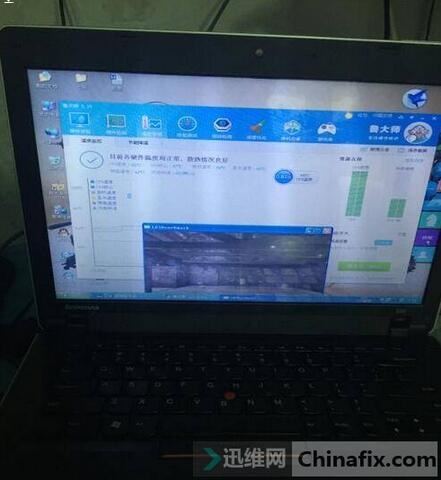

　　装好主板，将补的原件用胶布包好，装好机器，进系统测试正常，维修完毕！

联想E40板层烧穿维修 图13



　　文中图纸不清晰，请查看原文链接：http://www.chinafix.com/thread-974724-1-1.html



　　本文作者：迅维ID:promise620418
