华硕P5KPL-AM上电复位灯常亮，无复位维修案例
更新时间：2016-05-31 浏览量：1226

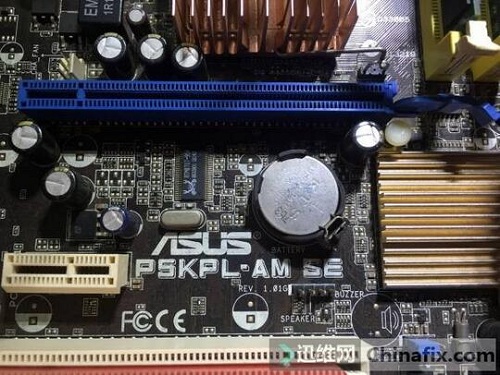

型号：华硕P5KPL-AM SE

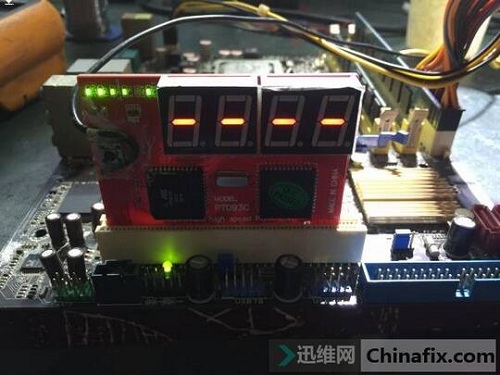

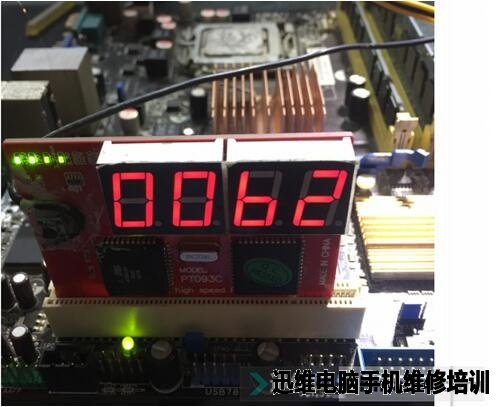

故障：上电复位灯常亮，无复位。

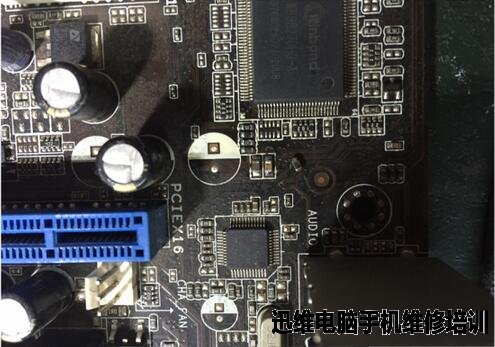

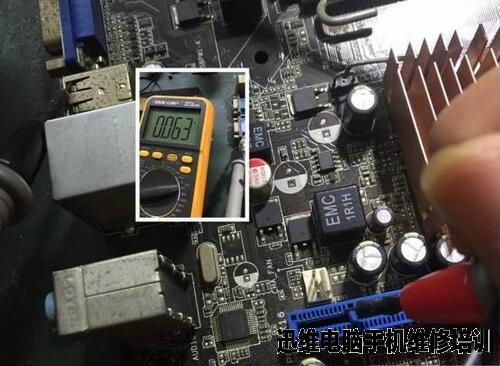

华硕P5KPL-AM维修 图1
华硕P5KPL-AM维修 图2
华硕P5KPL-AM上电复位灯常亮，无复位维修方法/步骤：

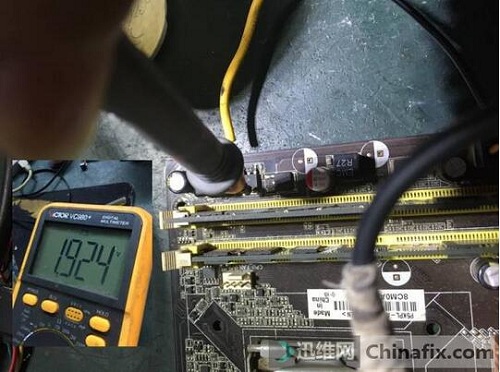

用万用表测内存供电 1.9V，正常。
华硕P5KPL-AM维修 图3

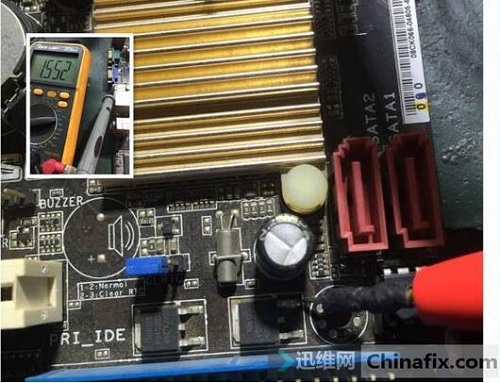

南桥供电1：1.5V，正常。
华硕P5KPL-AM维修 图4

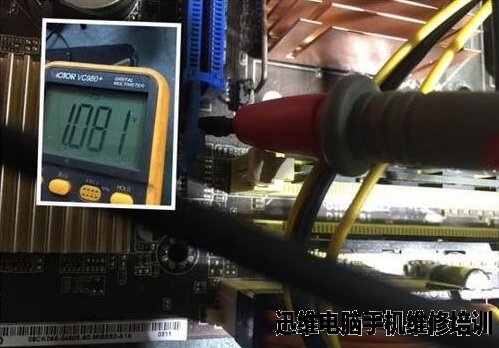

南桥供电2：1.05V,正常。
华硕P5KPL-AM维修 图5

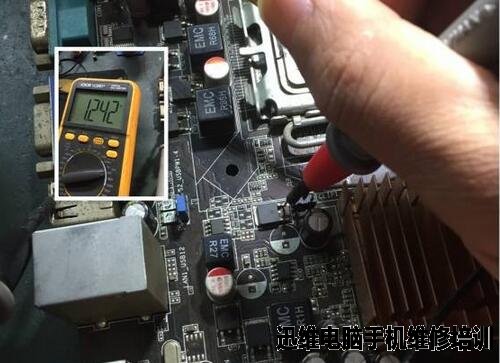

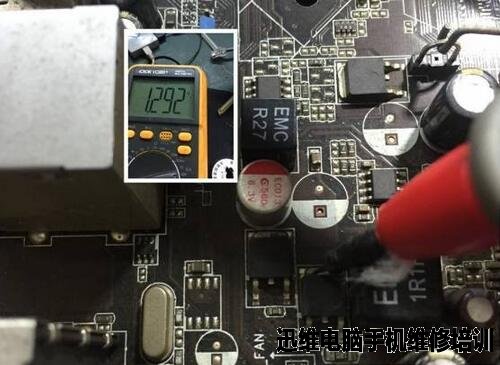

北桥核心供电：1.2V，正常。
华硕P5KPL-AM维修 图6
总线供电：1.2V，正常。
华硕P5KPL-AM维修 图7

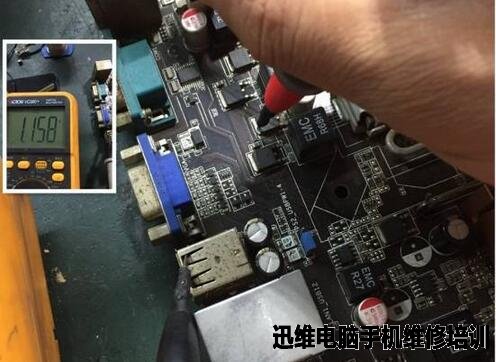

CPU供电：1.1V，正常。
华硕P5KPL-AM维修 图8

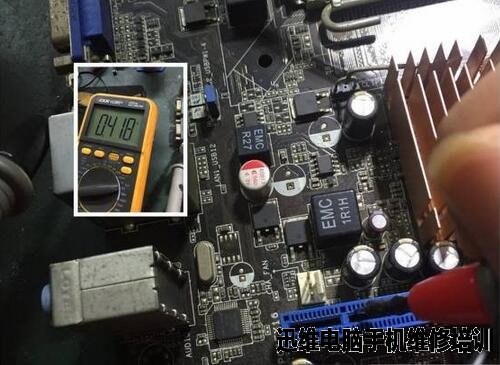

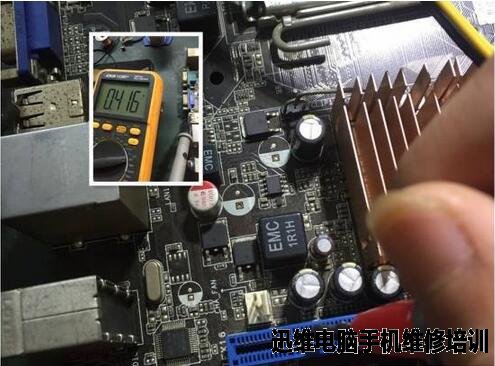

时钟：A13# 0.4V，正常。
华硕P5KPL-AM维修 图9
另一脚A14# 0.4V，正常。
华硕P5KPL-AM维修 图10
复位测量点A11#：0V，不正常。
华硕P5KPL-AM维修 图11

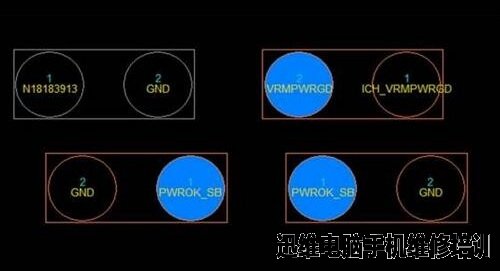

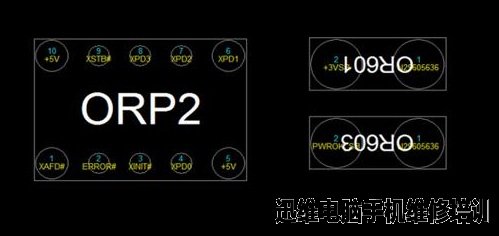

打开点位，查复位条件1 VRMPWRGD测试点：
华硕P5KPL-AM维修 图12

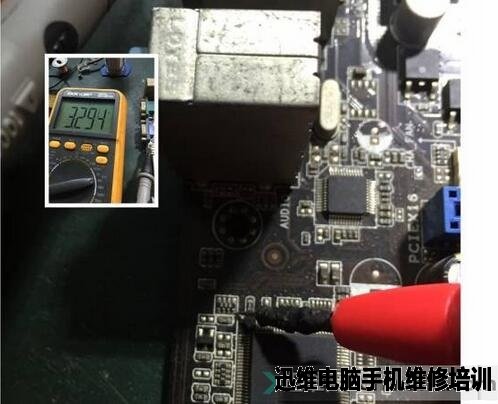

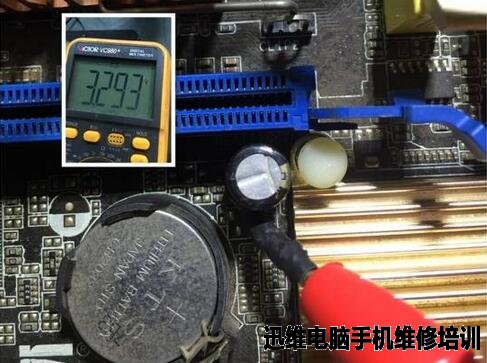

实际测量：3.3V，正常。
华硕P5KPL-AM维修 图13
PWROK测试点：
华硕P5KPL-AM维修 图14

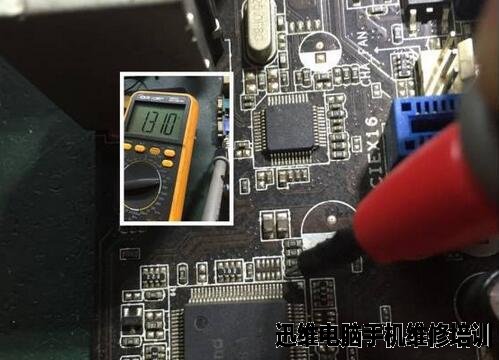

实际测量：1.3V，不正常。
华硕P5KPL-AM维修 图15

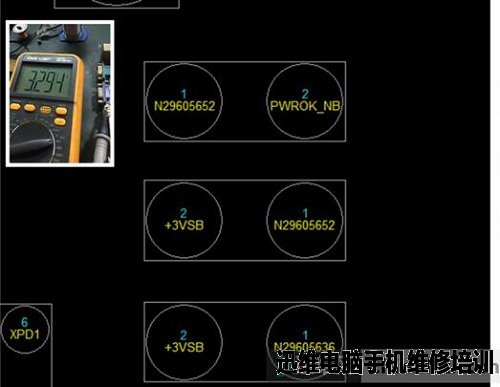

顺便查北桥PWROK：测试也正常。
华硕P5KPL-AM维修 图16

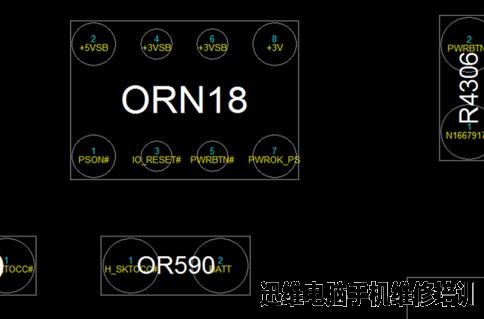

查PWROK_PS 测试点：
华硕P5KPL-AM维修 图17
实际测量：3.3V，也正常。
华硕P5KPL-AM维修 图18
分析故障：
PWROK_PS正常，IO条件满足后要发出PWROK_SB和PWROK_NB，PWROK_NB正常，说明IO问题不大，故障可能：①上拉电阻坏；②南桥坏；③电容故障。

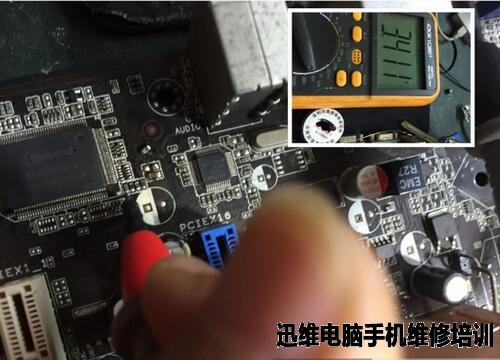

既然上拉电阻和电压都正常，南桥无法测量，那就是电容的问题了，看见一个电容，直接扣掉，再次上电测量：3.4V.
华硕P5KPL-AM维修 图19
直接补上一颗新的电容。
华硕P5KPL-AM维修 图20
换好后，上电，完美亮机，华硕P5KPL-AM故障排除。
华硕P5KPL-AM维修 图21
总结：
电容漏电引起PWROK_SB不正常，南桥条件不足，无法发出复位。
电容漏电引起PWROK_SB不正常，南桥条件不足，无法发出复位。
本文作者：迅维ID：云南小书生
