机器型号：IPAD2 3G版

　　故障现象：客户说这台IPAD2在使用一会儿以后就会重启。

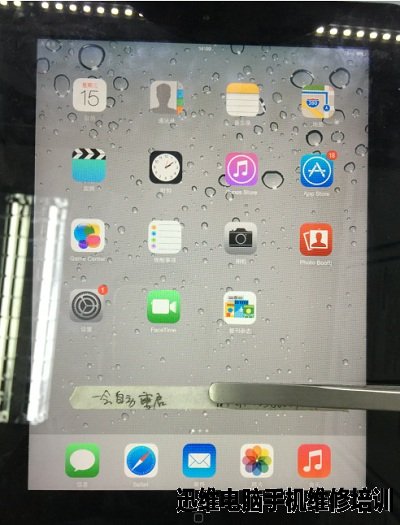

IPAD2 3G版重启故障修复（图1）



　　维修过程：

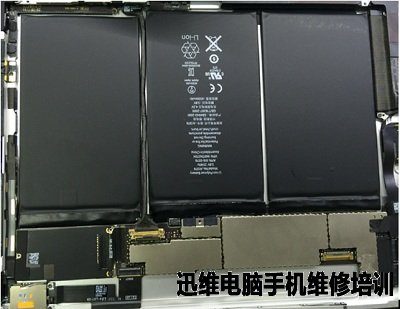

　　首先开机测试，按电源开关没反应；插数据线可以开机，开机后进系统电池电量显示是百分之百；插SIM卡就一直显示正在搜索没有信号。拔掉数据线后立刻掉电关机，按开关不开机无任何反应。判断故障点：第一可能是USB芯片有问题，因为IPAD和IPHONE的USB芯片损坏机率是非常大的；第二就是插SIM卡不识别，怀疑3G部分有问题，于是拆机进行量测。拆机如图：


IPAD2 3G版重启故障修复（图2）

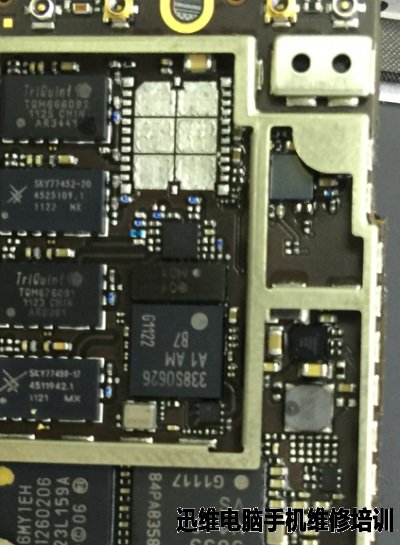

　　把主板拆出来后先用万用表测试USB芯片并没有发现问题，接着量测主板上的各路供电的电容有无短路。当测到3G部分时发现问题，目测3G部分的功放芯片表面有烧伤的痕迹。如图：


IPAD2 3G版重启故障修复（图3）


　　芯片位置图：


IPAD2 3G版重启故障修复（图4）


　　直接将功放芯片拆掉，装机测试。开关机正常，电池电量也显示正常为56%，充好电测试几天，没出现问题。但是由于功放芯片坏掉导致插SIM卡无服务，和客户沟通，客户说3G功能不常用，就不用修了，装机测试发还客户。


IPAD2 3G版重启故障修复（图5）
