机器型号：美版Iphone6 A1549　

　　客户描述：手机进水，电池使用时间非常短。


　　故障现象：充满电后放置一晚，待机情况下第二天就基本没电了，很明显主板有漏电现象。

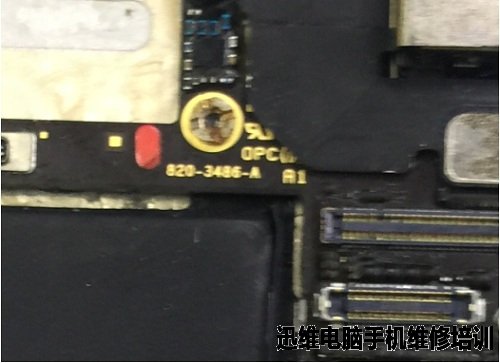

　　维修过程：拆机目测发现主板有明显进水痕迹，主板上的进水标签已经发红，如图所示。


美版Iphone6 A1549漏电维修（图1）

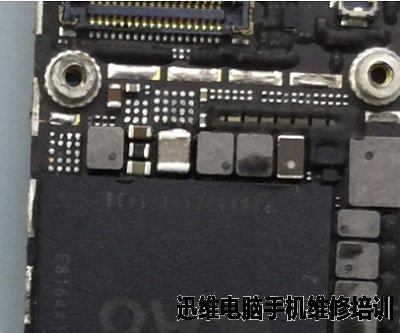

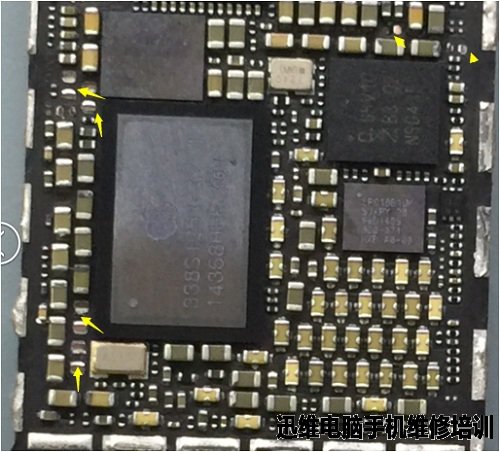

　　把主板屏蔽罩拆掉后发现主板元件有腐蚀发霉的迹象，首先用洗板水把进水的痕迹清理干净，把严重腐蚀变色的电容翘掉，确认没有明显的腐蚀后，用预热台把主板烘干。



美版Iphone6 A1549漏电维修（图2）



　　等烘干后接可调电源电流在0.016A左右，正常的6代主板3位电流表显示0.000，显示0.016A说明肯定是漏电。根据IPHONE的工作原理在不按开关的情况下，整块主板只有PP_BAT_VCC和 PP_VCC_MAIN这两路电压有电，可以确定漏电的故障点就在这两路电压上，但因为这两路所连元件比较多，所以要先一路一路去判断。首先量测第一路PP_BAT_VCC电池这路。如图：


美版Iphone6 A1549漏电维修（图3）

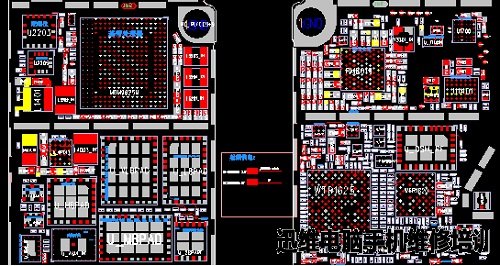

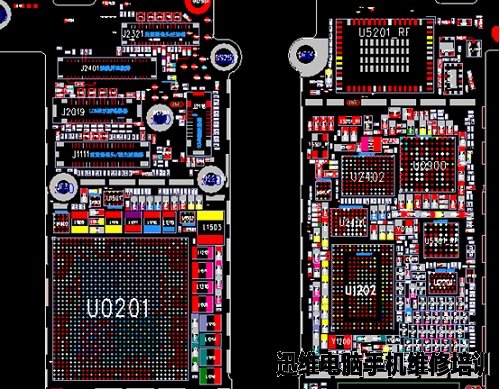

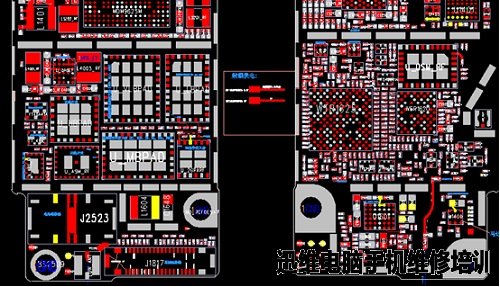

　　把Q1403、U1401拆掉断开PP_VCC_MAIN这路，通电发现无电流，故障可以定位在PP_VCC_MAIN这一路。一般漏电比较严重的主板可以通过在元件上熏松香来判断，但是这个板子漏电不是很严重，没有明显发热的元件，所以熏松香并没什么作用。只能一路一路拆，通过点位图来可以看出这路电压上的元件很多。



美版Iphone6 A1549漏电维修（图4）


美版Iphone6 A1549漏电维修（图5）

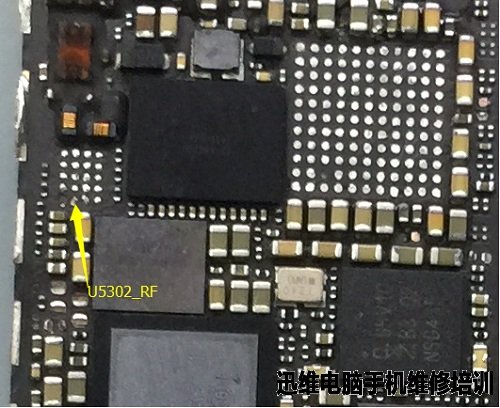

　　拆的时候先拆所连电路上腐蚀的电容，电容都拆掉后再拆腐蚀电容所连的芯片。当拆到第5个芯片的时候，接可调电源不再漏电。拆掉芯片如下图：



美版Iphone6 A1549漏电维修（图6）

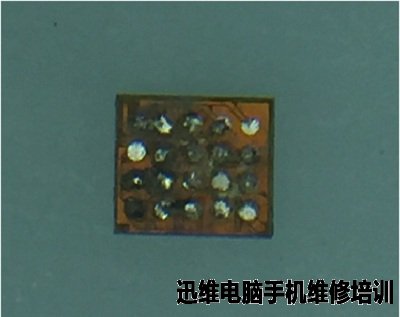

　　修这块主板运气还是比较背的，拆到U5302_RF才不漏电，但没办法，漏电的板子只能这样一点一点的来找到坏的元件，没有什么特殊的快捷方法。引起漏电的罪魁祸首就是下面这个小东西。



美版Iphone6 A1549漏电维修（图7）


美版Iphone6 A1549漏电维修（图8）

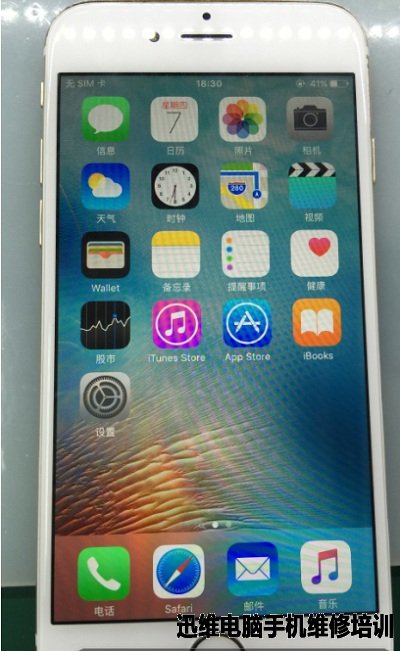

　　把原来拆掉的芯片还有电容装回去，处理好装机，测试2天无问题。机器到此修复完成如图：


美版Iphone6 A1549漏电维修（图9）
