HPNW8440进水机维修
更新时间：2014-10-14 浏览量：409
机型： HPNW8440
故障：进水

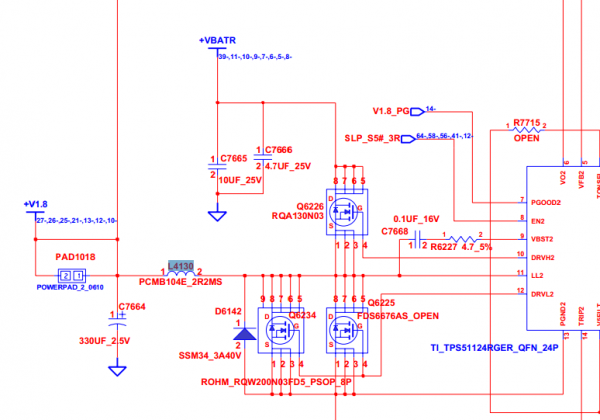

我一看螺丝动过问，被修过，据描述，此机是某电脑维修培训的机构的学员送过来。这么老的机子。水是进键盘，那有可能键盘也会坏，修好在说，打发走了。接电可上到0.5A左右，折机一看，进水位有2处。一是在南桥。二是在VGA和电源接口网卡处。被动过的地方有CPU IC 内存供电，IC EC 南桥。上电为0.5A这里正常的，现在查供电3 5V ，1.05V ，1.5V 1.1V，这里都有1.8V和CPU供电没有。下个图纸查1.8V供电条件如图：
分2组显卡供电1.1V有 1。8V这边没有直查开启第8脚 SLP_S5#_3R没电压 ，查图是南桥发出来的。没点位。找到这个R41真不容易，这里也没有电压， 在找R7272这里有3.3V。
南桥没有发出开启条件，南桥这里也是进水，先报价要她在加50元，客户同意， 加焊南桥时同事们说这么香 。焊好之后上电还是0.5A，测SLP_S5#_3R时发现一个问题有跳变，在测1.8V电感有波，但不长久。我又发现电源灯和硬盘灯闪不停，难道是南桥挂了，取下南桥里面有液，先处理好，不上南桥在上电。
这2个灯不闪了，电流还是0.5A，去料板上找个桥换上去，在上电SLP_S5#_3R有了内存供有了，这个2个灯还是闪，CPU供电无CPU也是被动过的，焊得不是很好，查条件供电正常。

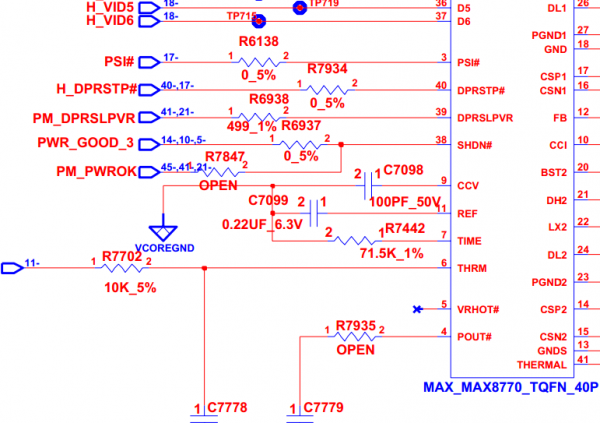

CPU开启 无电压分别为PM_PWROK EC发出 PWR_GOOD_3通过比较器过来的。

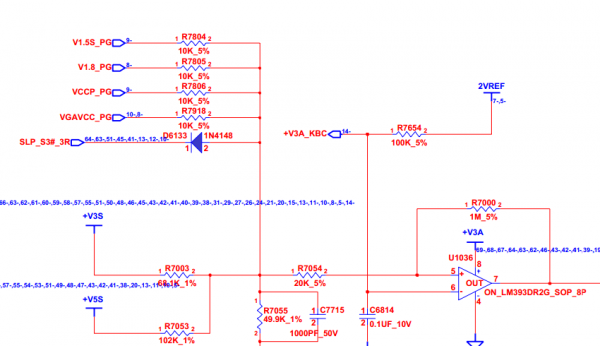

测U1036 5脚电压1.6V、 6脚2V，不满足条件。要想满足必须所有PG 正常才有。测V1.5S_PG 、V1.8_PG 、VCCP_PG ，VGAVCC_PG 这里都是低电平 PM PWROK，是后出来的 ，没办法了，看着这个2个灯还是闪。有地方短路用手摸发现 5V电感发烫， 但供电是正常的，在摸发现BGA网卡有点热 ，这里是进水之处直接取了。电感不烫了，但2个灯还是在闪，我想是不是南桥没做好在加焊还是不行， 又到料板上找一个晕 不行 老板不是有收藏完整的料板 。
找到D620是的南桥 ，换上 灯不闪了，CPU供电有了。在测U1036 5脚2.3V 、6脚1.9V 、7脚3.3V、 PWR_GOOD_3 。他开启了CPU供电IC，上内存又失望，电流1A不动。有时只能触发到0.5A， CPU供电就没有，在找进水位这里的管子发现问题了。

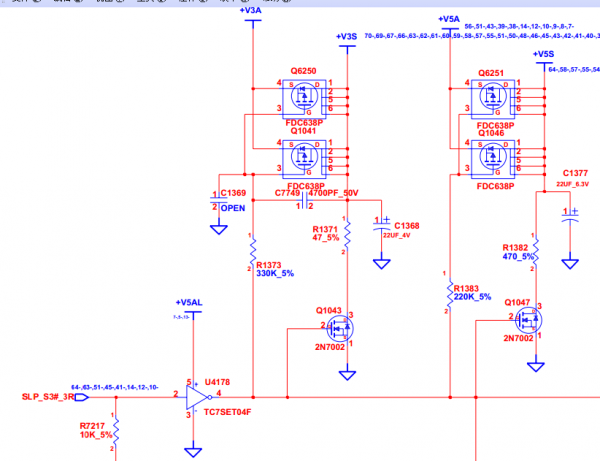

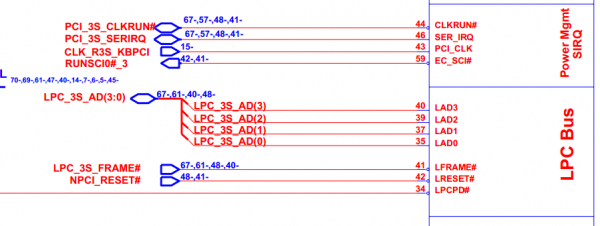

Q6250 D级只有2.4V ，难怪有时有有时无。当表笔测到Q6250 3脚时电流跑上去了，反复几次都一样。这里与Q1041 3脚同样受U4178反相器控制，2脚有3.3V ，4脚为OV 正常。此两管为低电平导通，把Q6250 换掉，OK 。 开机每次都能上到1A ，不跑码，EC是上家动过了，是进水的查 LPC总线。
打阻值 40 、39、 37阻值为400多，35脚为200多，不正常。测电压为1.2V不正常，可能EC挂了，找个EC换上去上去了。0.4-0.7-0.9-1.0-1.6-1.5-1.8 看电流是亮了，装上屏，白屏，接外接正常，也算是有点成就，.白屏要不就是屏线，要不是屏没有开启。只有查条件了，CN2 屏接口这里也是进水的旁边 。接屏测 LCM_DDCPCLK和LCM_DDCPDATA 3.3V ， 2和4脚是屏开启。
直测Q6208，2脚有3.3V，开启 1脚也有3.3V 、3脚2.4V 屏有开启这好办了，查下去测Q1050 ，这是P管，低电平导通3脚为5V ，这就不正常了。5V是R1400上拉过来的，而Q6208 3脚有2.4V想必3 U)，可能断线，通电果真断线，飞线到电阻2脚上电屏亮了。先裸机进系统看看 老天这机卡LOGO呀， 这个南桥就是卡LOGO的，又找个南桥换上去 完全修复此机。
文章来源：迅维网
http://www.chinafix.com/thread-699739-1-14.html
