SONY MBX-224不出CPU核心供电维修

更新时间：2014-10-10 浏览量：926

型号：SONY MBX-224

故障：不出CPU核心供电

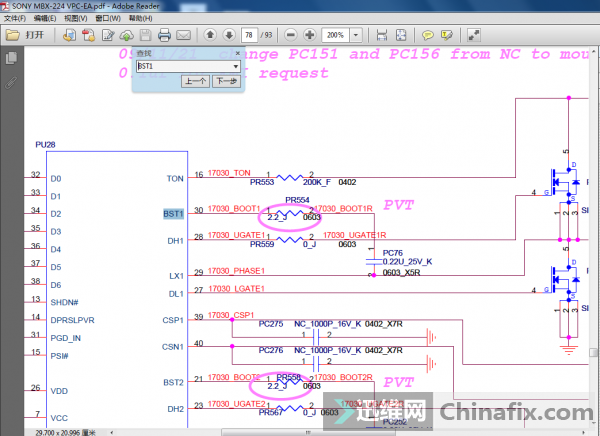

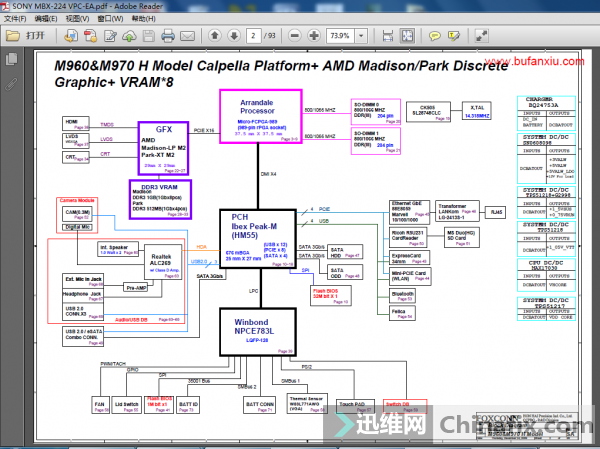

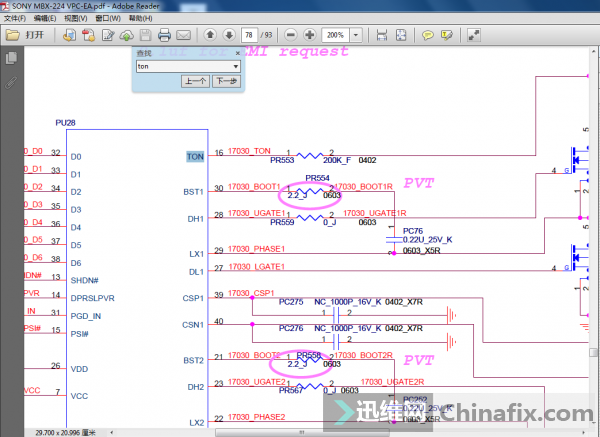

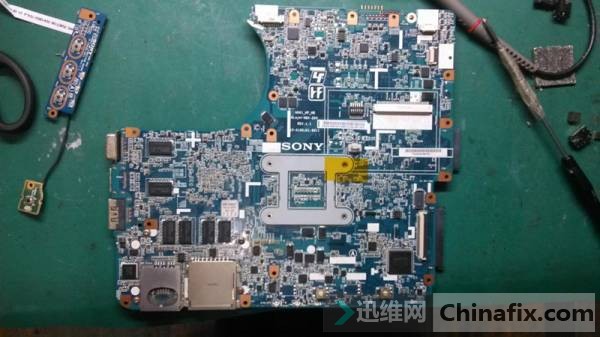

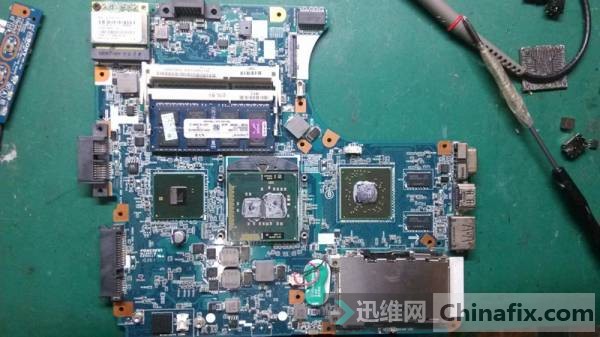

故障描述：同行那边接手的，说是指示灯亮，不上电；问他有没有在别家修过，说是没有。接手先通电测试，按下开关以后电流上到0.15A左右掉电，然后自动重启，继续0.15A重启，故障都分不清楚。掉电瞬间测全板电压，除CPU VCORE以外所有电压均已经产生。去笔记本维修培训网上找到对应图纸。

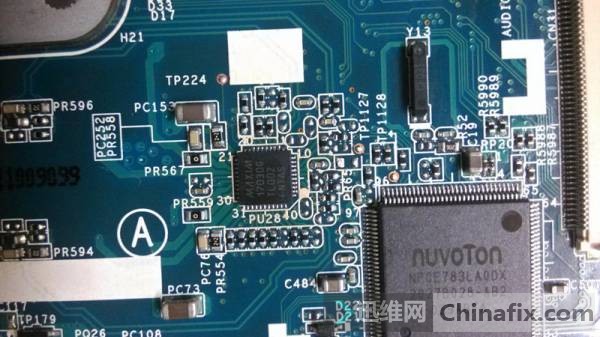

搞CPU VCORE就好了：裸板打VCORE供电电感未发现短路。示波器抓了一下触发瞬间上下管G级均无波，在打了一下G级对地值未发现异常。转去检查芯片工作条件:TON VCC VDD SHDN# BST。TON始终为19V左右正常，

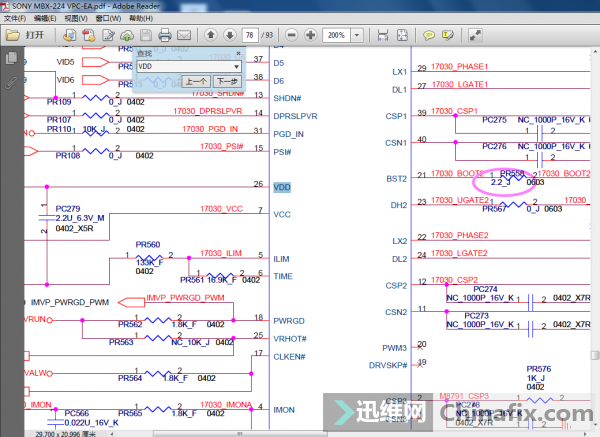

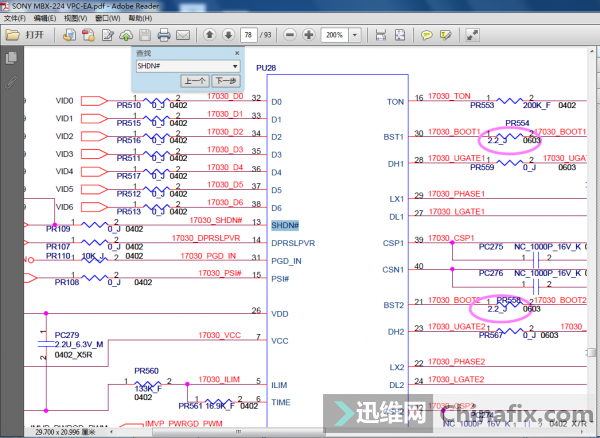

VDD触发瞬间示波器显示有5VRUN过来正常，VCC通过一个电阻连接到VDD因为掉电太快没去测；SHDN#触发瞬间3.3V正常；BST待机0V触发以后瞬间5V左右，接着掉为0V应该是正常的（笔记本里面常见的PWM芯片都是得到5V供电以后，收到EN以前BST引脚会有4.5V左右电压）。当时正好要发芯片，就定了3颗回来。

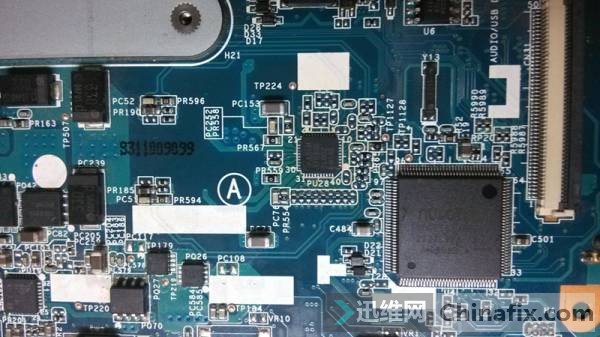

这个芯片同行没有焊好，吹歪了；吹下来重新焊好，故障依旧。查了下芯片过热保护信号THRM引脚保护阀值为3Pin THRM<1.5V，上电瞬间示波器检测第三脚为1V左右还没有达到保护阀值,条件都满足啊。倒回去再次测了一遍芯片供电，TON。终于发现VCC引脚触发瞬间电压0V，原来是自己偷懒惹的祸。断电打VCC对地值，未发现短路。那只能是电阻的问题了，眼睛一瞄，发现这颗电阻被抠掉了。
