DELL E5420无CPU供电维修（TON引起的故障）
更新时间：2017-06-03 浏览量：849

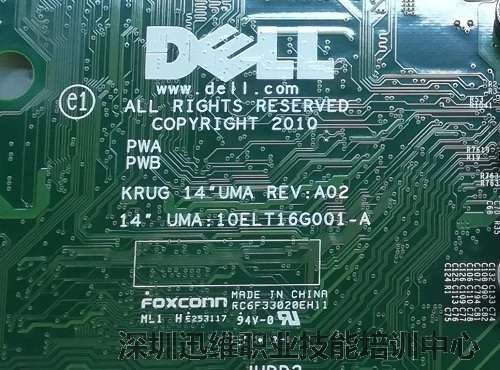

机器型号：DELL E5420
板号：KRUG 14 UMA，富士康代工，HM67芯片组
DELL E5420无CPU供电维修（图1）

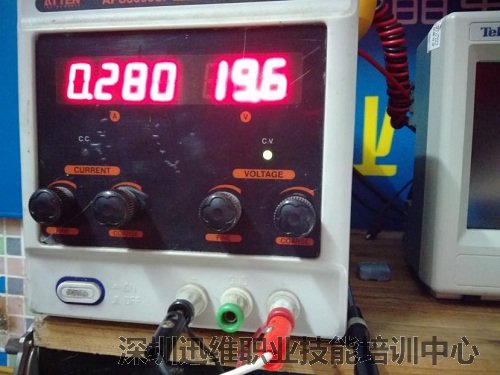

故障现象：插电后开机，电流上到0.28A，此时测量内存供电、总线供电、管家供电等都正常，就是无CPU供电和集显供电。
DELL E5420无CPU供电维修（图2）

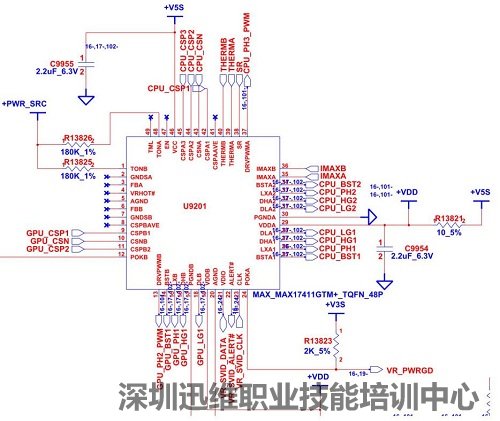

打开参考图纸KRUG14_DIS（英业达图纸），找到CPU供电芯片（MAX17411）。
DELL E5420无CPU供电维修（图3）

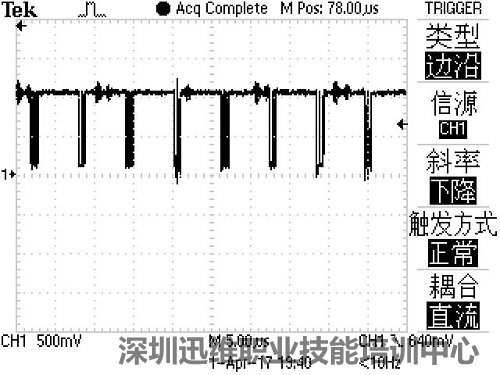

找到21、23脚SVID引脚，测量SVID波形持续有，说明CPU前面没问题。
DELL E5420无CPU供电维修（图4）

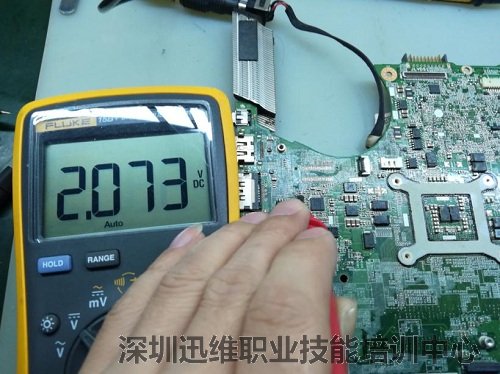

接着测量MAX17411的几个供电引脚也都正常，再查芯片的辅助条件，当测到第1、48脚TON频率设定脚的时候，发现电压不正常，此脚是由+PWR_SRC公共点电压通过两个电阻直接上拉的，如上图，实测电阻引脚只有2V左右。
DELL E5420无CPU供电维修（图5）

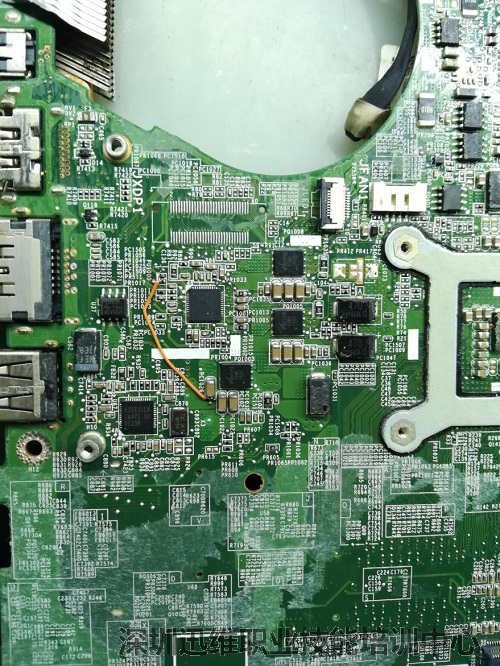

经过测量发现公共点与TON上拉电阻之间板层断线，直接飞线到公共点后DELL E5420无CPU供电维修故障解决。

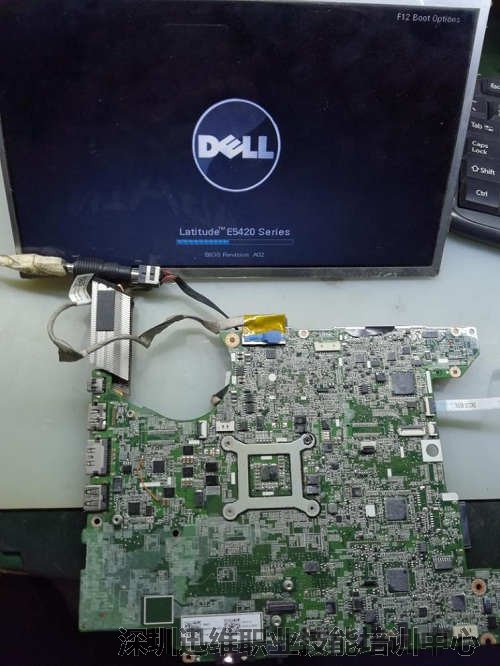

DELL E5420无CPU供电维修（图6）
DELL E5420无CPU供电维修（图7）
