DELL N4110笔记本电脑开不开机，从无CPU供电到不跑码维修
更新时间：2017-05-31 浏览量：1635
机型：DELL N4110
板号：广达V02A，HM67+ATI独显

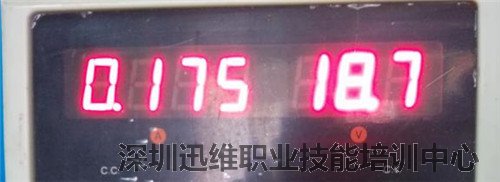

故障现象：电脑开不开机，触发后电流上到0.175左右。
DELL N4110笔记本电脑开不开机 图１
维修过程：看到上面的电流后，肯定还有很多电压没有产生，于是用万用表测量，发现系统管家供电和内存供电正常，如下图：
DELL N4110笔记本电脑开不开机 图２
然后再测总线供电、锁相环供电都正常，如下图：
DELL N4110笔记本电脑开不开机 图３
当测到CPU供电、独显供电、集显供电的时候，发现这三个电压都没有。
DELL N4110笔记本电脑开不开机 图４
像这种情况，一般按照时序先查CPU核心供电，因为独显供电的产生时间不确定（有些在复位之前、有些在复位之后），集显的供电都在自检过内存后产生。

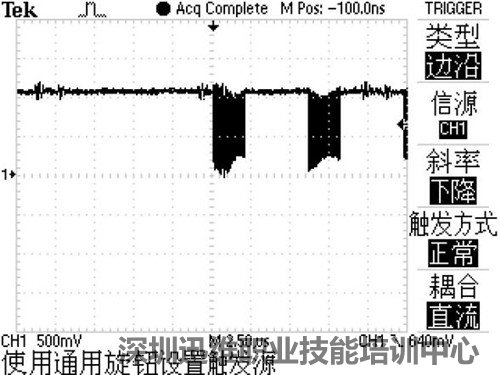

打开图纸，找到CPU供电芯片，测量芯片条件，发现SVID都有了：
DELL N4110笔记本电脑开不开机 图５

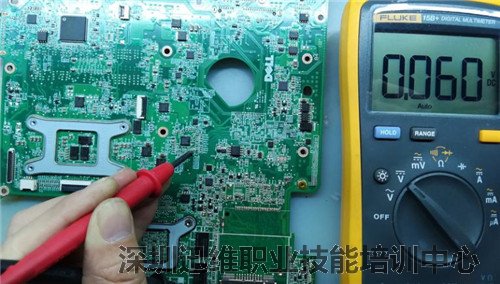

接着再查芯片其它条件，结果发现TON（PWM频率设定）脚电压异常，电路图中TON是通PR103连接到PWR_SRC公共点，实测为TON脚只有0.06V，这下应该找到了问题。
DELL N4110笔记本电脑开不开机 图６

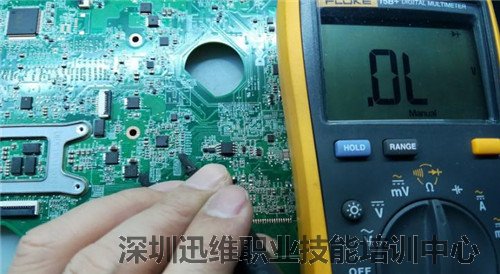

接下来测量PR103电阻另一端是否与公共点相通，实测为无穷大：
DELL N4110笔记本电脑开不开机 图７
挪开电阻，发现电阻焊盘已经腐蚀，但是不挪开电阻，从表面上是看不出来任何异样，如下图：
DELL N4110笔记本电脑开不开机 图８
既然找到问题，那就直接飞线，如下图：
DELL N4110笔记本电脑开不开机 图９
补线正常后，怀着激动的心情上电，结果上电后电流跑到0.49左右不动了，屏幕也没有显示。
DELL N4110笔记本电脑开不开机 图１０

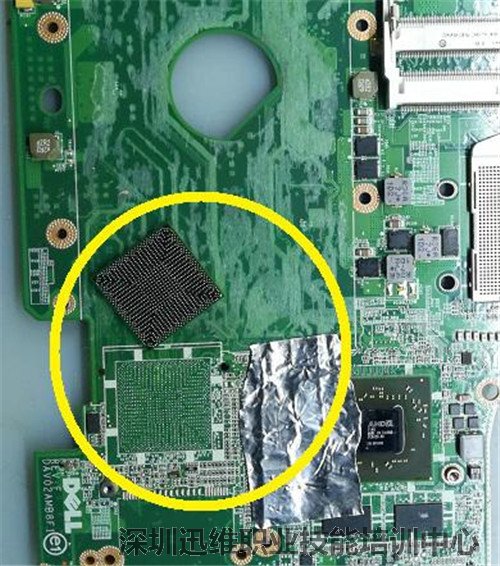

经过测量发现不跑码，查完所有条件后，怀疑PCH桥有问题，决定换桥：
DELL N4110笔记本电脑开不开机 图１１

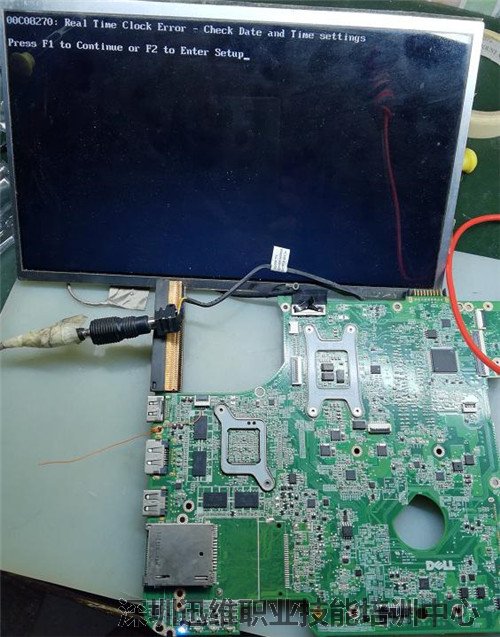

换完桥后顺利显示、亮机！电脑开不开机问题解决。
DELL N4110笔记本电脑开不开机 图１２
