机型：联想Z460



　　故障：开机掉电



　　维修方法/过程：



　　同行送修的联想Z460，电流上到0.6A，开机掉电，同行说前面有人修过，加焊过显卡、加焊过南桥、也刷过BIOS、更换过CPU故障依旧，由于不太懂电路和时序、信号，所以还是送修。

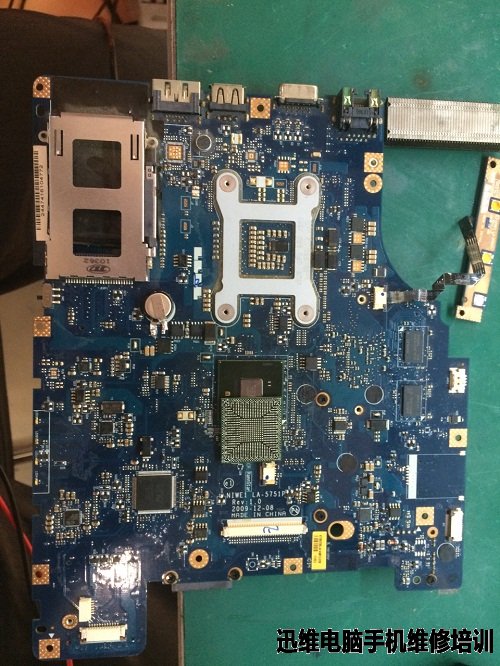

　　收到机器，拆开主板，仔细观察主板上确实PCH和显卡都焊过，BIOS也焊过，我们还是按部就班的来，静态测试了各个关键测试点的对地阻值都正常，没有发现问题。



　　接下来接电源，待机测试，电压正常，相关的测试点波形也正常，按开关开机电流上到0.6A,不到10秒就掉电回到待机，关于这种加电不显的开机掉电故障，首先要确定是供电部分引起的开机掉电还是信号部分引起的开机掉电。在开机的瞬间依次测了各路供电都正常，因此可以判断开机掉电不是因为缺电压引起的掉电。

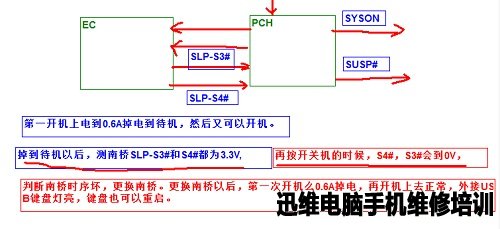

　　仁宝的I3、I5系列的上电时序来对照进行测试维修，按照仁宝代工的开机电路工作示意图来测关键测试点来判断故障。在完全待机的情况下，开机的瞬间测南桥发出的SLP-S3# SLP-S4#的电压都为3.3V正常，EC也发出了对应的SYSON SUSP#，跟着掉电以后，EC发出的SYSON SUSP#都回到了0V，但是南桥的SLP-S3#，SLP-S4#却仍然是3.3V,光从这个现象看，感觉有点象EC引起的故障，因为南桥的S3# S4#信号仍为高电平，EC这边对应的SYSON和SUSP#却为低电平。



　　接下来的测试就让我们可以清楚的判断是哪里的故障，在刚才掉到待机以后，我们继续测SLP-S3#，SLP-S4#信号，仍然为3.3V,当再次按下开关开机的时候，这个SLP-S3#，SLP-S4#却马上成为0V，低电平。按道理应该是持续的高电平，否则肯定会掉电。我们反复的这样测了多次，故障依旧，因此可以确定是PCH内部的电路故障。

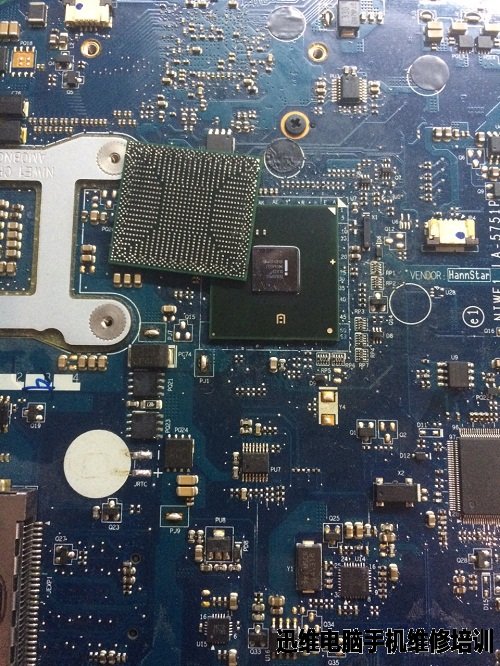

　　定了HM55的PCH，回来更换PCH。更换了PCH之后，待冷却以后，装上CPU、内存开机测试，电流上到0.6A，还是掉电，晕，难道是判断出错吗，再次按下开关的时候，电流刷一下上到1A，开始连续的三次跳变，从电流看应该过了自检，外接USB键盘大小灯亮了，而且可以重新启动了，怀着无比激动的心情，接内屏测试，反复的开机屏上竟然没有半点反应。

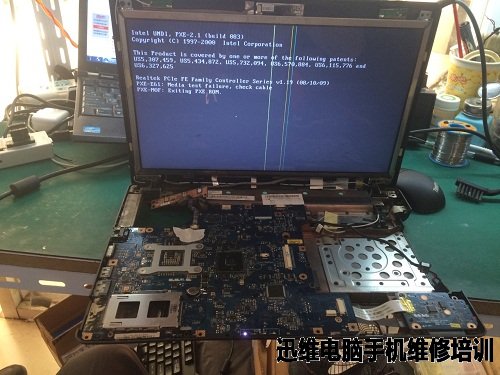

　　三修的机器看来不是这么的顺利呀，外接VGA显示正常，说明机器的自检已经正常，PCH我们是换的新的，内屏不显，可以确定是屏供电或屏线或屏部分或PCH的LVDS部分别人动了手脚。





　　接下来首先要解决为什么开机的时候先上到0.6A掉电以后开机才正常呢，这个可以肯定是PCH的内部的RTC部分电路问题，先测了一下CMOS电池竟然没有电压，更换CMOS电池，再反复的开机测试，关机以后再开机不再出现0.6A掉电。

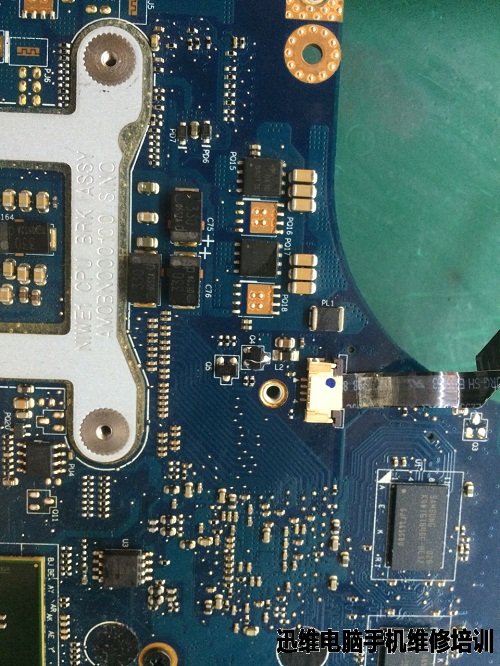

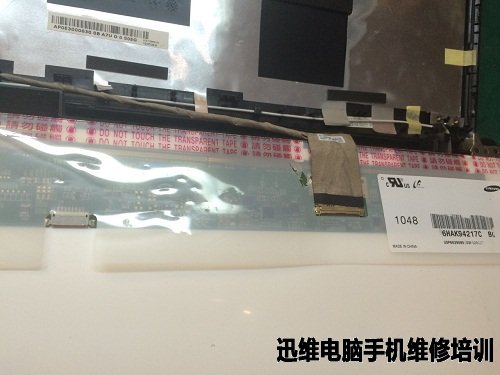

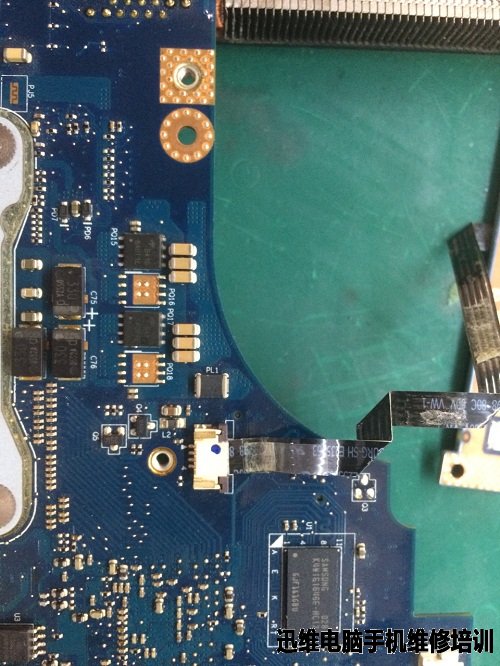

　　最后再来修这个内屏不显，在开机的时候测屏接口供电果然没有电压，象这种仁宝的屏供电电路，如何改电路，直接改电路将Q3去掉，直接将Q4的D极与S极相连。再开机测试，内屏仍然是没有反应，再用示波仪测屏的EDID-CLK和EDID DATA，PCH发出了读屏信号，但是没有返回的，因此说明是屏部分问题，拆开屏框，果然屏线没有接好，看起来是被别人动手脚了，用洗板水清洁了一下，重新接好屏线再开机测试，熟悉的联想LOGO出现，但是屏上有两条彩带不知道是哪个同行给修出来的问题。

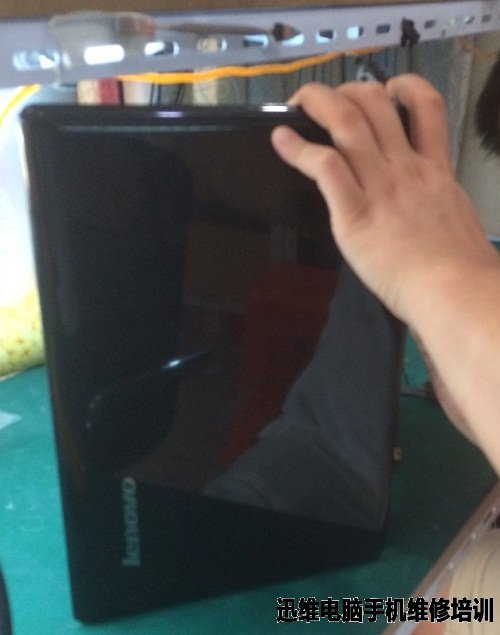

　　装机，到此三修联想Z460开机掉电故障维修结束！







　　故障总结：联想Z460开机掉电故障是由于PCH内部的电路故障引起的问题，内屏不显是屏供电电路故障。



　　维修难点：就是开机到0.6A掉电，根据时序和开机电路的关键测试点来锁定故障是PCH损坏。
