笔记本主板保护隔离维修方法，精华维修经验总结
更新时间：2017-02-14 浏览量：1095
保护隔离维修
检查主板外观
1、 有无严重烧坏的元件或线路。
2、 有无被别人修过。
3、 有无进水或认为损坏过。
4、 有无缺件（如：缺少 PWM 芯片、缺少下管、电感等） 。
测量二极体阻值
1、 测量各大电感有无明显短路。
2、 测量公共点有无明显短路。
3、 测量各大电感与公共点是否短路。
4、 测量各大电感与 PWM 芯片相位脚有无断线。
5、 测量各大芯片周边电容有无短路。
6、 上下管 G 极不能悬空。
7、 电感两端被断开后不能上电。

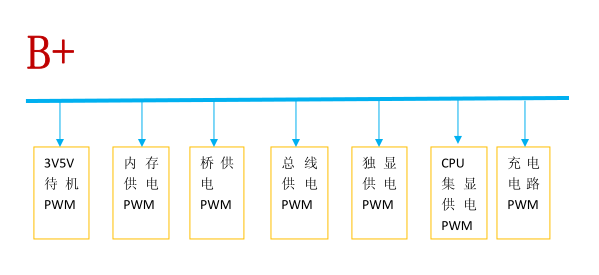

什么是公共点？
公共点是适配器电压与电池电压的交汇点。
公共点的特性
1、 公共点到所有 PWM 电路上管的 D 极。
2、 公共点给待机芯片、充电芯片……提供主供电。
3、 公共点的对地值 400 以上。
快速找到公共点：
1、 找大电感（旁边有两个 8 脚单管的） 。
2、 先找出下管（下管 S 极接地） 。
3、 另一个就是上管，上管 D 极就是公共点。
4、 找到毫欧级检流电阻。
公共点故障判断（举例）
公共点为 2Ω时：公共点的电容坏，PWM 电路的上管、下管、芯片坏。
或 PWM 上管坏、PWM 中电容坏。 （大短） 。
共点为 100Ω时：PWM 上管坏、芯片坏。
公共点常见故障
1、 对地完全短路（对地值个位数） 。
2、 对地微短（小于 400） 。
3、 对地正常无电压。
4、 公共点待机时电压正常，触发后电压不正常。
5、 用适配器可开机，用电池不开机。
对地短路的原因：
1、 公共点滤波电容击穿（大短） 。
2、 上管和下管同时击穿（大短） 。
3、 上管和负载同时击穿（微短或大短） 。
4、 PWM 供电 IC 内部击穿（微短或大短） 。
5、 其他 LDO 短路（微短或大短） 。
大短的维修方法：
1、 先打各大电感的对地值看是否有完全短路的。
2、 若有拆除该电感的上管，再测公共点对地是否正常，若不正常拆除供电 IC。若有拆除该电感的上管，再测公共点对地是否正常，若不正常拆除供电 IC。
3、 若没有，看公共点的滤波电容外观不良的先拆掉，无外观问题要逐个拆除。若公共点对地阻值还不正常，要断开各大电感模块的主供电来排查供电 IC。
4、 保护隔离电路不正常。
快速测上管：
1、 将万用表调到二极管档。
2、 黑表笔接公共点。
3、 用红笔测各个电感，正常应该为几百欧。
4、 若为零测上管坏。
对地正常但无电压维修方法：
查隔离保护电路
从电源接口开始测隔离保护通道上的各个元器件两端的电压。
若是电感、 保险电阻的一端有电压另一端无电压则该元器件坏。
若是 MOS 管一端有电压另一端无电压，查其导通条件，若满足导通条件仍没电压 MOS 管坏， 若不满足导通条件查其G 极电压控制电路。
待机电压正常触发后不正常
1、 电感或者保险虚焊。
2、 隔离 MOS 管不良或者 G 极电压不正常，使 MOS 管处放大状态，导致功率不足带不起负载。
3、 后极某路供电有严重短路。
电池
1、 不装电池能开机装电池后不开机。或用电池能开机用适配器无法开机。
2、 查保护隔离、充电芯片、电池本身。
大电感正常对地二级体值
1、 独立显卡 0 以上即可。
2、 总线供电 10 以上。
3、 CPU 供电无 CPU：①普通 MOS 管几百以上，②带稳压的MOS 管 50 以上。
4、 其他供电①普通 MOS 管几百以上，②带稳压的 MOS 管 80以上。
5、 LDO 供电几百以上。
