iphone5s充电发热修复一例

更新时间:2016-07-12 浏览量:636

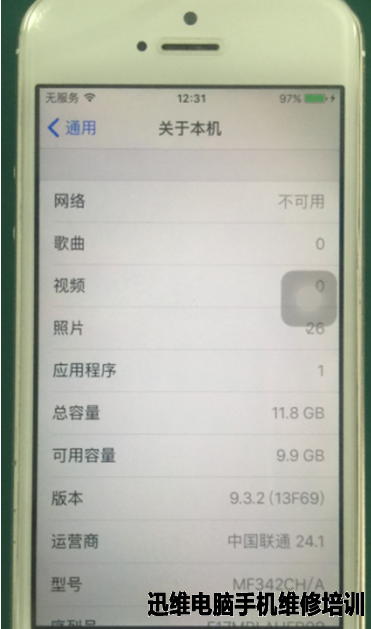

  机器型号:iPhone5S

  故障现象:充电发热,电池不耐用,如图客户描述。

iphone5s充电发热
iphone5s充电发热修复一例(图1)

  维修过程:

  首先接上充电器充电测试,充了半小时后手机非常烫手,估计有60-70度,明显有异常,马上关机检测。

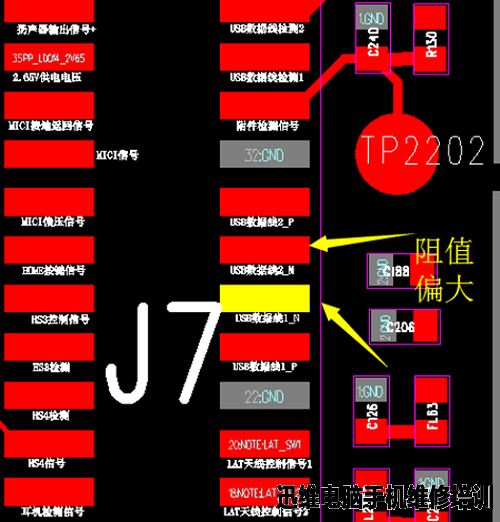

  先从简单入手,换尾插,故障还是一样。看来故障没有这么简单,还是拆下主板量测相关的信号吧!首先测量充电管Q2 和USB管理芯片U2对地阻值,发现USB口数据线有异常,阻值偏大,如图数值偏大20多。

iphone5s充电发热
iphone5s充电发热修复一例(图2)

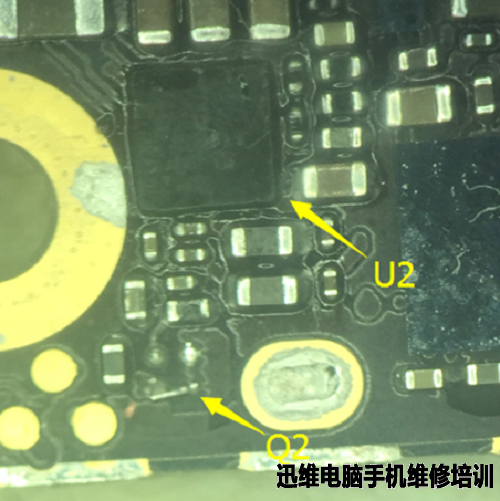

  直接将U2换掉,再次测试充电,故障还是一样,看来还有其他问题。应该是充电管Q2的问题,直接拆掉用线短接如图。

iphone5s充电发热
iphone5s充电发热修复一例(图3)

  再次充电测试。问题解决,此机修复。

iphone5s充电发热
iphone5s充电发热修复一例(图4)
