【机器型号】iPad mini

　　【故障现象】接修一福建客户的iPad mini，具体故障描述如图：


iPad mini尾插排线坏及左喇叭无声音维修（图1）


【维修过程】

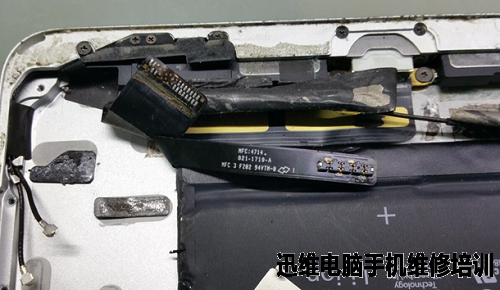

　　客户自行维修扯坏的尾插排线。


iPad mini尾插排线坏及左喇叭无声音维修（图2）

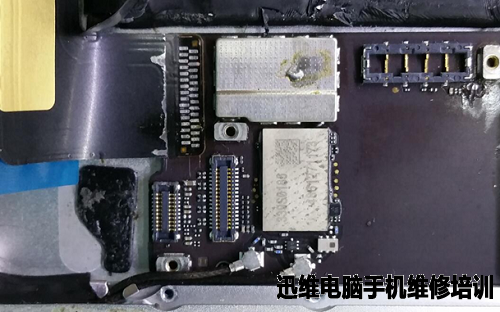

　　处理好焊盘之后重新焊接上好的尾插排线。


iPad mini尾插排线坏及左喇叭无声音维修（图3）

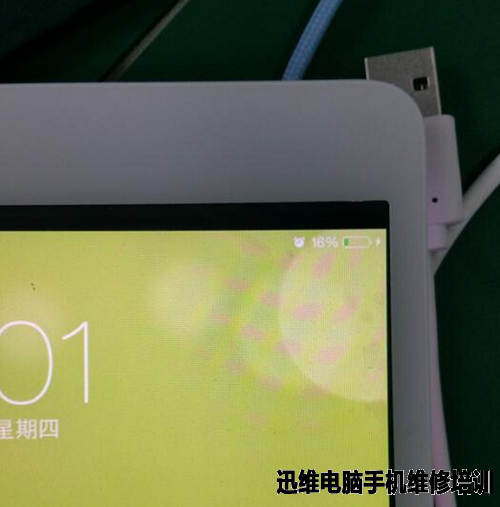

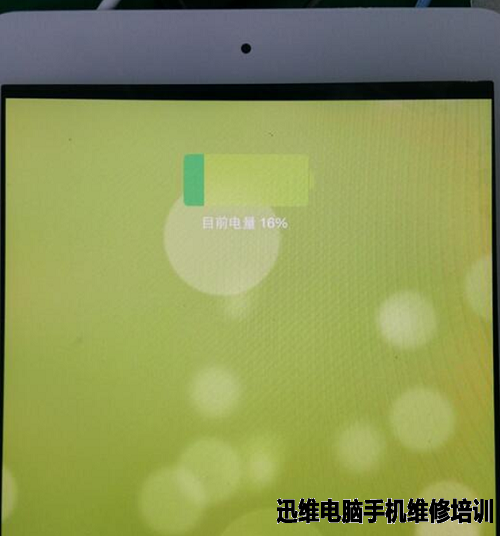

　　开机测试，插数据线以后能够正常联机及充电，初步确定尾插已经没有问题，继续测试其它功能。



iPad mini尾插排线坏及左喇叭无声音维修（图4）


iPad mini尾插排线坏及左喇叭无声音维修（图5）

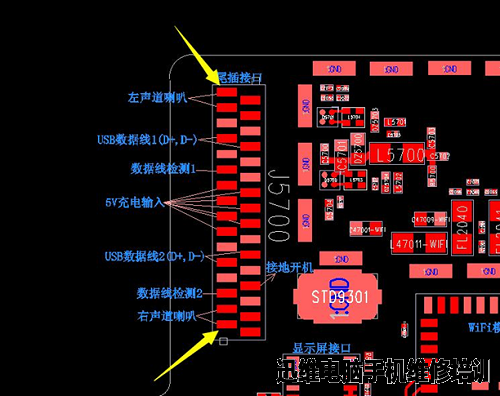

  　　客户的IPAD是有锁屏密码的无法进入系统，打电话给客户，要到锁屏密码后进入系统。测试各项功能时发现左边喇叭没有声音，用万用表量测尾插左右喇叭的对地值一样。


iPad mini尾插排线坏及左喇叭无声音维修（图6）

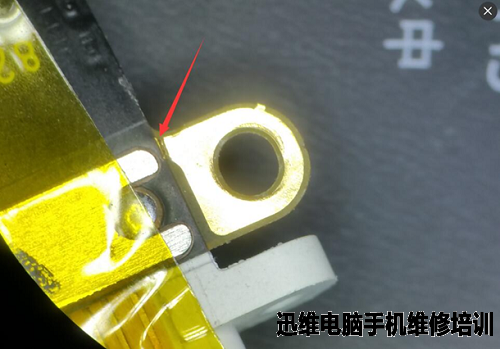

　　尾插没有问题，那么就可能是喇叭有问题，因为之前机器进过水，喇叭已发霉，找了一个新的喇叭更换上去，但是更换后左喇叭同样没有声音，把此机的喇叭放到别的机器上测试是正常的，说明喇叭没有问题。拆掉尾插接口测量喇叭排线触点的对地值时发现有一面对地无值。放在显微镜下发现触点与排线之间已断开。



iPad mini尾插排线坏及左喇叭无声音维修（图7）


　　补线焊接后，故障修复。
