型号：iphone5s



　　故障现象：iPhone5s WIFI开启处变成灰色打不开



　　维修方法/步骤：




iphone5sWIFI打不开维修　图一



　　看原理图WIFI正常工作，需要PP_WLAN_VDDIO_1V8与PP_BATT_VCC_WLA两组供电正常后WIFI内部通过BUCK降压输出WLAN_BUCK_OUT。




iphone5sWIFI打不开维修　图二

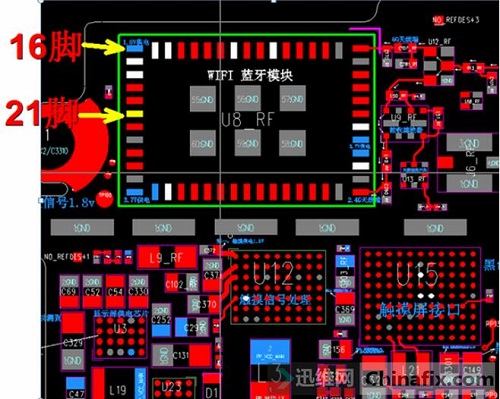

　　用万用表测量C103_RF处PP_BATT_VCC_WLA电压有4V,测量C105_RF处PP_WLAN_VDDIO_1V8电压有1.8V, 测量C102_RF处无电压，测量C102_RF对地阻值正常，测量L9_RF没开路，难道是WIFI芯片坏了，听同行说与WIFI芯片有关的电阻也测量过没发现问题，WIFI芯片U8_RF也更换过故障依旧，维修有点难度了，拆掉WIFI芯片测量各脚阻值，当测量到WIFI芯片21脚SDIO_DATA_2时发现异常，从原理图上看wifi芯片21脚与16脚之间接有一个10K欧姆的电阻R43_RF。




iphone5sWIFI打不开维修　图三



iphone5sWIFI打不开维修　图四



　　直接测量电阻R43_RF两端有10K欧姆阻值。




iphone5sWIFI打不开维修　图五



　　但是从WIFI芯片21脚与16脚之间测量不到10K欧姆阻值。




iphone5sWIFI打不开维修　图六



　　加焊R43_RF后在WIFI芯片21脚与16脚之间测量有10K欧姆阻值，说明R43_RF虚焊直接在电阻R43_RF两端测量不出虚焊，把WIFI芯片重新焊接好，开机测试WIFI可以打开并能链接上WIFI,到此故障已修复。
