型号：苹果IPAD mini1



　　故障：不充电、不开机



　　苹果IPAD MINI1不充电、不开机维修方法/步骤：



　　客户一台苹果IPAD mini1平板，不开机，接上充电器无反应。出现这种现象有两种情况：1、电池电量低保护了不充电；2、供电芯片坏引应不开机。

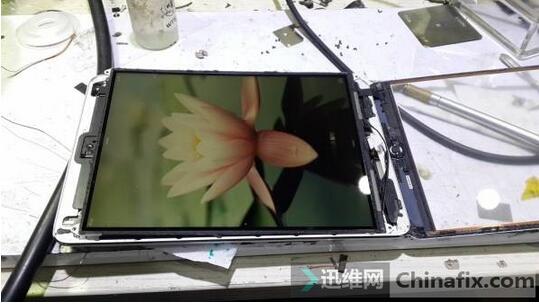

　　这台苹果IPAD MINI1没拆过，原封胶，为温度相同，受热均匀，上液晶分离机加热100度5分钟左右，拆下触摸屏，然后取出液晶屏。测电池电压为零，先上维修电源充电，没有测电源接口是否短路的情况，直接插上电池，不开机，手摸供电芯片处发热比较大，应该是电源芯片坏了。

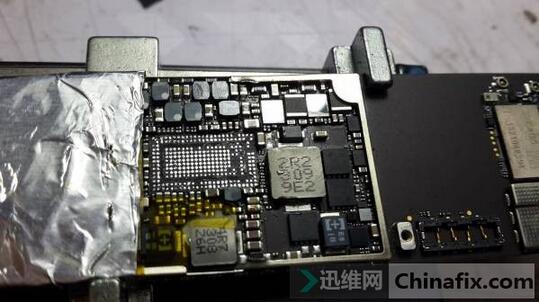

　　接下来换电源芯片，用风枪260度除胶，然后350度左右取芯片，可以看到芯片有点爆锡，取下芯片。

苹果IPAD MINI1不充电、不开机维修 图1

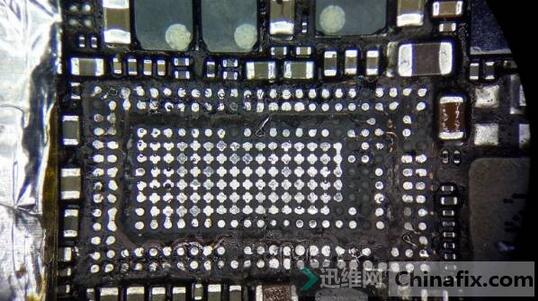

　　清理干净后发现掉了很多点，对照图纸发现除了空点外，还掉了3个有效点，而且这点比起换硬盘那个小多了！

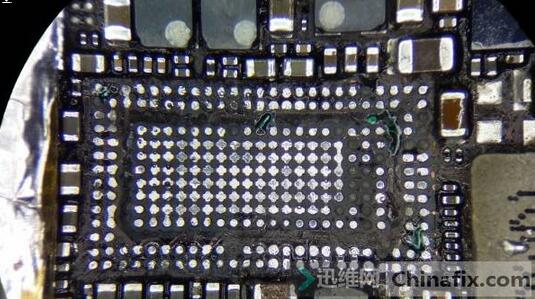

　　补点用专用飞线的铜丝有点粗，可以用耳机里的音圈线，补上点的效果图：

苹果IPAD MINI1不充电、不开机维修 图2

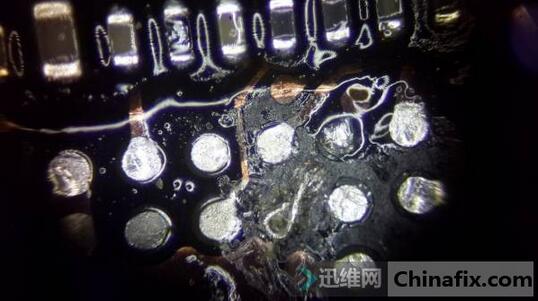

　　60倍显微镜下的效果。



苹果IPAD MINI1不充电、不开机维修 图3


苹果IPAD MINI1不充电、不开机维修 图4

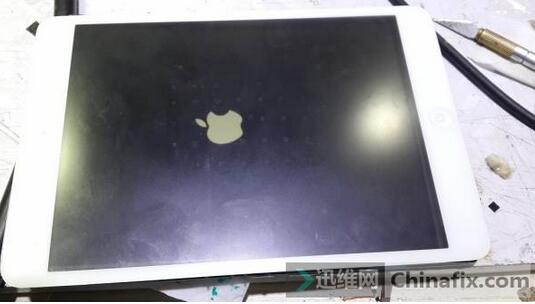

　　换好电源芯片，补好点，处理完成后，装机测试，苹果IPAD MINI1完美开机，故障解决。



苹果IPAD MINI1不充电、不开机维修 图5



苹果IPAD MINI1不充电、不开机维修 图6



小结：



　　掉点有时是难免的，补点不要急，要有耐心。耳机音圈线补点确实不错，值得大家一试！



　　本文作者：迅维ID:pzhwdn
