　　机器型号：HP N9120扫描仪

　　故障现象：不通电

　　维修过程：

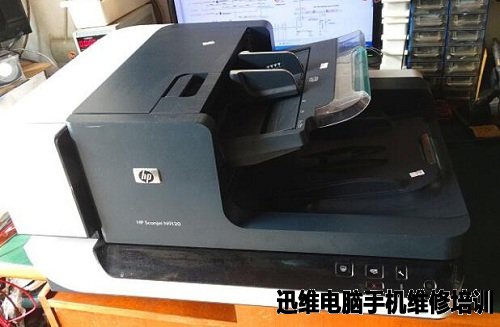

　　接到客户的一台带复印功能的HP N9120扫描仪，故障为不通电。

HP N9120扫描仪不通电维修图1

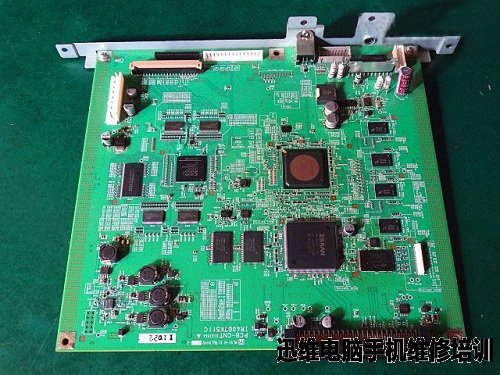

　　接到机器后，找到拆机位置，拉出主板和电源板，测电源板+5V供电正常，也就是说待机电压正常，另外几路供电为0，那故障应该在主板上了。

HP N9120扫描仪不通电维修图2

　　目测主板上供电电感后面两颗元件没有了（应该是保险之类的），另外三颗正常，一片29系列存储芯片有被焊过的痕迹。

HP N9120扫描仪不通电维修图3

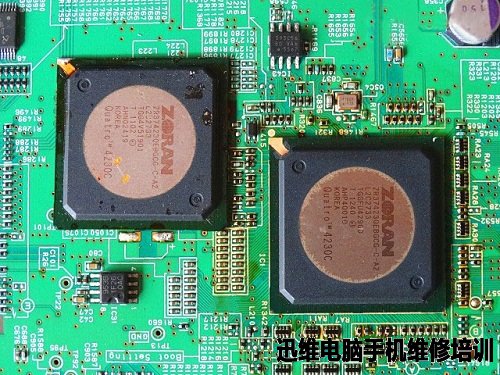

　　测主板供电负载（那两个被拆掉的元件后端）短路，用“烧机大法”烧出的结果证明是一块丝印ZR374230字样的芯片短路，看它连着旁边的12M晶振和一个93C56存储器，也许它是主控芯片。

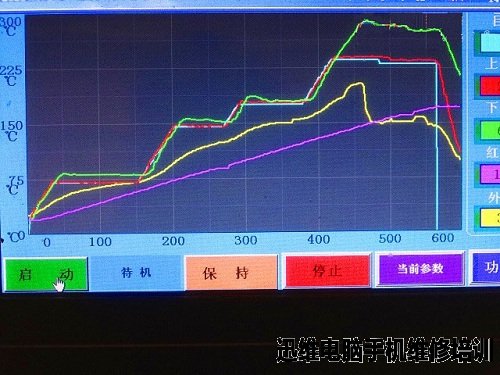

　　BGA下温度升到280℃，拆下芯片后主板短路消失。

HP N9120扫描仪不通电维修图4

　　更换原装芯片后装机测试，没短路，找两颗15A笔记本保险，接在那拆掉的不知名的元件的地方。

HP N9120扫描仪不通电维修图5

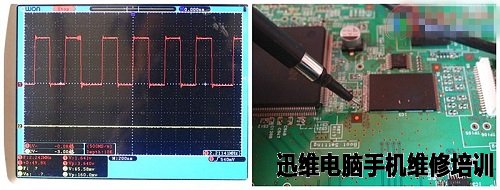

　　上电，示波器测也许是主控芯片旁边的那个12M晶振波形正常。

HP N9120扫描仪不通电维修图6

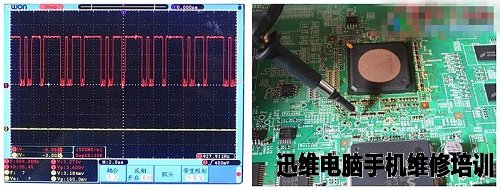

　　连接到另一块大芯片的排阻波形显现。

HP N9120扫描仪不通电维修图7

　　29系列存储芯片引脚波形也出来了。

HP N9120扫描仪不通电维修图8

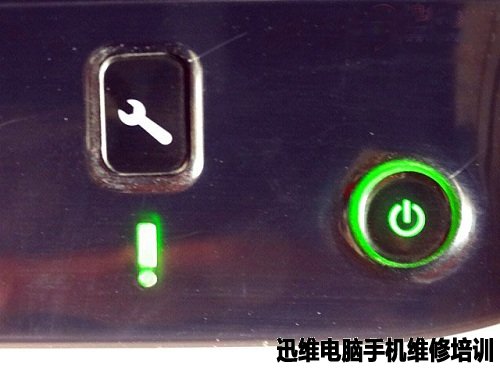

　　装入机器，开机后看到电源启动灯已经显示，旁边的感叹号灯缓慢闪动，说明机器正在预热。故障排除，维修到此结束。

HP N9120扫描仪不通电维修图9
