epson 1390更换搓纸轮的过程

更新时间:2017-06-15 浏览量:6074

  办公用的epson 1390,时间长了搓纸就经常性不到位,影响使用,擦洗也解决不了问题,更换搓纸轮才是根治之道,我觉得配件不值钱,但是更换时需要基本上彻底拆解,先看看拆机图吧!

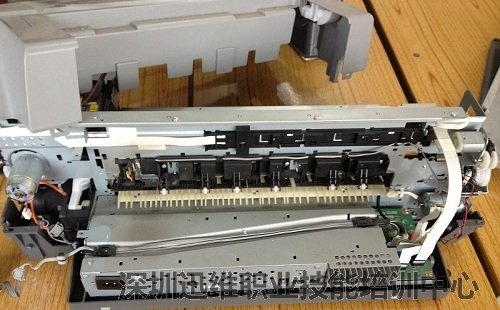

  拆开外壳就是这样子的,上边走纸机构,下边铁壳里边是电路部分。

拆开外壳
epson 1390更换搓纸轮的过程(图1)

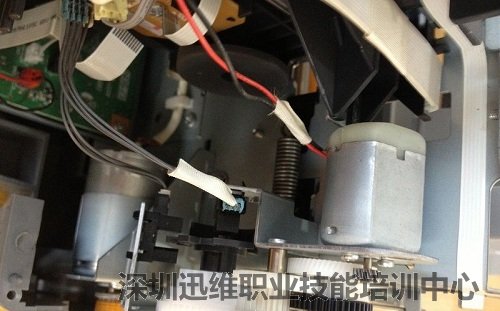

  一端的两个电机。

一端的两个电机
epson 1390更换搓纸轮的过程(图2)

  换个角度。

一端的两个电机
epson 1390更换搓纸轮的过程(图3)

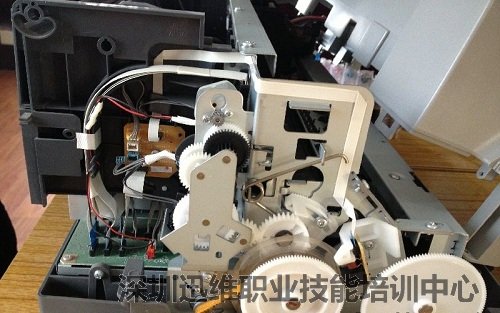

  走纸的齿轮,连接金色皮带的那有个透明轮,上边有刻度,灰多了走纸就不正常了,这个已经擦过两次了。

走纸的齿轮
epson 1390更换搓纸轮的过程(图4)

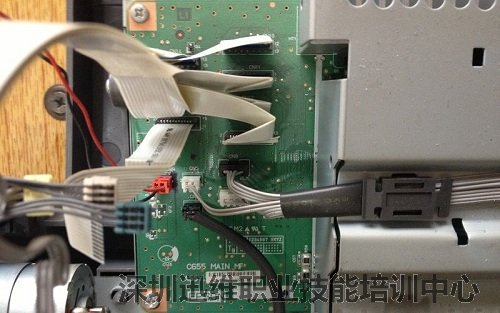

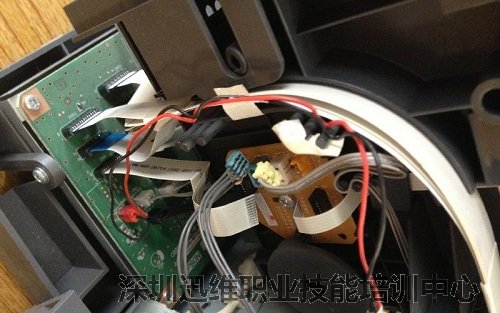

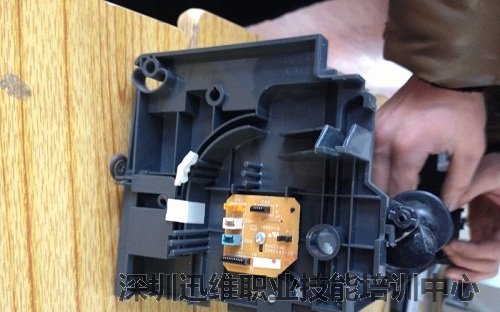

  应该是控制走纸或者打印头的电路板的一部分吧!

控制走纸或者打印头的电路板
epson 1390更换搓纸轮的过程(图5)

  换个角度。

控制走纸或者打印头的电路板
epson 1390更换搓纸轮的过程(图6)

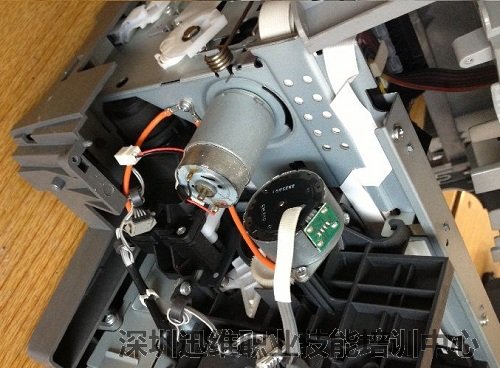

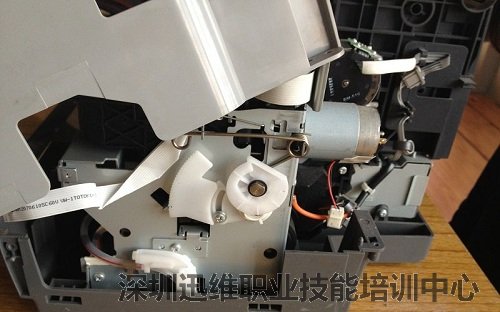

  这个地方也是两个电机,不知道是不是控制打印头的。

两个电机
epson 1390更换搓纸轮的过程(图7)

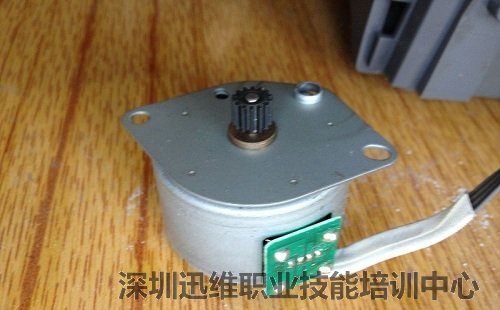

  拆下来的一个电机,没坏,还得装回去的。

拆下来的一个电机
epson 1390更换搓纸轮的过程(图8)

拆下来的一个电机
epson 1390更换搓纸轮的过程(图9)

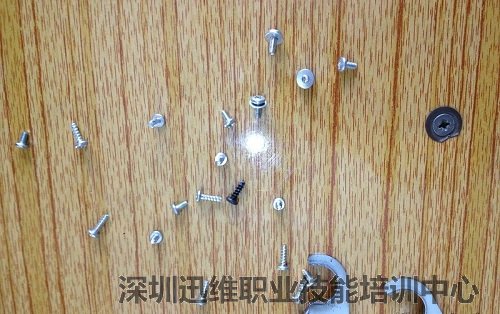

  机器拆开螺丝不少。

机器拆开螺丝
epson 1390更换搓纸轮的过程(图10)

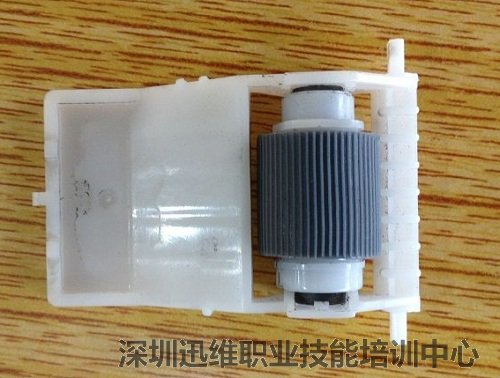

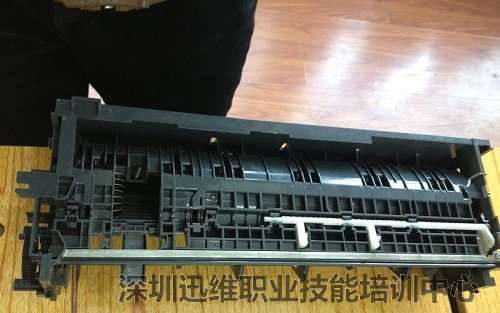

  需要更换的搓纸轮的整个组件。

需要更换的搓纸轮的整个组件
epson 1390更换搓纸轮的过程(图11)

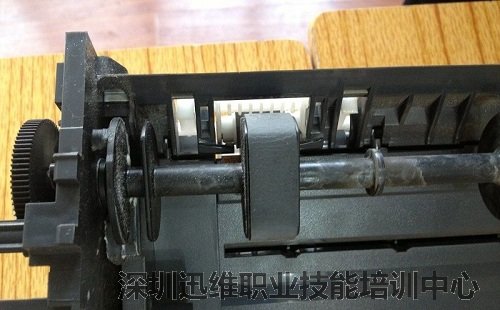

  就这个位置的两个胶圈。

两个胶圈
epson 1390更换搓纸轮的过程(图12)

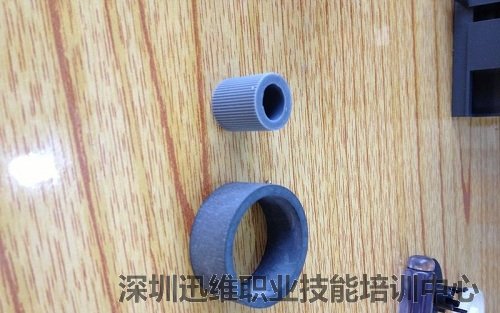

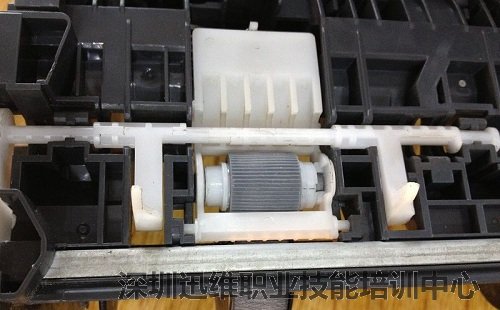

  主角上场,这玩意估计不值钱,但是为了这个需要把机器基本全部拆开。

搓纸轮
epson 1390更换搓纸轮的过程(图13)

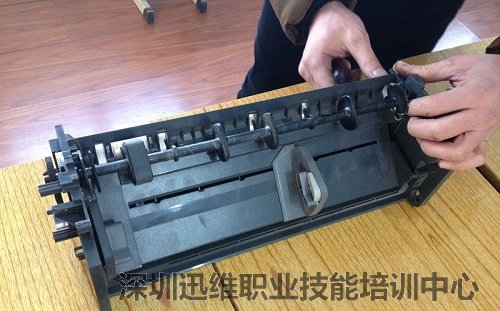

  开拆这个组件。

开拆这个组件
epson 1390更换搓纸轮的过程(图14)

  拆下来的小塑料件。

拆下来的小塑料件
epson 1390更换搓纸轮的过程(图15)

  拆下来后的那个位子已经空出来了。

拆下来后的那个位子已经空出来了
epson 1390更换搓纸轮的过程(图16)

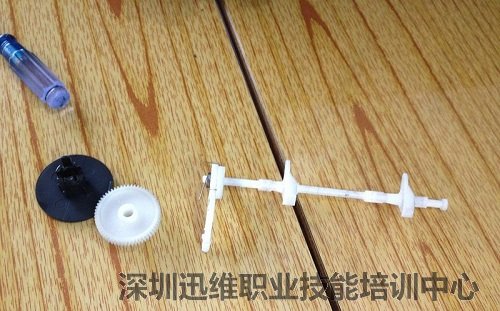

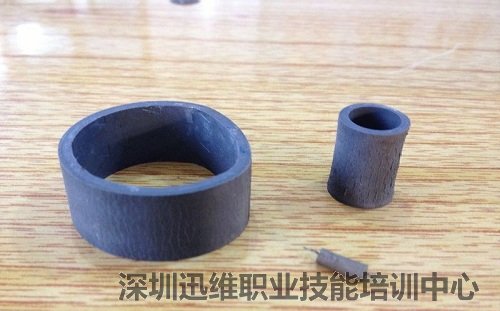

  更换下来的旧的,那个小弹簧真心不好装。

更换下来的旧的
epson 1390更换搓纸轮的过程(图17)

  这个小组件也更换好了。

小组件也更换好了
epson 1390更换搓纸轮的过程(图18)

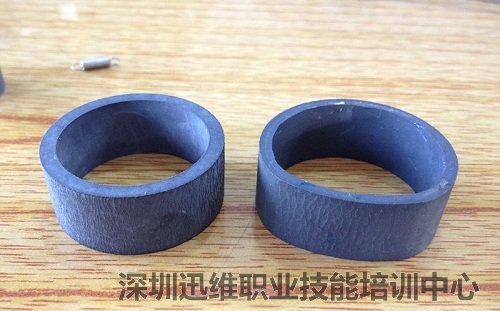

  新旧对比。

新旧对比
epson 1390更换搓纸轮的过程(图19)

  安装就位。

安装就位
epson 1390更换搓纸轮的过程(图20)

  epson 1390更换搓纸轮到此结束。
