华硕UX501J 笔记本开不了机故障维修
更新时间：2017-07-25 浏览量：1644
机器型号：华硕UX501J
主板版号：N501JW 2.0
华硕UX501J 笔记本开不了机维修 图1
故障现象：笔记本开不了机
维修过程：

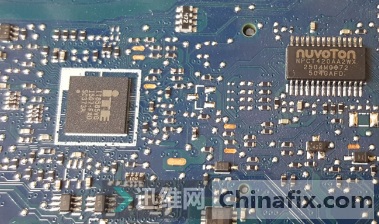

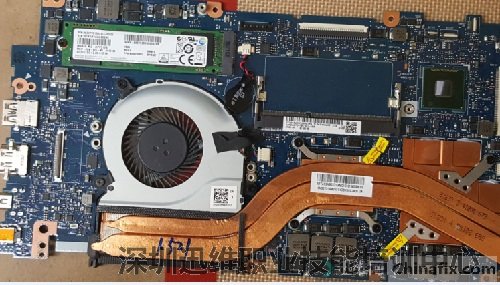

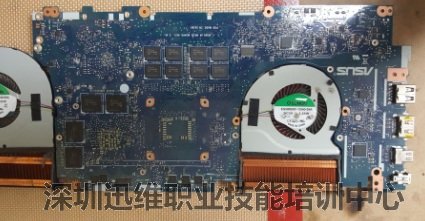

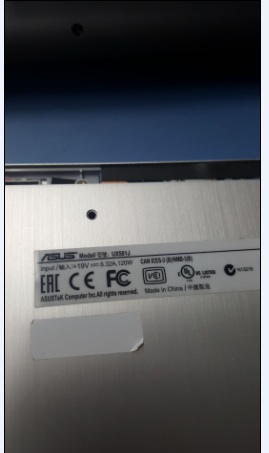

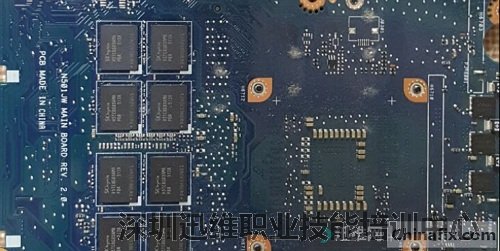

客户机器送修时说本子用着用着就笔记本开不了机了。自己拿到机器后拆出主板，目测无明显进水和烧伤、外观不良等现象。附实物图：
华硕UX501J 笔记本开不了机维修 图2
华硕UX501J 笔记本开不了机维修 图3

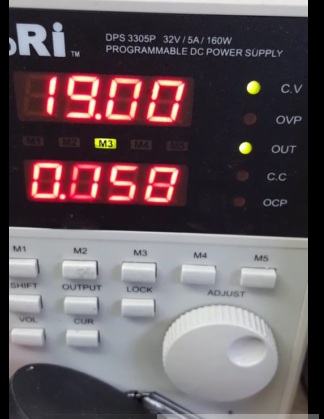

用稳压电源上电，电流到0.150A左右，待机电流偏大。
华硕UX501J 笔记本开不了机维修 图4

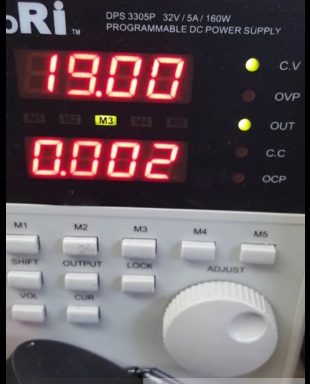

好板待机电流约0.002A。
华硕UX501J 笔记本开不了机维修 图5

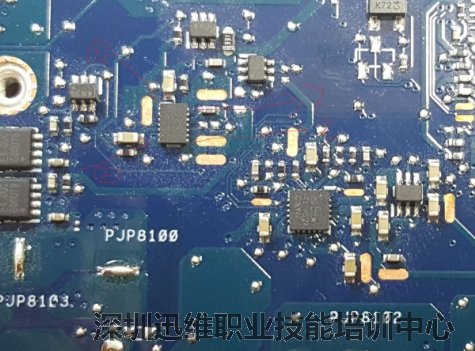

第一步，量测主板公共点PJP8100正向打值417欧，反向为无穷大，为正常的。如图：
华硕UX501J 笔记本开不了机维修 图6
华硕UX501J 笔记本开不了机维修 图7
第二步，查主板上EC和南桥待机相关供电信号。
华硕UX501J 笔记本开不了机维修 图8
华硕UX501J 笔记本开不了机维修 图9

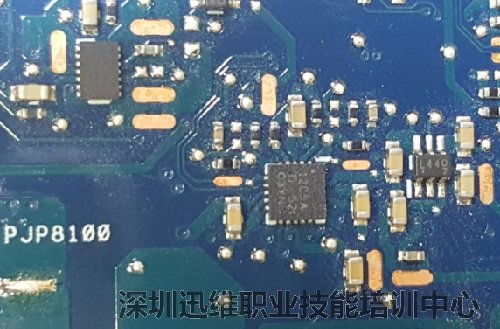

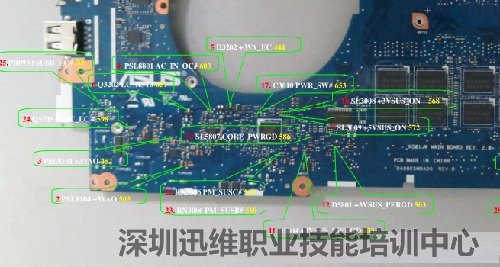

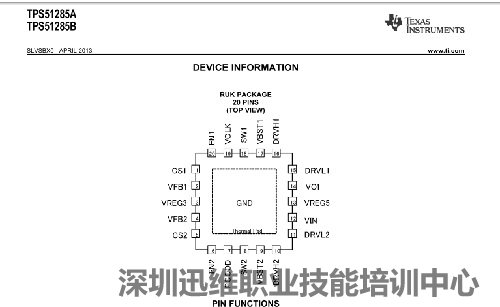

按此板时序图，先检测+3VA +5VA的对地值分别为414欧、456欧，由主板上待机芯片TPS51285产生。附实物图：
华硕UX501J 笔记本开不了机维修 图10
华硕UX501J 笔记本开不了机维修 图11

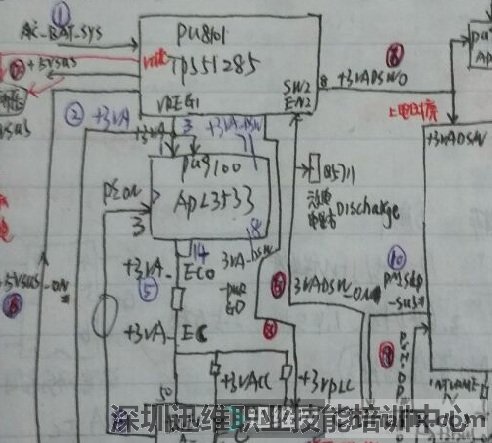

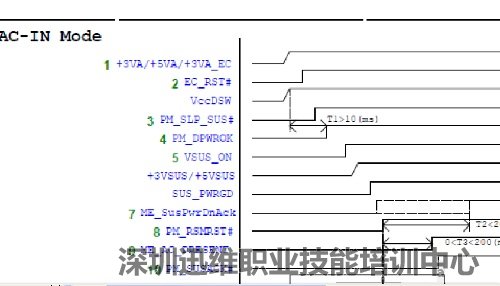

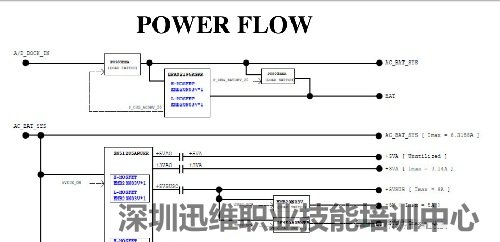

附手画时序图供分析：
华硕UX501J 笔记本开不了机维修 图12

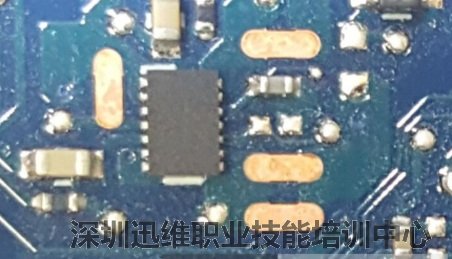

第三步，检测+3VA_EC 即EC的待机供电（由PQ9111 APL3533的第14PIN提供）打值仅为13欧，对地阻值偏低。如图：
华硕UX501J 笔记本开不了机维修 图13
华硕UX501J 笔记本开不了机维修 图14

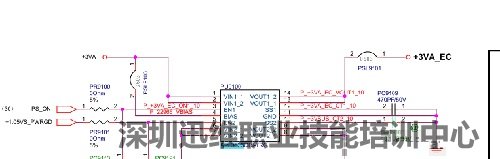

参考同芯片组APL3533作图纸分析，第14PIN为3VA_EC待机供电。
华硕UX501J 笔记本开不了机维修 图15

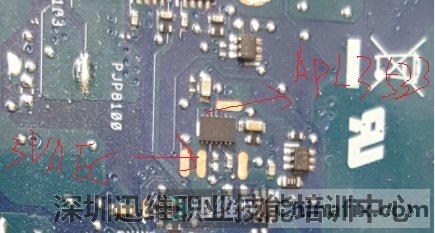

附此主板实物图：
华硕UX501J 笔记本开不了机维修 图16

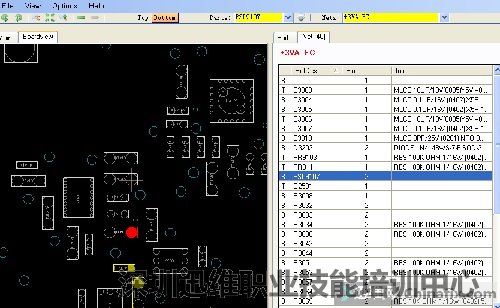

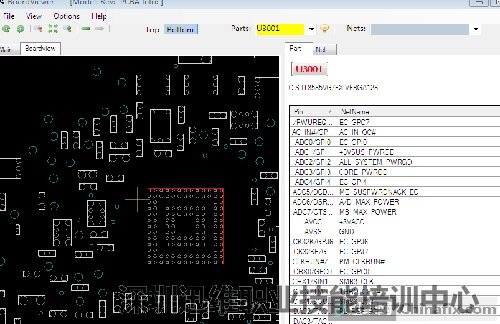

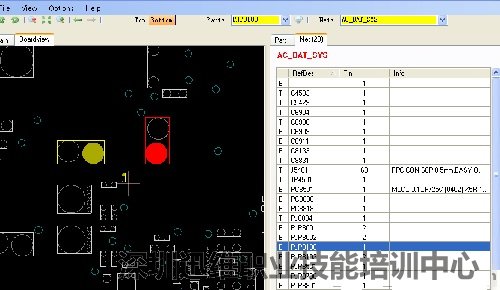

第4步，依点位图分析及跟线查+3VA EC供电，它只到EC芯片上，还经过几个滤波电容。
华硕UX501J 笔记本 开不了机维修 图17
于是用烧机法快速来检修故障点，具体如下：

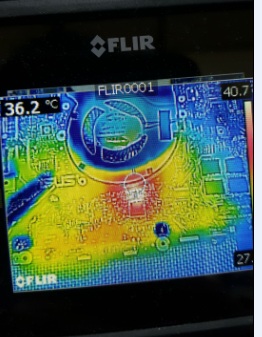

稳压电源调到2V，2A的电流，在APL3533第14PIN上飞线接入前面2V供电，经维修神器确认为EC上明显异常，于是手摸芯片也有明显过热。如图：
华硕UX501J 笔记本开不了机维修 图18

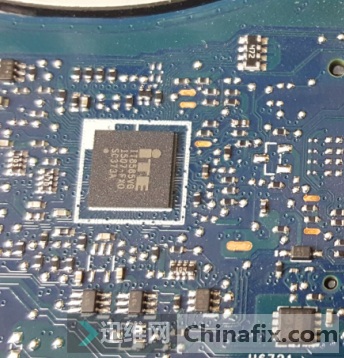

位号为U3001 IT8585VG BGA封装的EC。
华硕UX501J 笔记本开不了机维修 图19
华硕UX501J 笔记本 开不了机维修 图20

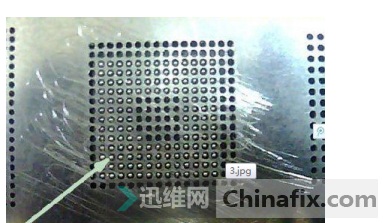

第5步，取下EC后打+3VA EC供电阻值恢复到45欧，正常了。IT8585VG EC为BGA封装且带程序，这给我们维修者带来难度，于是只能去淘宝网上订了剪板芯片。芯片到货，用万能钢网对EC植球。
华硕UX501J 笔记本开不了机维修 图21
板上涂上焊油用旋风风枪焊好EC，再次打+3VA EC阻值为35欧，恢复正常。
附实物图：
华硕UX501J 笔记本开不了机维修 图22
装机，再次测试，完美亮机，至此，华硕UX501J 笔记本开不了机故障维修结束。
