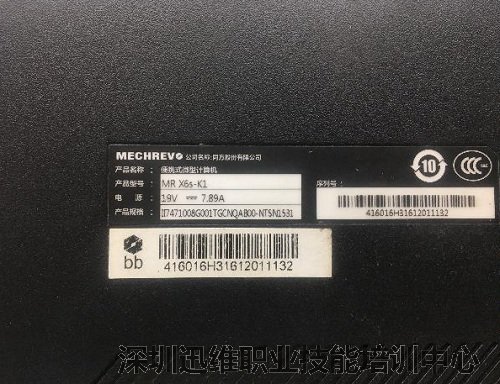

机器型号：机械革命MR X6S -K1



　　版号：MBPNTSN158-3330



　　机器故障：系统供电上管发热，拆掉后OK，装上去又烧，笔记本开不了机


机械革命MR X6S笔记本开不了机维修（图1）


机械革命MR X6S笔记本开不了机维修（图2）



　　维修过程：

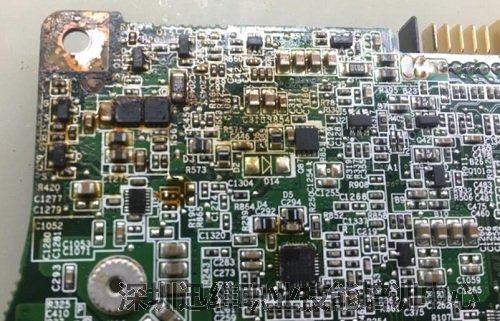

　　拆机检测，保护隔离的第二个管子已经被拆掉，充电芯片是OZ8690LN。


机械革命MR X6S笔记本开不了机维修（图3）


机械革命MR X6S笔记本开不了机维修（图4）

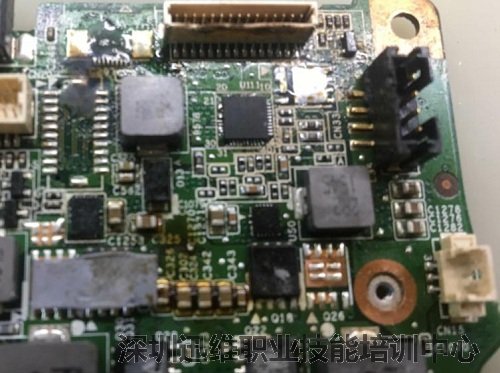

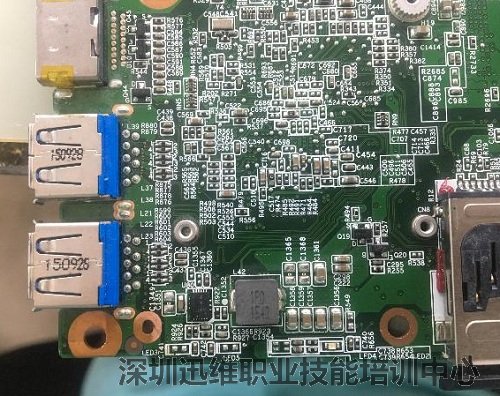

　　没有图纸，搞的又惨目忍睹，打各大电感对地值没有短路，测公共点对地短路。板子比较新，只有CPU和显卡供电是芯片加上下管的PWM电路，其他都是采用的芯片单独供电，芯片上面只有代码，查不到芯片的型号。拆了好多芯片和公共点滤波电容最后发现是U80，前面的一个滤波电容短路了。


机械革命MR X6S笔记本开不了机维修（图5）

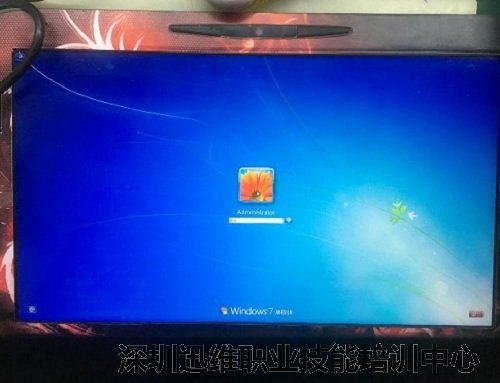

　　拆掉后公共点对地460正常，把保护隔离第二个管子补上后OK，第二个管子是N管还是P管纠结了好久，最后确定是N管，中间还换了OZ8690，到此故障修复，亮机图。


机械革命MR X6S笔记本开不了机维修（图6）
