雷神TR-G150T使用中关机故障维修

更新时间：2017-03-14 浏览量：1360

　　【机器型号】雷神TR-G150T

　　【故障现象】

　　门店一客户拿来一雷神TR-G150T的四代I7高端游戏本来，客户说用着会关机。

　　【维修过程】

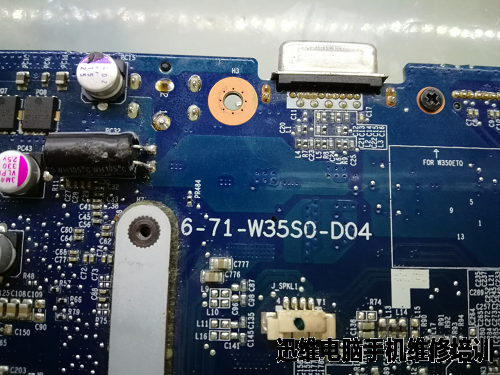

　　拆开，蓝天代工主板。

雷神TR-G150T使用中关机维修图1

　　一量3V短路。这是换桥啊！跟客户沟通，客户走人，开始抓狂维修。

　　首先拆掉桥，阻值恢复一点点，还是有问题，3V烧机吧！烧到EC和U38这芯片，好了不短路了。电流为10多毫安，这待机电源偏高，想着先不管它，上EC刷EC。谁知道就因为这多了的几毫安，EC程序怎么也刷不了。

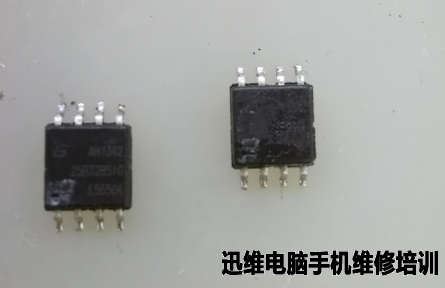

　　后来想想先看这多出几毫安，只能一个一个拆。直接上图看吧！就这两小东西做怪。

雷神TR-G150T使用中关机维修图2

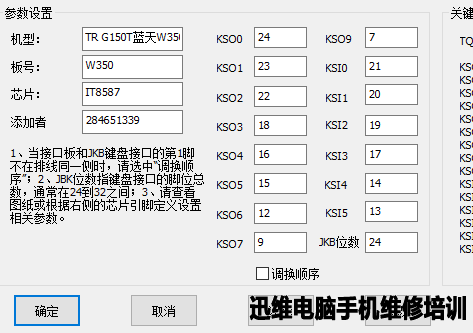

　　待机电流恢复几MA，EC轻松刷好！送个线序吧!蓝天代工：

雷神TR-G150T使用中关机维修图3

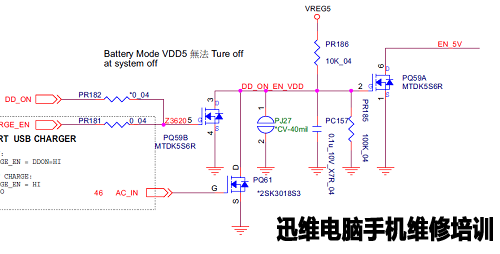

　　触发，量5V没产生，量Q59的5脚有3.3但是6脚没电压。这板EC发出的信号转换6脚MOS管很容易坏掉。换一个5V产生。

雷神TR-G150T使用中关机维修图4

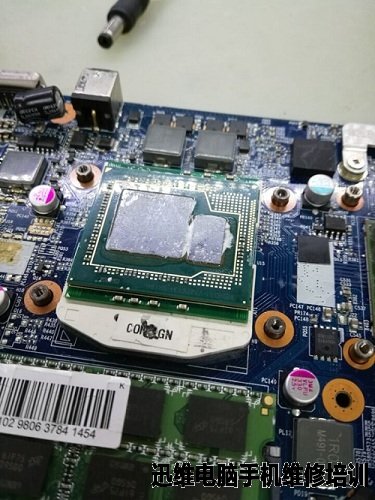

　　焊回桥，刷个2M的新ME，触发，100多MA掉电，发现CPU坏了。

雷神TR-G150T使用中关机维修图5

　　客户搞了个这CPU来。开机发现内屏不显，换掉PS8625，后一切正常。

　　另外此板裸板开机，插好电等5秒，再去触发。

————完————
