【机器型号】联想E40-70



　　【主板版号】LA-B091P



联想E40-70开机不显示维修 图1



　　【故障现象】



　　插电后，待机电流偏大（0.135A），还能触发（电流上到0.707A）。



联想E40-70开机不显示维修 图2



联想E40-70开机不显示维修 图3



　　【维修过程】

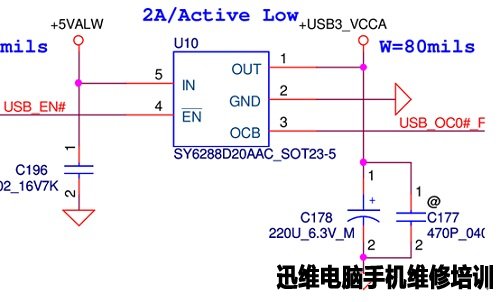

　　1、拆机后，裸板待机电流依旧，和拆机前是一样的，待机电流那么大，心想肯定有地方存在短路，而且一定是待机供电这一块的问题，所以通电后用手摸全板，发现USB接口旁边的U10（5脚芯片）USB供电芯片发烫，此时以为找到了问题，于是拆掉此芯片。如下图：



联想E40-70开机不显示维修 图4



联想E40-70开机不显示维修 图5



　　2、待机电流回到了0.085左右，但还是有点偏高，此时用万用表测量待机供电是正常的。如下图：



联想E40-70开机不显示维修 图6



联想E40-70开机不显示维修 图7



　　3、触发后的电流依然还是0.7几安，触发上电后再测量待机供电，发现3.3V的供电被拉成了2.4V。如下图：



联想E40-70开机不显示维修 图8

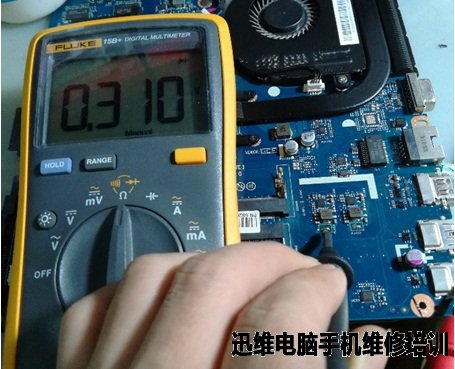

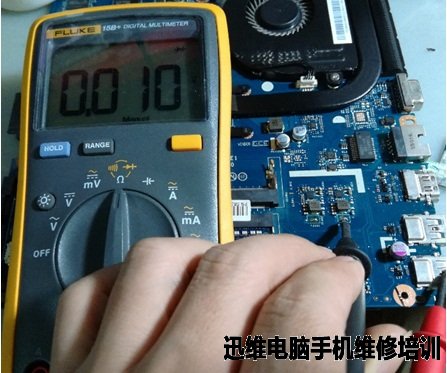

　　4、此时以为3V供电有短路，所以用万用表打值，发现3V的对地值有310，而5V的对地值只有10，明显不正常。如下图：



联想E40-70开机不显示维修 图9



联想E40-70开机不显示维修 图10



　　5、这就更奇怪了，为什么5V的对地值不正常，反而5V电压输出却很正常，3V的对地值是正常的，输出电压却被拉低呢？



　　6、下面用示波器来揭开故障原形。



　　首先测量5V电压前端波形，测量波形非常正常。如下图：



联想E40-70开机不显示维修 图11

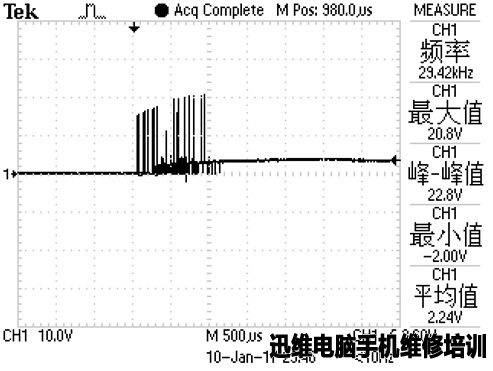

　　接下来再测量3V电感前端波形，发现3V的电感前端波形动作一瞬间就停了，明显不正常。如下图：



联想E40-70开机不显示维修 图12



　　为什么3.3V电感前端停止工作了，电感后端依然能测到电压呢？其实这是一种电感的互感现象。因为3.3V的电感和5V的电压挨的很近，5V的电感前端在持续工作，所产生的磁场自然会传到旁边的3.3V电感上去。



　　7、其实到了这一步，前面所测量的5V对地值是肯定有问题，然后示波器测量的3.3V不正常也是有问题的，那这两个问题怎么解决呢？

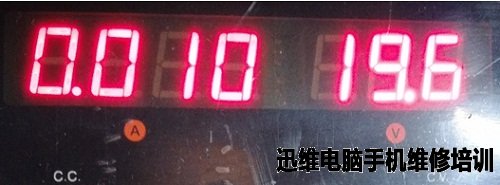

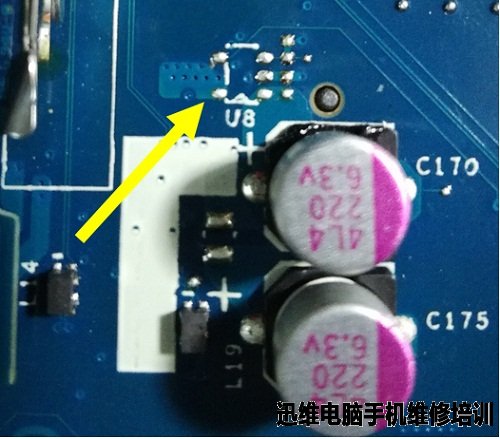

　　8、肯定先搞定5V短路的再说，首先想到的就是烧机，可是烧了很久都没烧出来，只能把5V去往的地方一个一个拆，当拆到U8（5脚芯片）USB供电芯片的时候，5V电感对地值恢复到正常，待机电流也恢复到正常状态。如下图：



联想E40-70开机不显示维修 图13



联想E40-70开机不显示维修 图14



联想E40-70开机不显示维修 图15



　　9、此时通电触发后，正常亮机。如下图：



联想E40-70开机不显示维修 图16



　　亮机后，再次测量了一下3.3V电压前端波形，发现3.3V波形也正常了。如下图：



联想E40-70开机不显示维修 图17



　　总结一下：

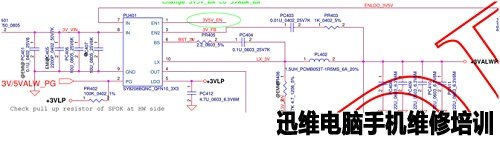

　　1、打开图纸一看，发现这两个待机供电是由两个不同的PWM芯片控制产生的，按理说，其中一路不能正常工作时，另一路应该是正常的才对，但事实证明，其中任何一路不正常，照样会影响另一路正常工作。如下图：



联想E40-70开机不显示维修 图18



联想E40-70开机不显示维修 图19



　　2、为什么3.3V不正常，却还能触发上电，电流跑到0.7几呢？关于这一点，还没想明白。





　　本文内容来自迅维快修深圳旗舰店
