华硕H81M-K主板按开机键没反应，不触发维修
更新时间：2021-09-28 浏览量：239
【主板型号】华硕H81M-K主板
【故障现象】主板按开机键没反应，不触发
【维修过程】

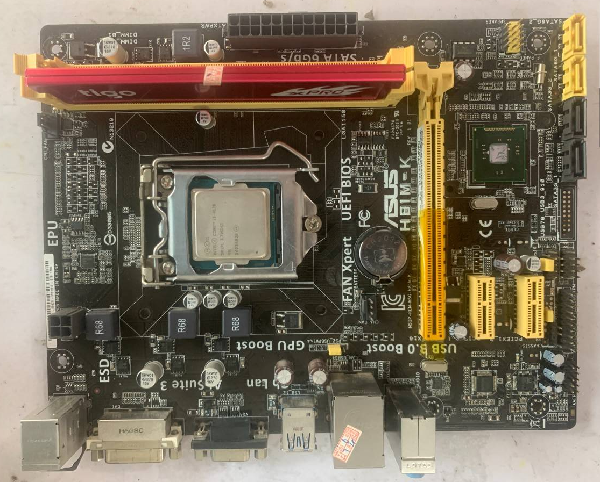

收到一华硕H81M-K主板，客户描述按开机键没反应，不触发。
打开点位图查IO引脚：
29脚IOPWRBTN#电压3.3V按开关有跳变，正常；
30脚PWRBTN#电压3,.3V按开关有跳变，正常；
31脚PSON#电压4.5V，按开机键电压不被拉低，不正常；
32脚SLP_S3#电压0V，按开机键电压不被拉高，不正常。
测量桥待机条件时，发现跳线帽电压只有0.6V，按照点位图，查到跳线帽电压由电池正极，经过一个肖特基二极管来的。

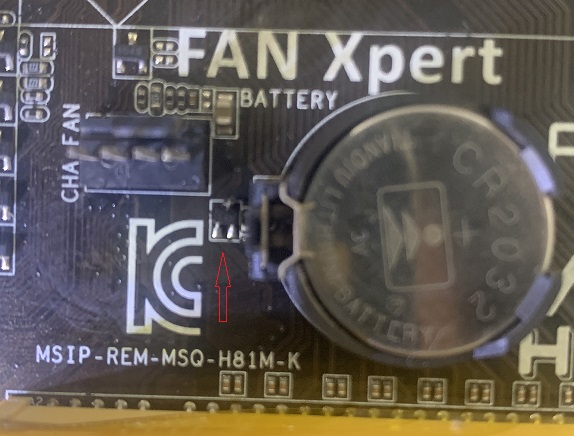

测量2脚电压3V正常，3脚就只有1V，电压低，拆下后发现3脚已经烧断了，焊盘也烧没了。

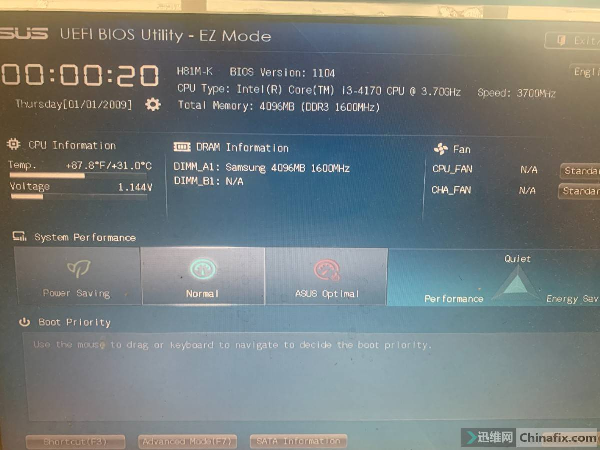

从华硕主板料板上，拆一个换上去，正常开机，测试功能一切正常，故障排除，维修到此结束。
