华硕M5A78L LE不跑码、鼠标不能用维修案例
更新时间：2016-05-27 浏览量：2690
版号：华硕M5A78L LE
故障：不跑码，鼠标不能用

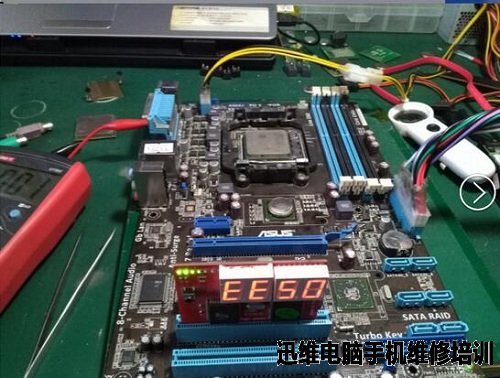

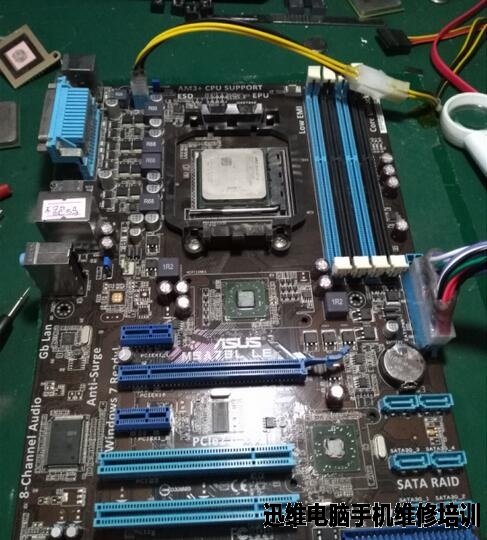

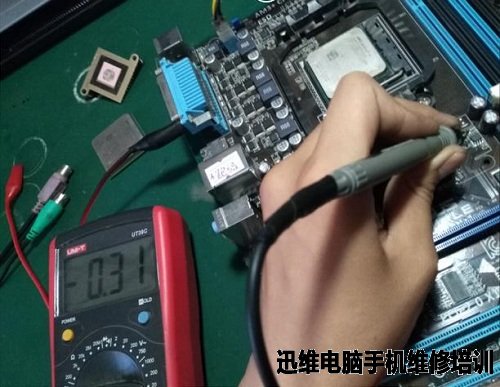

华硕M5A78L LE不跑码 图1
华硕M5A78L LE不跑码、鼠标不能用维修方法/步骤：

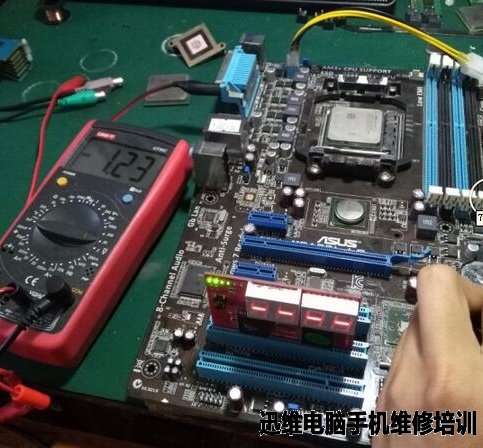

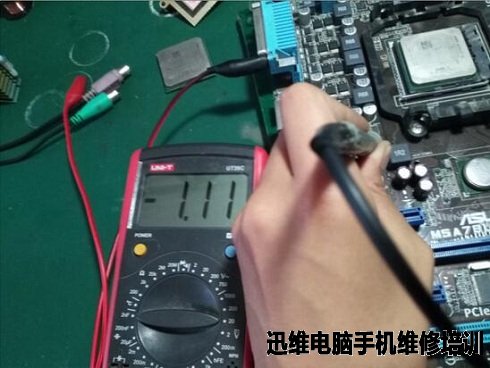

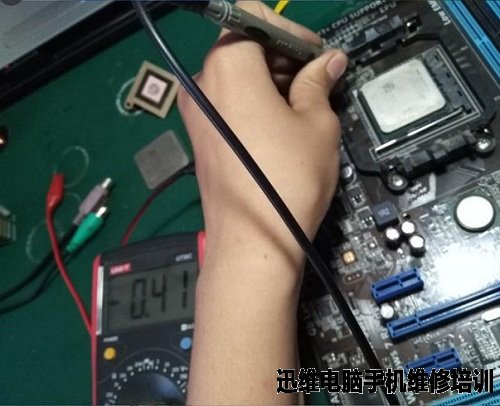

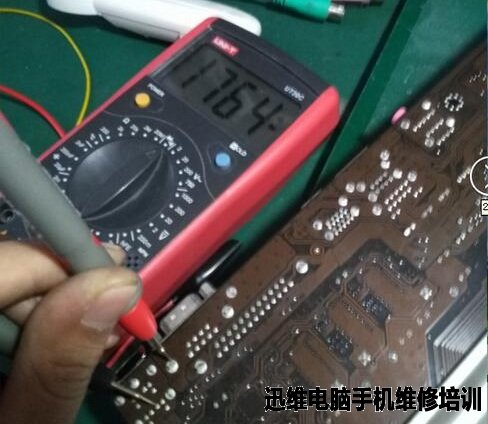

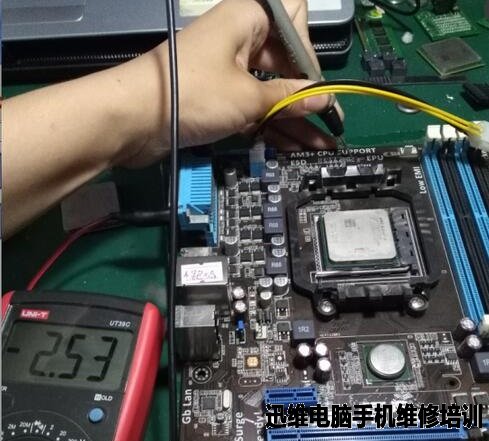

华硕M5A78L LE不跑码，根据AMD的上电时序，首先用万用表测一遍内存供电。
华硕M5A78L LE不跑码 图2

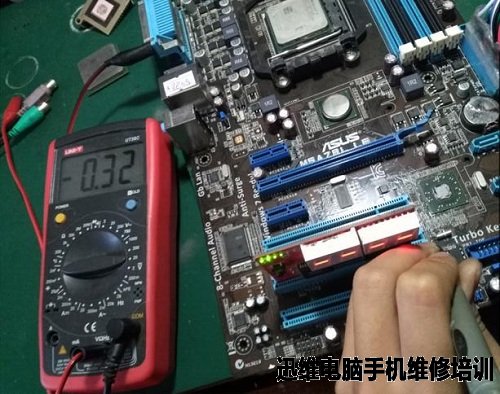

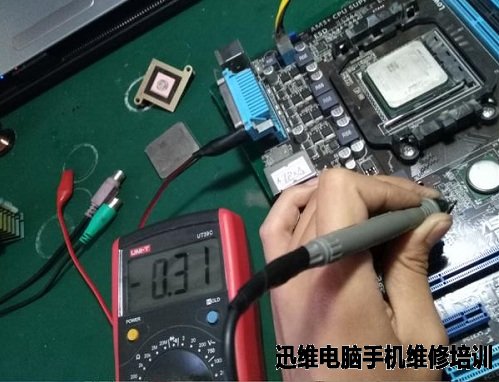

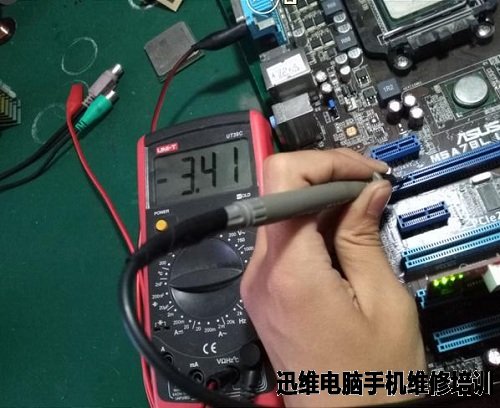

测VDDA25。
华硕M5A78L LE不跑码 图3

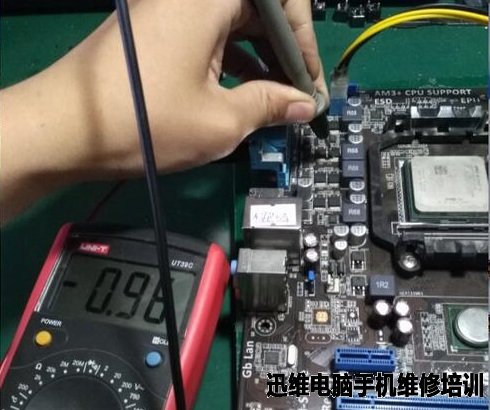

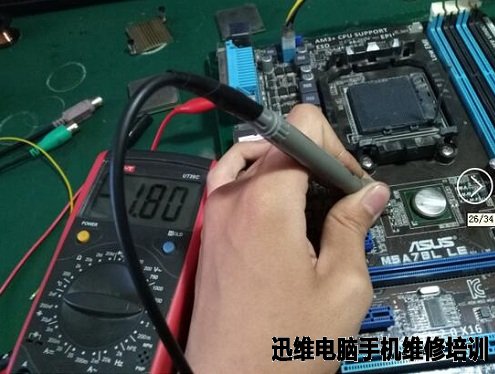

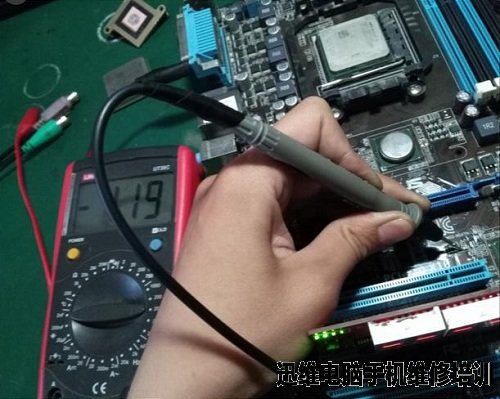

测CPU供电。
华硕M5A78L LE不跑码 图4

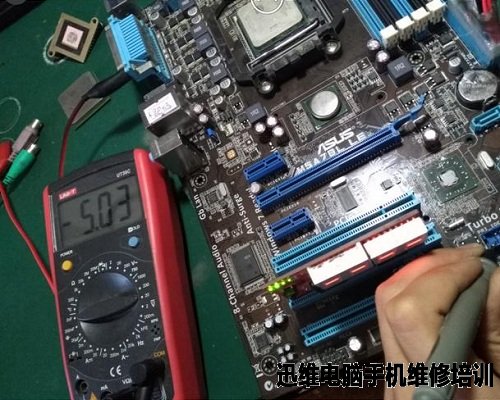

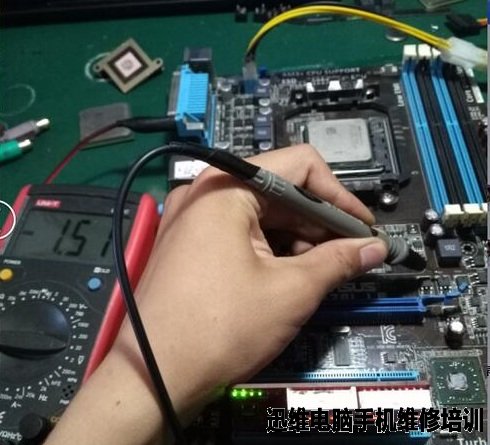

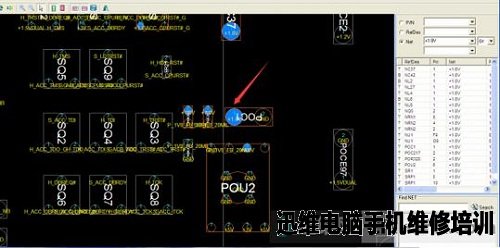

测南桥供电。
华硕M5A78L LE不跑码 图5

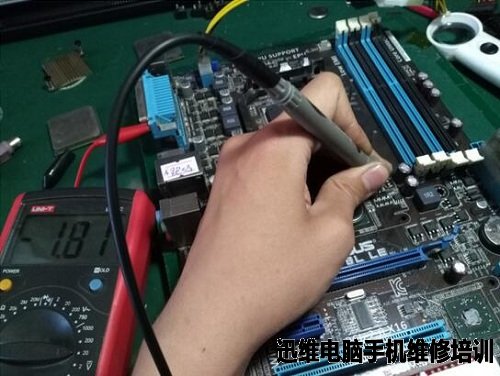

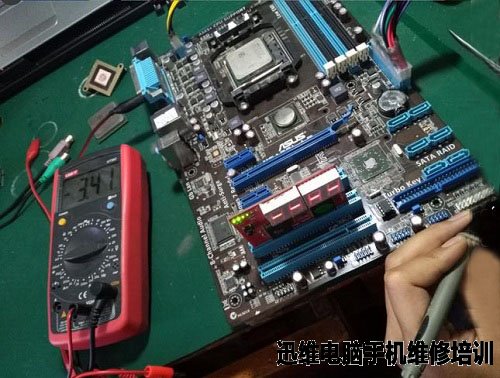

测北桥供电。
华硕M5A78L LE不跑码 图6

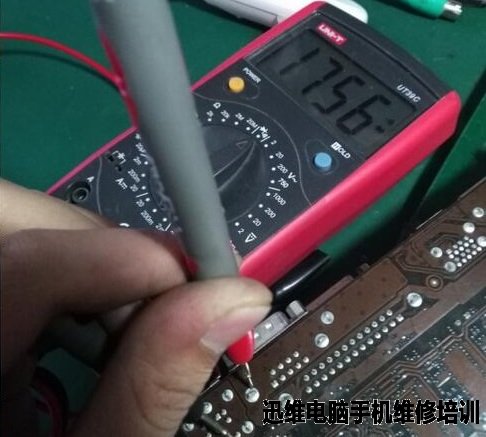

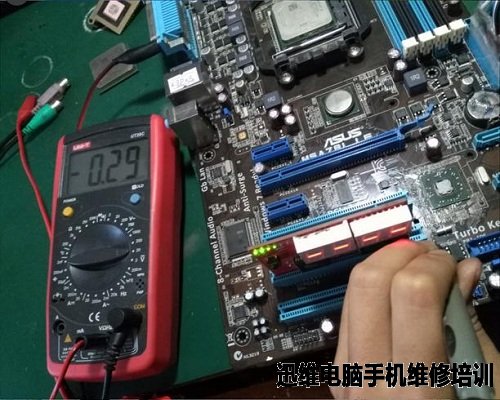

测南桥1.2SB。
华硕M5A78L LE不跑码 图7

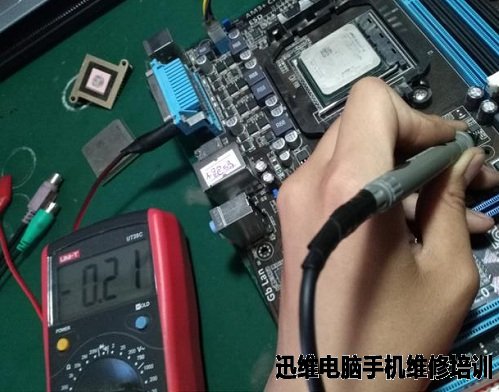

测PCI-E时钟
华硕M5A78L LE不跑码 图8
测CPU时钟。
华硕M5A78L LE不跑码 图9
测PCI-E复位。
华硕M5A78L LE不跑码 图10
测IDE复位。
华硕M5A78L LE不跑码 图11
测前置面板复位针。
华硕M5A78L LE不跑码 图12
测32.768KHZ晶振。
华硕M5A78L LE不跑码 图13
华硕M5A78L LE不跑码 图14

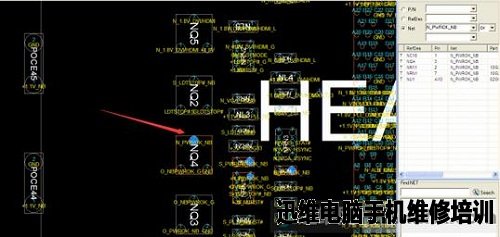

测试结果都正常，南桥的电源信号，就不测了，既然能复位，接下来测北桥的PG。
华硕M5A78L LE不跑码 图15
华硕M5A78L LE不跑码 图16

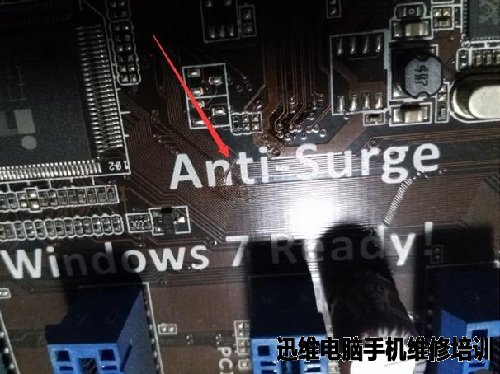

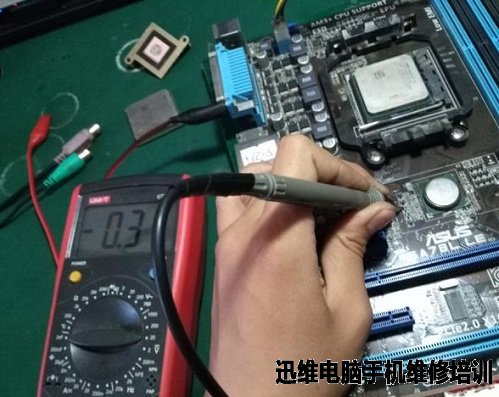

经测量，竟然达到了0.3V ，不正常，找到上拉是通过822，测前段。
华硕M5A78L LE不跑码 图17
华硕M5A78L LE不跑码 图18

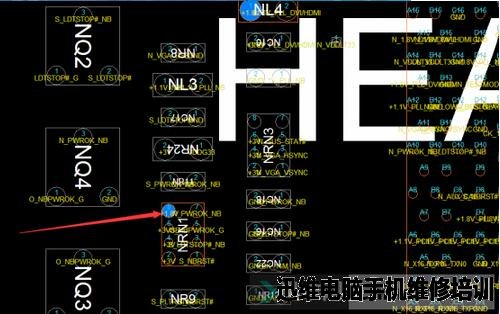

经测量也不正常，跑线，连到这里是通过北桥的1.8V供电上拉的，这里没有电压。
华硕M5A78L LE不跑码 图19
华硕M5A78L LE不跑码 图20

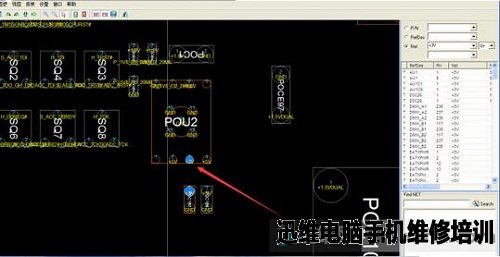

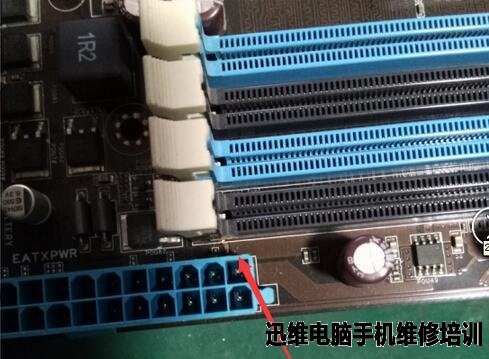

没电压肯定是不正常，接着测这个芯片的条件，就是线性稳压器LDO，3V没电。
华硕M5A78L LE不跑码 图21
华硕M5A78L LE不跑码 图22
实测，跑线连到了这里（如图所示），然后断线。
华硕M5A78L LE不跑码 图23
飞好线，电压1.8V出来了。
华硕M5A78L LE不跑码 图24
北桥电源也出来了。
华硕M5A78L LE不跑码 图25

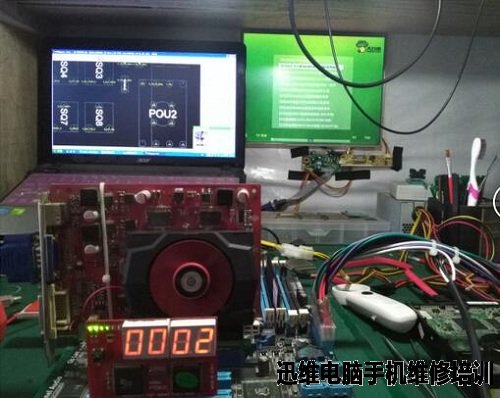

华硕M5A78L LE已经跑码，故障解除。
华硕M5A78L LE不跑码 图26
进入PE，完美亮机，但进系统测试发现鼠标不能用。
华硕M5A78L LE不跑码 图27
用万用表测量打值。
华硕M5A78L LE不跑码 图28
华硕M5A78L LE不跑码 图29

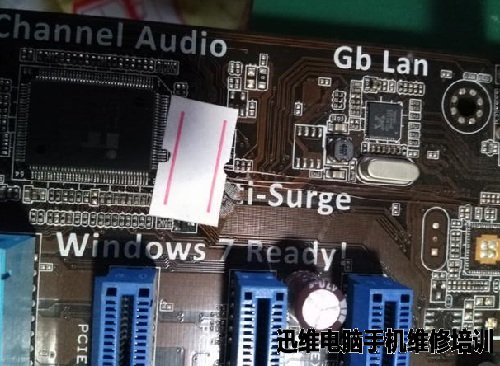

仔细检查，发现这里有断线。如图：
华硕M5A78L LE不跑码 图30
重新飞好线。如图：
华硕M5A78L LE不跑码 图31
开机测试，鼠标恢复正常，故障排除，维修到此结束。
总结：
在维修过程中，由于没遇到过1.8V坏的情况，所以没有测这个1.8V的供电，走这么多弯路。在此提醒大家，维修检测时一定要认真仔细，做好每一步检查，望大家引以为戒！
文中图纸不清晰，查看原文链接：http://www.chinafix.com/thread-969305-1-1.html
文中图纸不清晰，查看原文链接：http://www.chinafix.com/thread-969305-1-1.html
本文作者：迅维ID：三冠维修
