华硕Z87-K主板开机没反应，上电不触发维修
更新时间：2020-04-08 浏览量：524
【主板版号】华硕Z87-K REV1.05
【故障现象】开机没反应，上电不触发

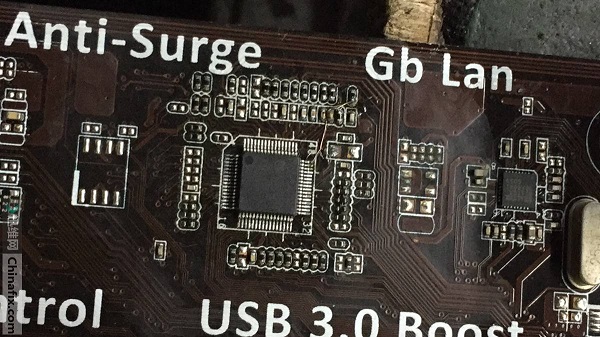

华硕Z87-K主板开机没反应，上电不触发维修 图1
【维修过程】
不上电的待机条：VCCRTC--RTCRST#--SRTCRST#--32.768--S_INTRUDER#--S_DPWROK.O_RSMRST#_R(此版不支持深度睡眠。所以直接相连），PWRBTN#--IOPWRBTN#--PS_ON都均无断线，有高低的动作。IO发出IOPWRBTN#--PCH也正常，IO是NCT5538D 待机条件 触发的条件也都正常。

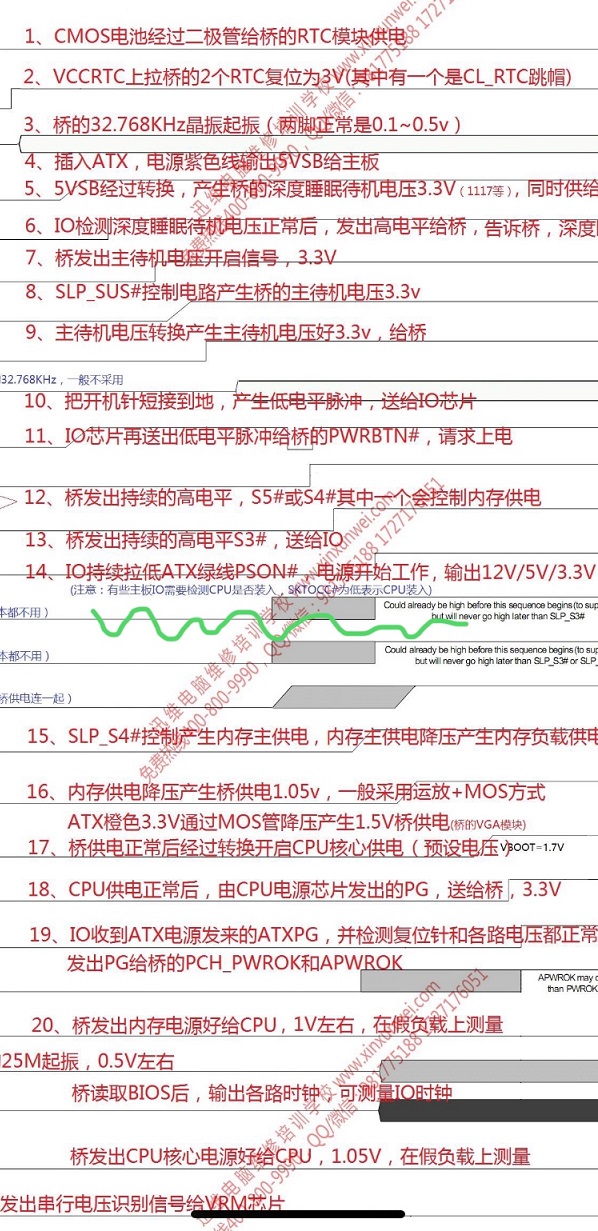

华硕Z87-K主板开机没反应，上电不触发维修 图2
先换IO，故障不变，准备就是下手PCH。忽然想起NCT系列的IO是带有检测CPU是否存在的信号，经测试H_SKTOCC#有拉低，OU1R48是经VBAT3,3V上拉给IO，但IO48脚怎么是3V高电平，问题在此了。
华硕Z87-K主板开机没反应，上电不触发维修 图3
一测OU1R48到IO 48脚不通，接好，触发显示。当待机。触发等条件都正常的时候，再细查检测信号一切正常了。
华硕Z87-K主板开机没反应，上电不触发维修 图4
【故障现象】开机没反应，上电不触发
华硕Z87-K主板开机没反应，上电不触发维修 图1
【维修过程】
不上电的待机条：VCCRTC--RTCRST#--SRTCRST#--32.768--S_INTRUDER#--S_DPWROK.O_RSMRST#_R(此版不支持深度睡眠。所以直接相连），PWRBTN#--IOPWRBTN#--PS_ON都均无断线，有高低的动作。IO发出IOPWRBTN#--PCH也正常，IO是NCT5538D 待机条件 触发的条件也都正常。
华硕Z87-K主板开机没反应，上电不触发维修 图2
先换IO，故障不变，准备就是下手PCH。忽然想起NCT系列的IO是带有检测CPU是否存在的信号，经测试H_SKTOCC#有拉低，OU1R48是经VBAT3,3V上拉给IO，但IO48脚怎么是3V高电平，问题在此了。
华硕Z87-K主板开机没反应，上电不触发维修 图3
一测OU1R48到IO 48脚不通，接好，触发显示。当待机。触发等条件都正常的时候，再细查检测信号一切正常了。
华硕Z87-K主板开机没反应，上电不触发维修 图4
