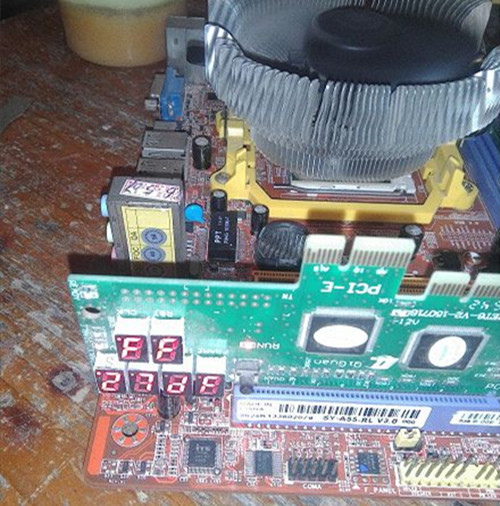

接一电信营业厅的电脑，无显示，拆机上诊断卡，发现不跑码，此板为FM1主板。


梅捷SY-A55-RL主板不跑码检修（图1）

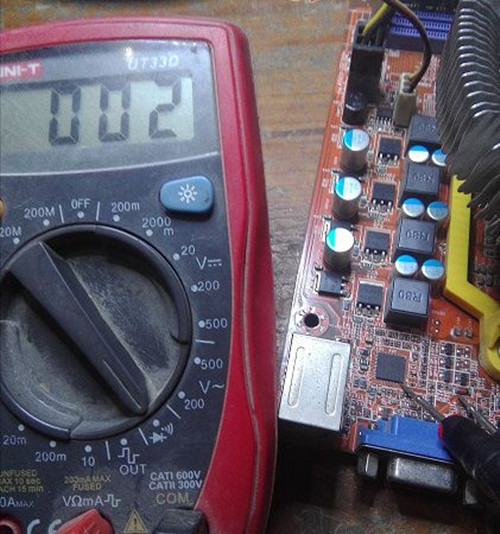

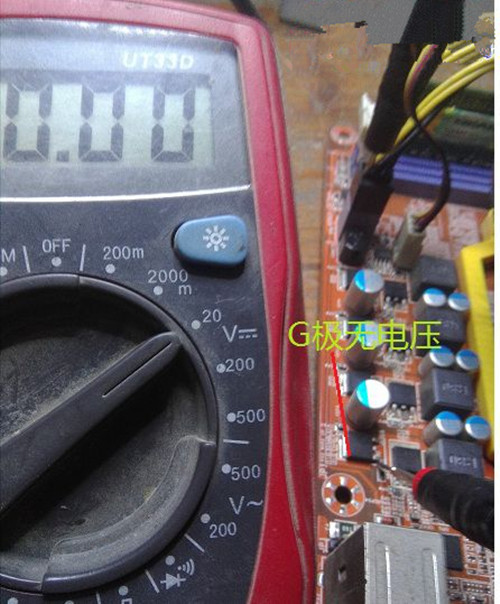

 　　 测量CPU无供电，测量供电场管G极无电压，电源管理芯片为RT8871A。


梅捷SY-A55-RL主板不跑码检修（图2）



 　　 没有找到图纸资料，于是在自己平时下载的图纸发现RT8871A的48脚为EN脚，此脚为0V低电平，开始跑线。


梅捷SY-A55-RL主板不跑码检修（图3）

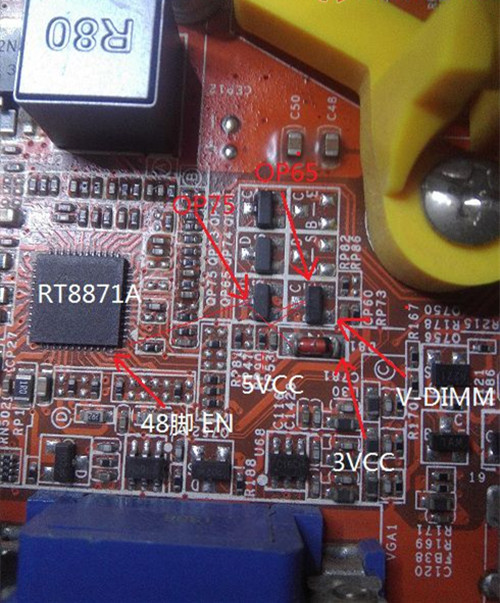

  　　发现48脚连接如图零件。


梅捷SY-A55-RL主板不跑码检修（图4）

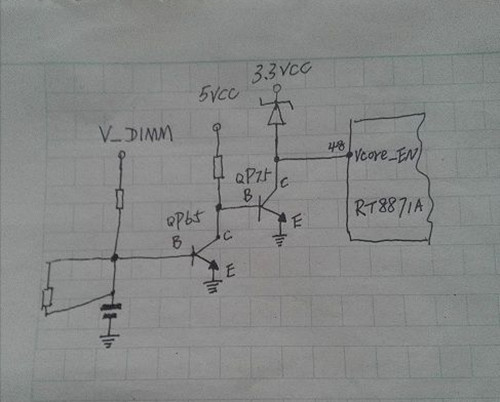

　　根据跑线，自己画出如图线路进行分析此电路：AMD主板上电，先出内存电压，然后返回一个信号给IO，IO给一个信号为V-DIMM到三极管QP65的基极，将电源送来的5VCC拉低到地，也就是拉低QP75的基极电压。QP75截止，3VCC通过反向击穿的稳压二极管输出VCORE-EN到RT8871A的48脚，为高电平，则开启CPU供电。


梅捷SY-A55-RL主板不跑码检修（图5）

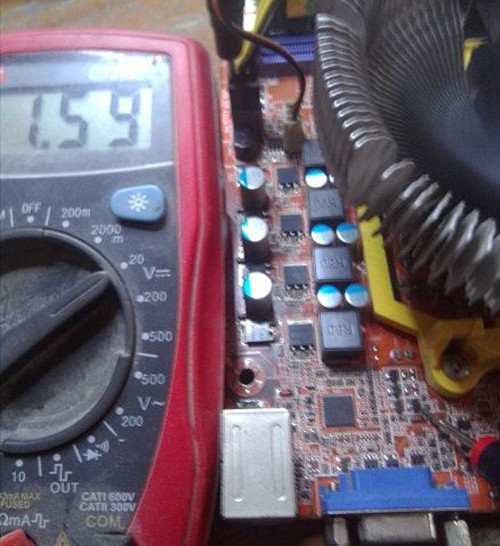

　　现在48脚EN为0V，很明显是QP65没有拉低QP75的基极电压，只要测QP65的基极为高电平，则QP65的C-E断路。那么，RT8871A的EN脚是否是高电平开启呢？只要用镊子短接QP65的C-E脚即可。于是短接，主板立即跑码，证明是高电平开启，也说明QP65损坏。


梅捷SY-A55-RL主板不跑码检修（图6）

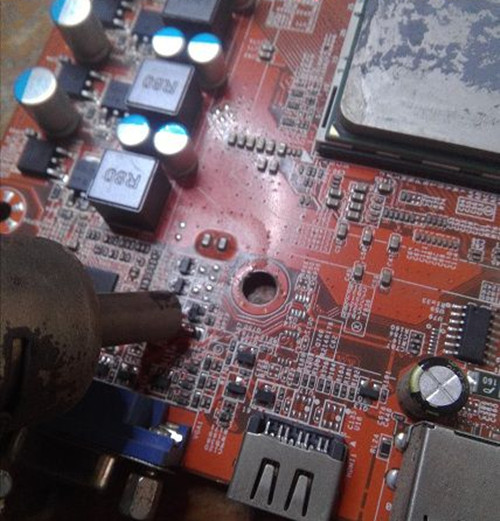

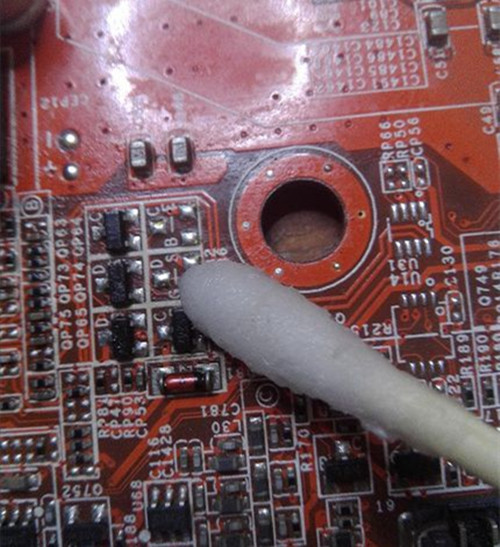

　　焊台伺候，吹下此三极管，在废板上找一个相同的三极管换上，酒精清洗。


梅捷SY-A55-RL主板不跑码检修（图7）


梅捷SY-A55-RL主板不跑码检修（图8）

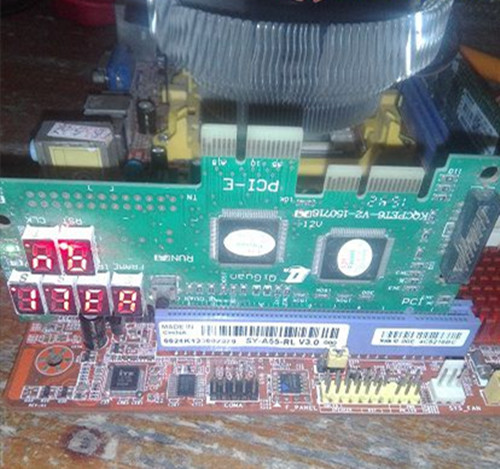

  　　开始上电，诊断卡一路跑码到底，此板修复。


梅捷SY-A55-RL主板不跑码检修（图9）



　　然后，亮机。


梅捷SY-A55-RL主板不跑码检修（图10）
