　　接到一张技嘉GA－G41LMT－S2P主板，故障描述为关机后自动重启。

　　将主板放在工作台上检测，发现待机情况下不自动上电，但是上电后就关不了机，长短开机针也关不了。

　　测量各电压都正常，而且也按正常的时序有高低跳变，到最后内存电压关闭的一瞬间马上又启动了。进BIOS关闭power on by ring情况不变。

　　在论坛上搜索一下，有同样的问题的帖子，于是按同行的方法查了一下PCIE-WAKE#这个信号。如图：

技嘉GA－G41LMT－S2P主板不能关机故障维修图1

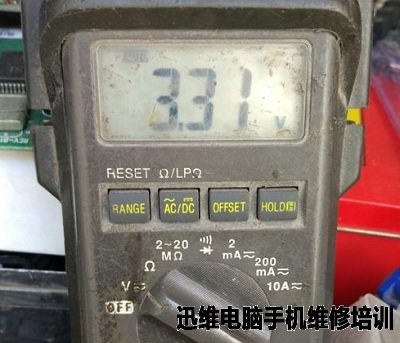

　　待机下只有0.9V，开机后3.3V，发现问题的所在。

技嘉GA－G41LMT－S2P主板不能关机故障维修图2

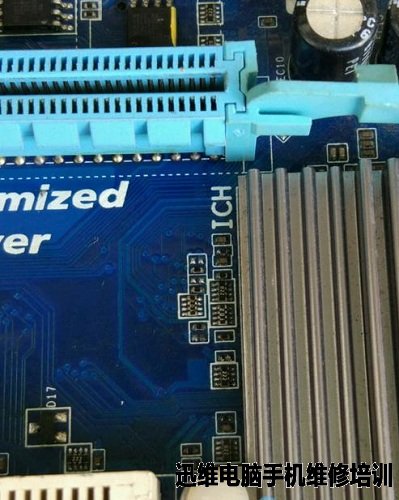

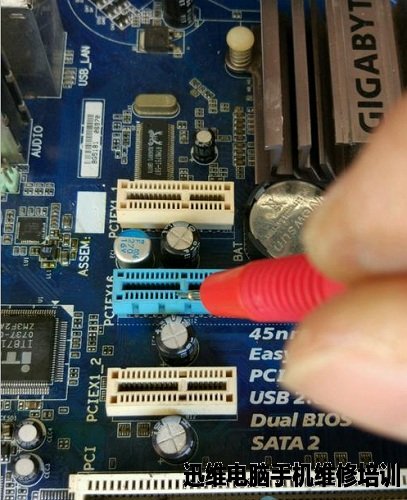

　　PCI-E的A11脚对地没短路，这个信号除了连着网卡之外就几条PCI-E的槽了，把网卡拆下测还是0.9V。难道是南桥的问题？再仔细看图纸。

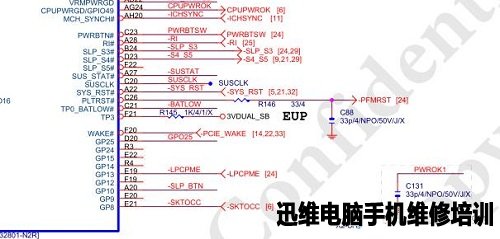

技嘉GA－G41LMT－S2P主板不能关机故障维修图3

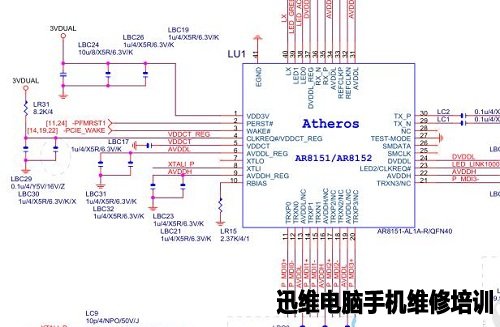

技嘉GA－G41LMT－S2P主板不能关机故障维修图4

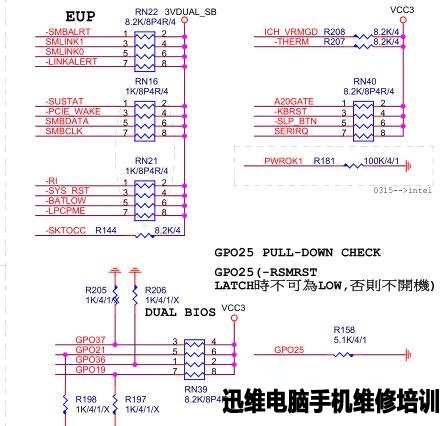

　　PCIE-WAKE#有一个3VDUAL_SB上拉电压，划呀划呀终于在南桥边上找到了这个排阻，测一边有3.3V，另一边0.9V。

技嘉GA－G41LMT－S2P主板不能关机故障维修图5

　　果断换掉排阻再测已经有3.3V了，此板修复。

技嘉GA－G41LMT－S2P主板不能关机故障维修图6
