西数的ROYL系列有一种典型的故障就是ATA和ROM不匹配，造成硬盘无法被识别。这种故障有两种情况：ATA模块损坏和ROM损坏。这里损坏有两种可能性：第一种是自然损坏，即原盘ATA模块或ROM，结构或内容损坏；第二种是人为破坏，即刷写了其它硬盘的ATA模块或者ROM，还有就是更换过电路板。

    在旧版本程序中，这样的故障是无法解决的；这是由ROYL系列硬盘的技术特性造成的。对于ROYL系列，如果没有加载ATA模块，采用传统的固件区访问技术是没办法访问固件区的。这点和黑一代有所区别（黑一代的硬盘即使是ATA损坏，还是能够读写固件）。

    西数专修3.3版本加入了固件区“低速访问”模式和ROM 匹配功能。采用“低速访问”模式，即使是没有加载ATA也能够访问到固件区。这样，对于ATA模块损坏的故障，就可以通过回写来修复ATA；对于ROM损坏的故障，可以先通过“低速访问”读取ROM，然后固件区的备份来回写修复。下面将以两个ROYL系列硬盘为例来介绍“低速访问”模式以及ROM匹配功能（硬盘一：MODEL:WD1200BEVS-22RST0, S/N: WXE207620801; 硬盘二：MODEL: WD1200BEVS-22RST0, S/N: WXC207069157。其中，硬盘一不认盘。）。

    第一种故障是ATA损坏。这里是人为刷写其它盘的ATA模块，把 硬盘二的ATA写入到硬盘一。然后把硬盘一接到专修上，从硬盘装入，程序无法正确识别参数，也无法访问固件。

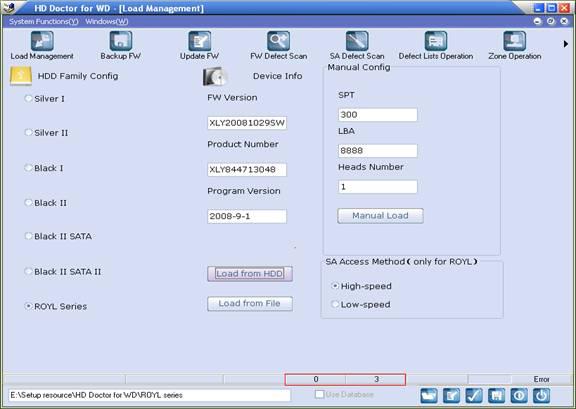

图1 硬盘装入无法识别

图2 无法读取固件

    然后，选择“低速访问”模式（Low-speed），再从硬盘装入。这时，程序仍然无法正确识别参数，但是可以读写固件了。

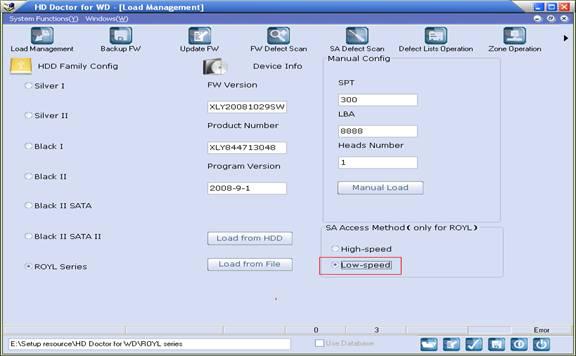

图3  低速模式

图4 低速模式可以访问固件

这时，需要将硬盘原盘ATA写入回去。

图5 回写ATA模块

成功修复ATA模块以后，硬盘就可以正常识别了。

图6 硬盘正常识别

    本例中是人为破坏，即刷写其它盘的ATA模块，这种情况下，我们可以很容易的知道要回写原盘ATA来修复。那么对于ATA自然损坏的情况，该如何处理呢？这种情况，可以通过尝试读取ATA模块来判断。如果选择“低速访问”模式，可以读取其它固件但是仍然无法读取ATA模块，就可以判定是ATA损坏了。

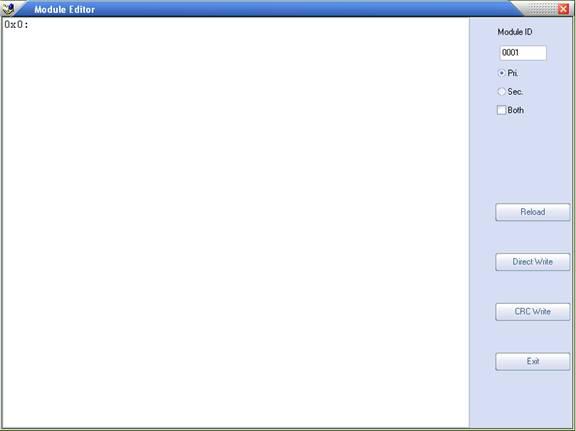

图7 ATA为空

    这种情况下，一般电路板，即ROM是完好的。我们需要用该电路板（坏盘）去配ATA。具体做法是：找同类型的完好硬盘，然后把这个电路板换到好硬盘上，如果换上该电路板以后硬盘能够正常识别，就说明好盘的ATA和坏盘电路板（ROM）是匹配的。匹配好ATA以后，把该ATA刷写到好盘，好盘就可以被正常识别了。

    第二种故障是ROM损坏。这种故障包括两种情况：一是ROM完全损坏或者电路板损坏造成硬盘电机不起转；二是ROM不是原配但是硬盘电机可以起转。对于第一种情况需要找同类型（同型号和电路板号）的硬盘换电路板，让硬盘电机能够起转，然后操作方法就跟第二种情况一样了。具体步骤如下：选择硬盘型号为ROYL以及“低速读取”方式，从硬盘装入。

图8 低速装入

读取ROM覆盖模块0102、0103 、0105、0107和0109

图9 读取ROM覆盖

单击“生成ROM”（Generate ROM）按钮，程序会提示选择ROM覆盖模块

图10 生成ROM

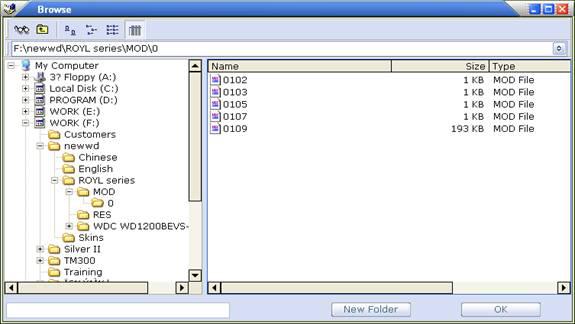

图11 选择ROM覆盖模块

选择好ROM覆盖模块路径以后，程序会根据这些模块自动生成ROM，并回写到ROM芯片中。

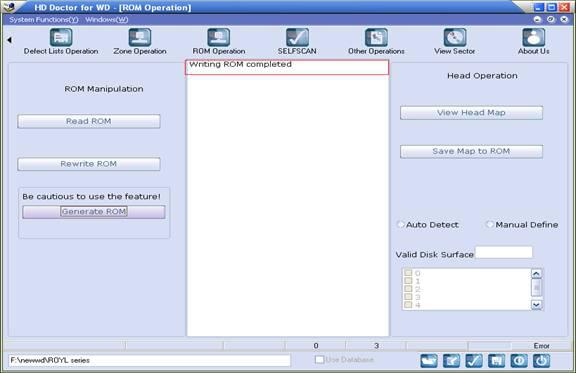

图12 生成并回写ROM

生成并回写ROM以后，硬盘就可以正常识别了。

图13 修复完成

    注意：生成ROM功能要谨慎使用，即保持电源稳定，否则会对ROM芯片造成损坏。低速读取以及ROM生成功能只适用于模块损坏以及ROM代码损坏的情况，对于磁头损坏或者固件区坏道造成的硬盘无法被识别的故障，是无法修复的。
