2T西数移动硬盘维修(二)
更新时间：2017-03-17 浏览量：651
接着上次的文章2T西数移动硬盘维修(一)http://www.xinxunwei.com/ypwx/03107234.html继续讲解2T西数移动硬盘剩下的维修过程。

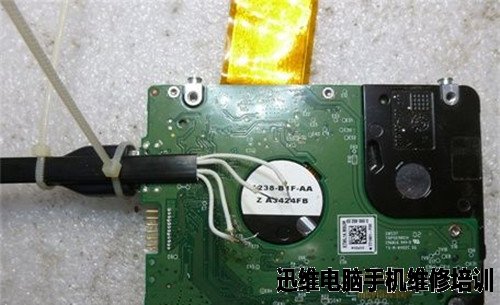

将准备好的USB线缆用扎带扎到西数移动硬盘USB数据线上：

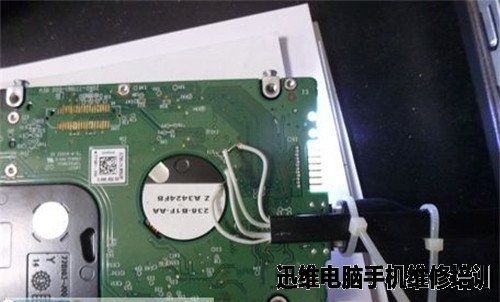

确认捆扎结实后，将数据线按照序号焊接到主板上：

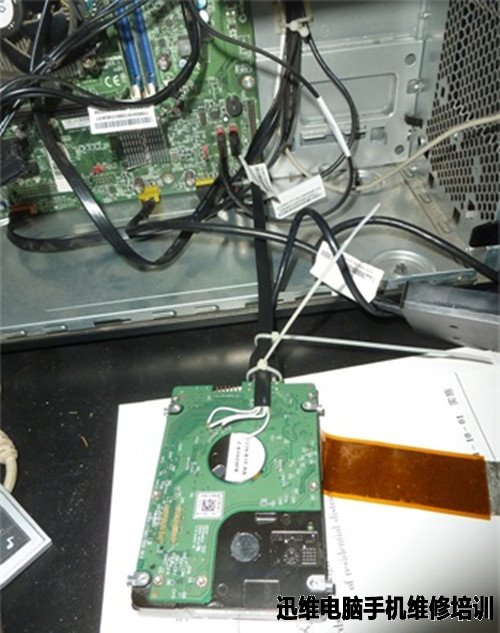

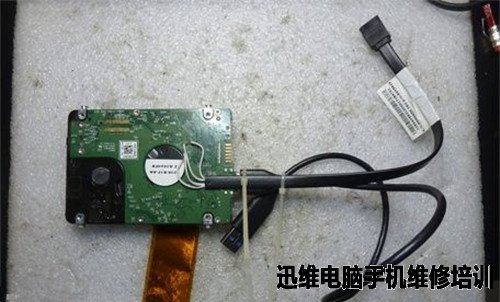

将做好的西数移动硬盘与电脑主机连接起来，在连接时，一定要注意，必须在关机的情况下接入，因为现在已经不是移动硬盘了，再失误，估计就很难再修复了。
换个角度看看：
确认无误后开机，西数移动硬盘的工作指示灯会规律闪亮起来，当然啦，此时的指示灯仅为电源指示灯，不再代表是否有数据传输的。

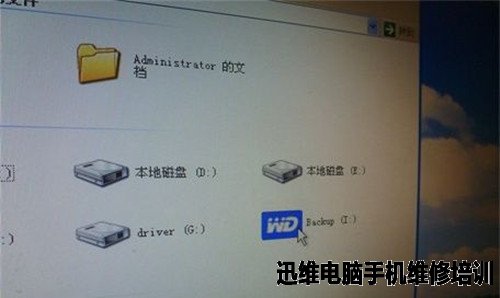

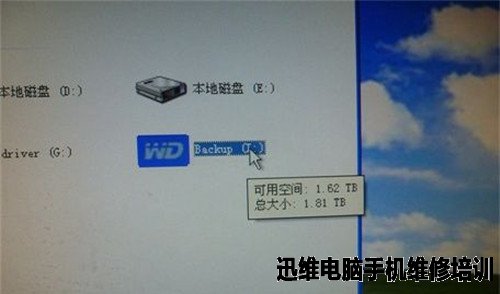

很快，系统认到了新接入的硬盘：
说明移动硬盘本身没有问题。接下来，是拷贝数据，还是格式化硬盘，那就看你的需求啦。
这样的硬盘接法毕竟不便于日常工作，除非是只要数据。要想继续接着用这块西数移动硬盘，该如何做？接下来，还有第二种接入方法：
找一块坏的SATA2.5"硬盘，把线路板拆下来，把SATA接口从板子上拆下来备用：

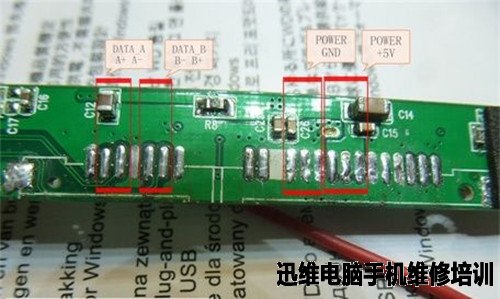

先看一下原移动硬盘的接口，图中标示出来的是电源的接线方法，我们只要把这块硬盘的4根数据线和两根电源线接到刚才备好的SATA接口上，然后固定到电脑机箱的内部某个地方，接上数据线和电源线就可以啦。具体过程在这里就不演示啦，毕竟我不想这样使用。

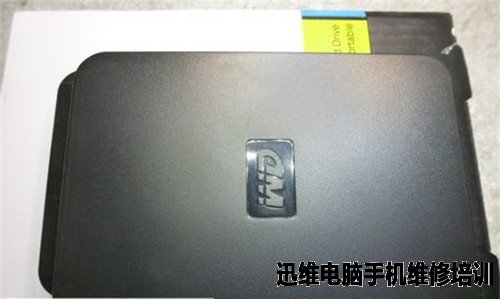

还有一种做法，把它再变回移动硬盘，这样才能一劳永逸。在某宝翻了半天，找到了能放置下这个厚硬盘的移动硬盘壳。

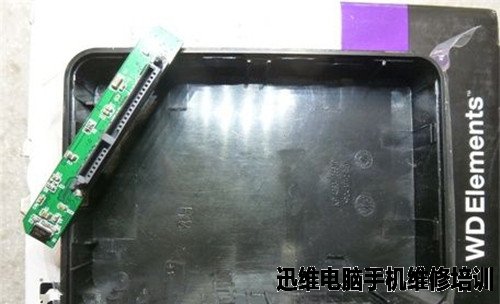

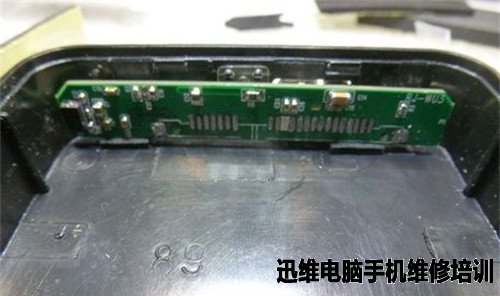

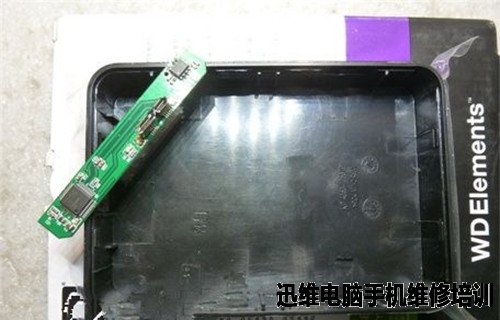

接口板是活动的，只有自己想办法固定了。

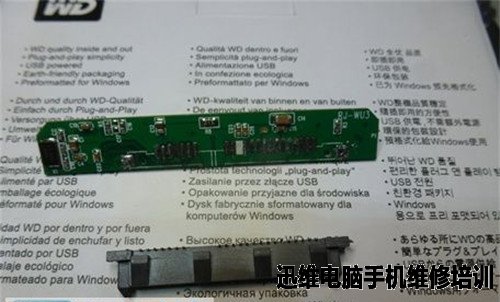

把板子的SATA接口焊掉，为下一步与硬盘对接做准备：

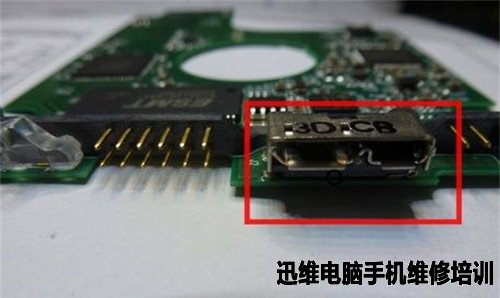

记着把硬盘主板上的USB接口也去掉，避免二者在壳内冲突：

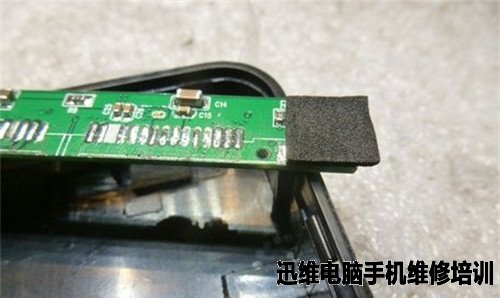

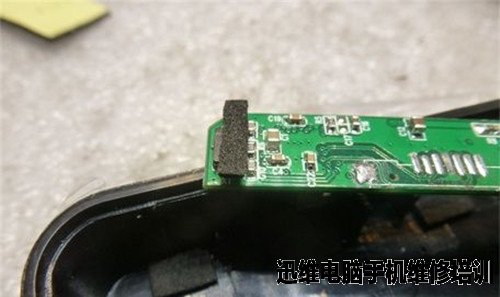

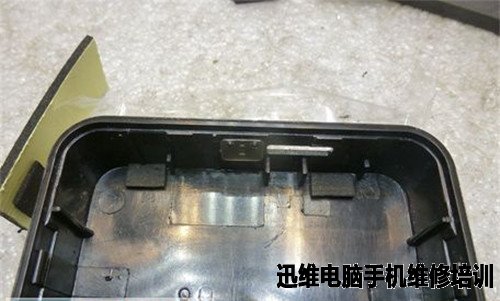

在壳内粘两块垫片，有两个作用:1是避免硬盘向前移动，避免接口板元件短接情况的发生；2是把接口板垫高，使USB接口平整：
顺便把接口板两端的芯片也粘一块，以填充接口板与硬盘之间的空隙：

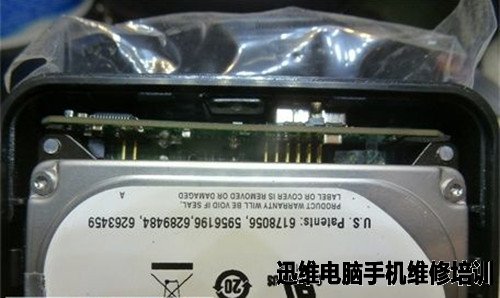

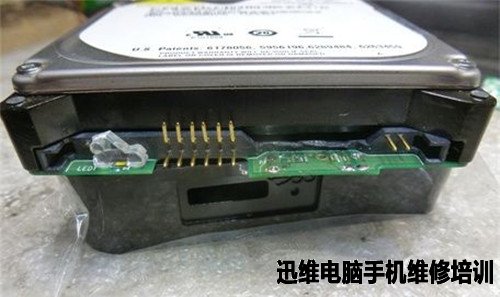

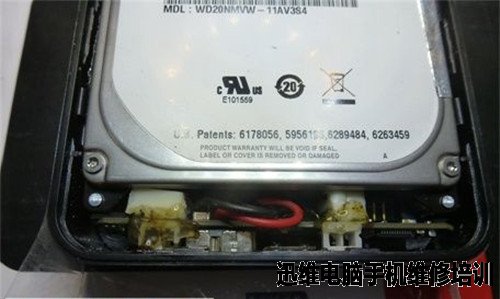

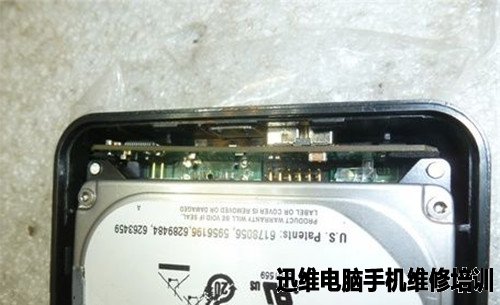

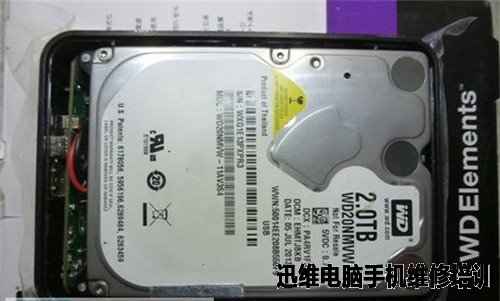

放入壳内的效果。硬盘的测试接口与接口板还是比较近，有短接的风险存在。

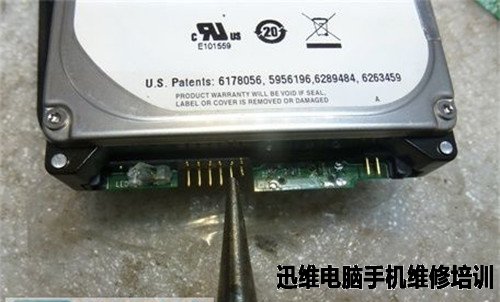

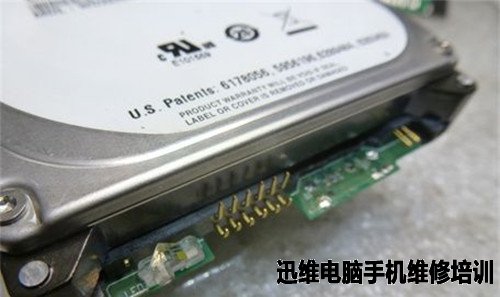

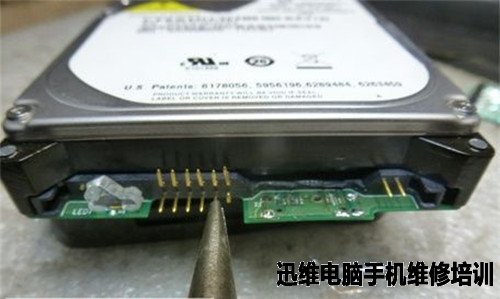

用尖嘴钳把插针转90度，以增大与接口板的距离，同时便于焊接连线：

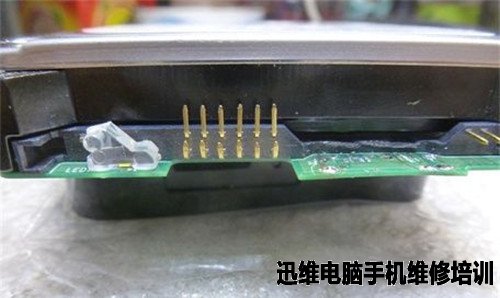

是不是有点虎口掰牙的感觉？工作完成，来个照：

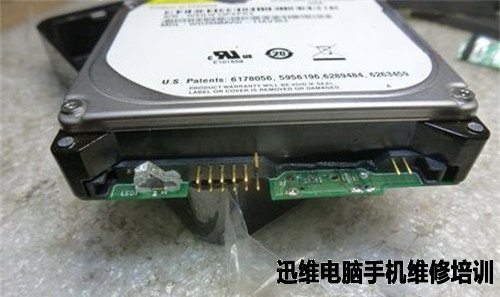

再组装到一起，看看效果，好多了：

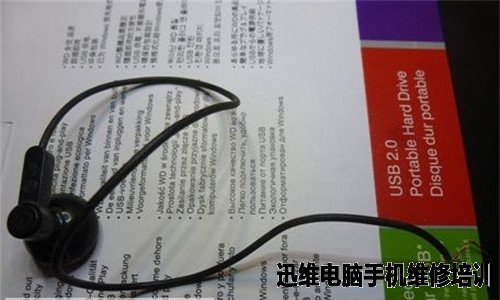

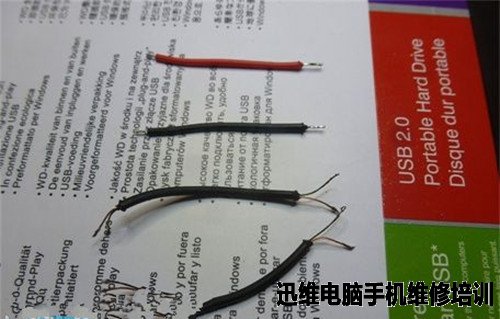

接下来就是要准备连接线啦。找根闲置的耳机，这种线比较软，有利于组装。此外，再找两根粗点的做电源线：
这是做好的连线：
前期准备工作告一段落，接下来就是连接工作啦。看一下接口板的SATA接口定义：

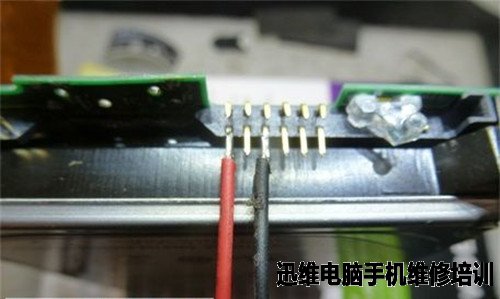

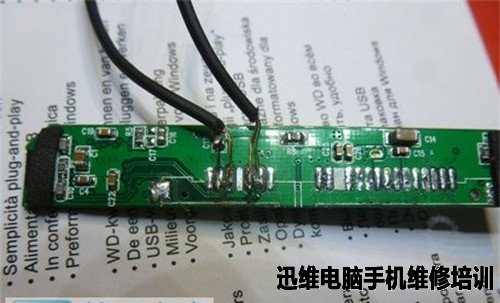

连线先焊接好一端：

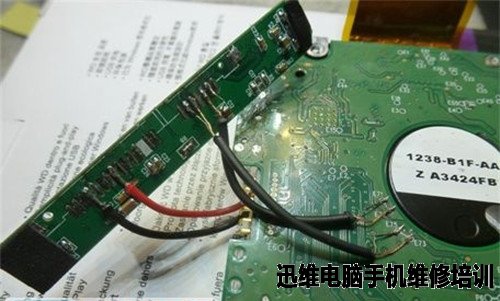

然后对接：

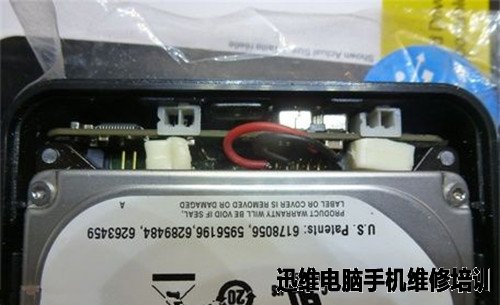

装入壳内。为防止在插拔USB连接线的过程中对接口板的影响，还需要想办法将接口板进行固定：

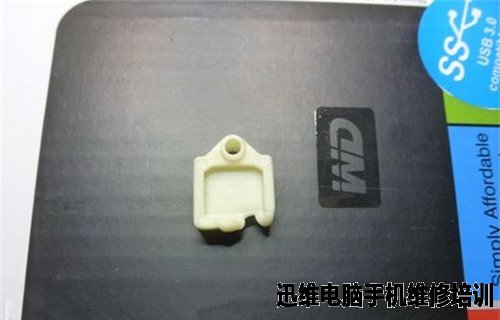

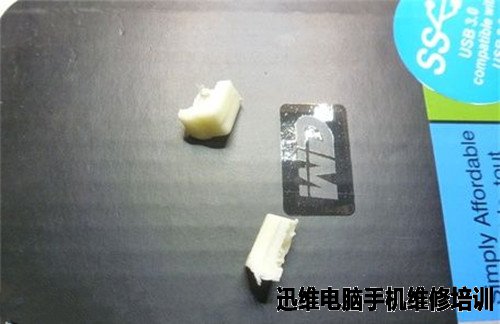

手边找到一个窗帘上的挂件，加工之：

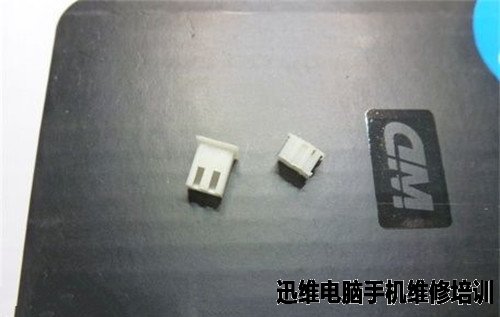

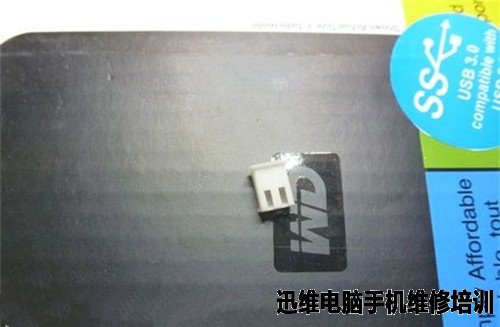

再加工一个接口插件：
调整固定位置后的效果：
打胶固定：

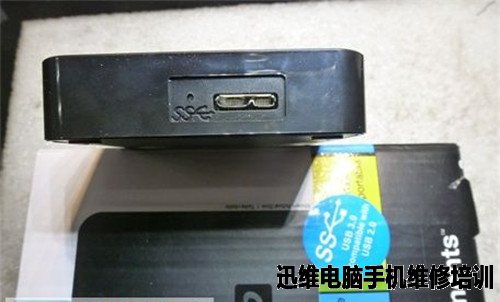

组装完毕后的接口：

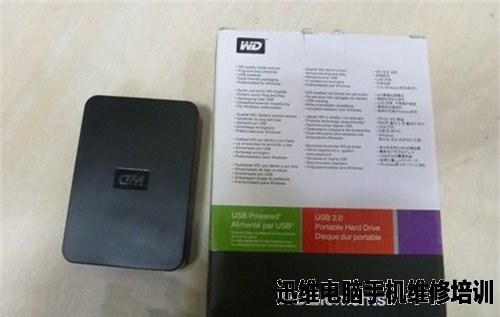

看像不像原装的？

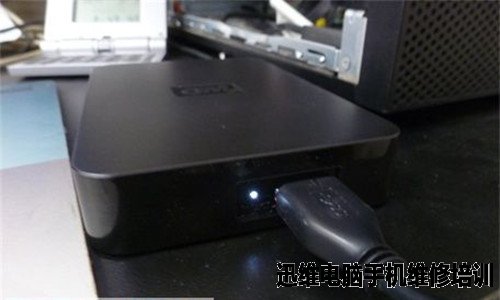

连接到电脑上：
顺利认到移动硬盘：
至此，历时好几个月的关于2T西数移动硬盘的维修结束，过程比较艰辛，如果网友有更好的西数移动硬盘的维修方法，欢迎来迅维论坛交流学习。
