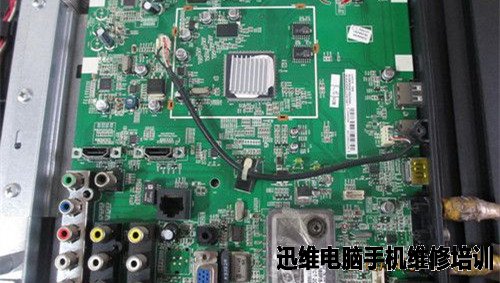

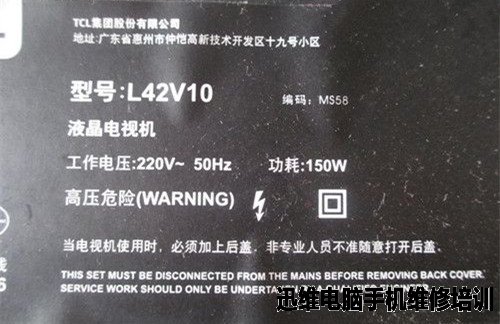

同行送修一台TCL  L42V10的液晶电视机，故障为二次开机后屏上刚刚显示‘TCL’标志时电视机就自动待机了。待机后可以二次再开机，开机后故障如前。同行已经通过换板试验，知道故障在主板上。


TCL液晶电视L42V10自动待机维修（图1）


TCL液晶电视L42V10自动待机维修（图2）

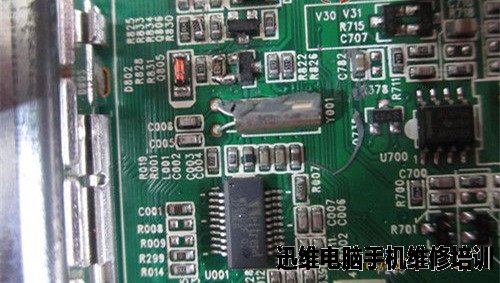

　　经过观察，发现电视机自动待机时指示灯有绿红变化，说明电视机自动待机应该是CPU发出的指令。拆机后，清理按键走线和遥控接收信号走线，发现两者均送至U001、WT6702F贴片式小型微控制器。于是在网上下载了一份该机的主板线路图。


TCL液晶电视L42V10自动待机维修（图3）

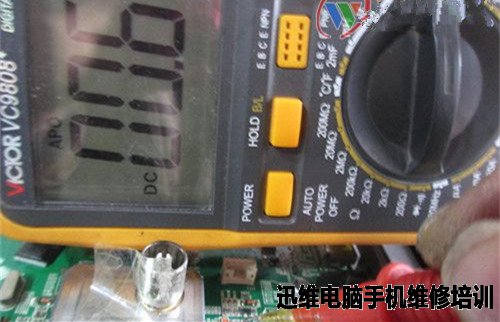

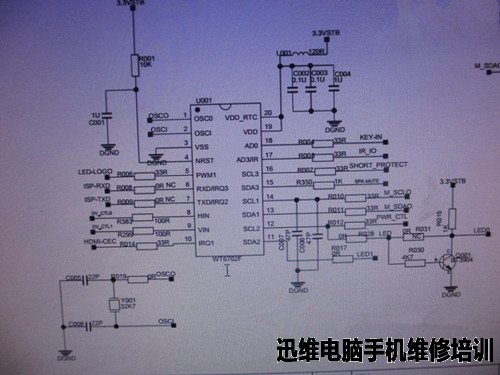

　　对U001的引脚功能进行分析，发现U001的16脚标识为SHORT  PROTECT，译为短路保护。经测试发现电视机自动待机时16脚为0.5V低电位！


TCL液晶电视L42V10自动待机维修（图4）

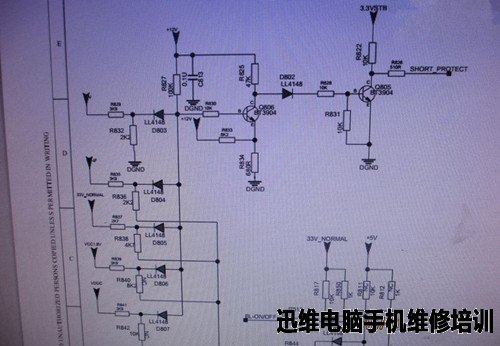

　　对16脚外围保护电路进行分析，保护电路的工作原理是：当主板上的12V、5V、3.3V、1.8V或内核VDDC电压其中之一因故障而消失时，与之对应的二极管导通，将Q806的b极电位拉低，Q806由正常的导通变为截止，其c极输出高电平，经D802、R828后加至Q805的b极，Q805饱和导通，将U001的16脚由正常的高电平拉为低电平。据此认为主板上有故障而发出保护性待机指令。


TCL液晶电视L42V10自动待机维修（图5）


　　将U001的16脚外接电阻R007焊下，使保护电路先短暂失效。试机，电视机已经图声正常了，说明保护电路有故障！随即对保护电路进行检查，原来是覆盖了硅橡胶的Q805基极对地电阻R831 10K开路。更换R831并复原R007后试机修复。


TCL液晶电视L42V10自动待机维修（图6）


TCL液晶电视L42V10自动待机维修（图7）
