康佳LC32F1000PD自动停机维修一例
更新时间：2016-12-21 浏览量：345

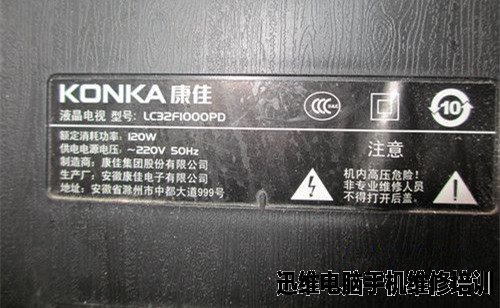

接修一台康佳32英寸的液晶电视机，冷开机图声正常，工作一会儿后不定时自动停机。停机后指示灯不亮，无图无声。
康佳LC32F1000PD自动停机维修（图1）

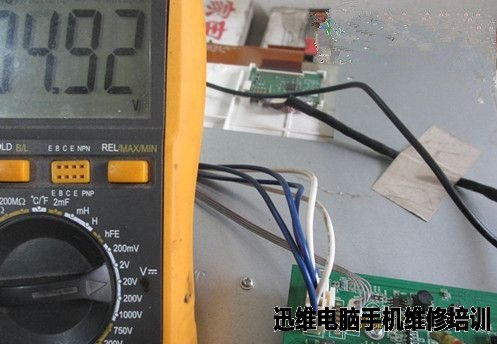

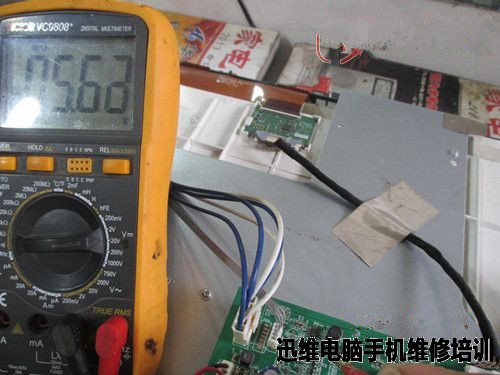

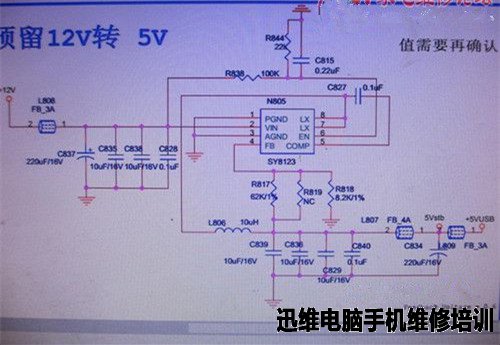

拆机检修，发现电视机停机后电源板输出的12V电压正常，判断故障在主板上。测试主板35016492的DC-DC芯片N805 SY8123 12V转5V，发现5V电压不稳定，一直在变动，有时升高到7V左右，此时电视机就自动停机了。5V升高一般是FB的上取样电阻变大或者下取样电阻变小所致。
康佳LC32F1000PD自动停机维修（图2）
康佳LC32F1000PD自动停机维修（图3）

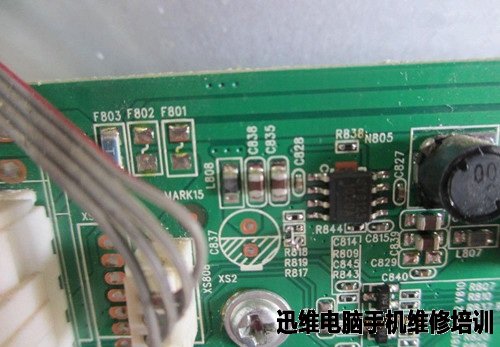

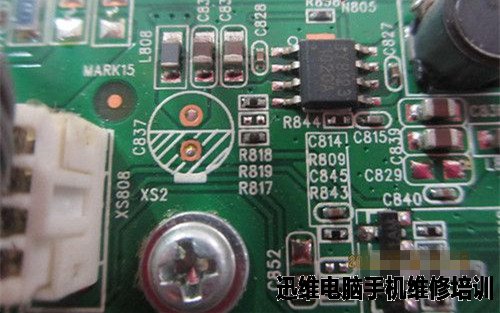

目测N805 SY8123的4脚FB的上取样电阻R817 62K颜色变深，疑损坏！用风枪吹下R817测试，发现R817阻值在62K至100K左右变化！
康佳LC32F1000PD自动停机维修（图4）
康佳LC32F1000PD自动停机维修（图5）
用一支47K和15K的电阻串联后代换R817。
康佳LC32F1000PD自动停机维修（图6）
康佳LC32F1000PD自动停机维修（图7）

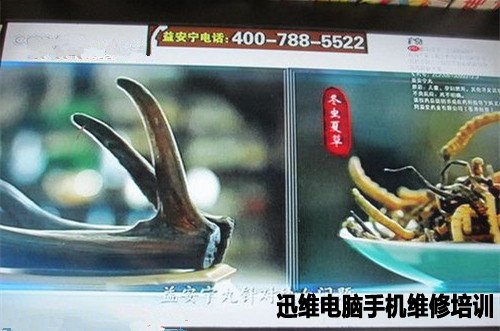

试机OK。
康佳LC32F1000PD自动停机维修（图8）
