　　接客户一台明基显示器，故障为开机屏幕亮一下后黑屏。

明基显示器开机屏幕亮一下后黑屏维修图1

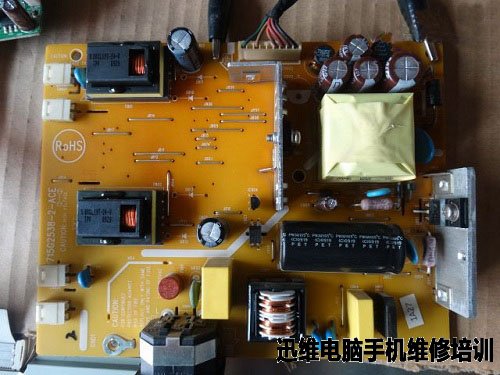

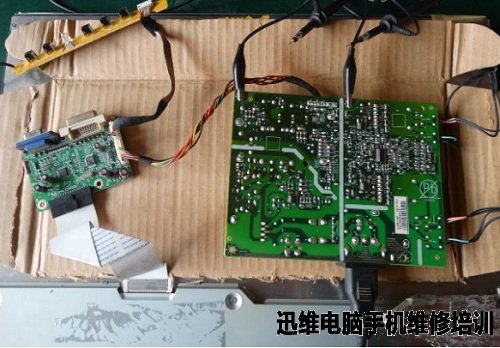

　　拆机，根据往常的维修经验，先来个望闻问切，没有发现电容鼓包、芯片烧焦现象。

明基显示器开机屏幕亮一下后黑屏维修图2

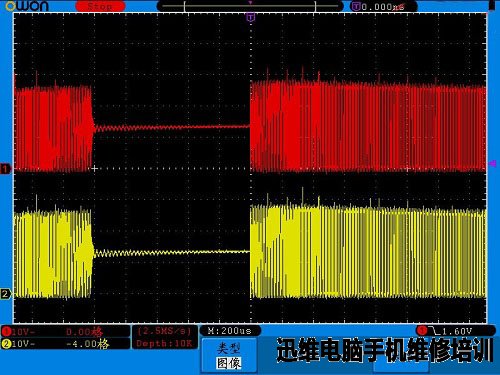

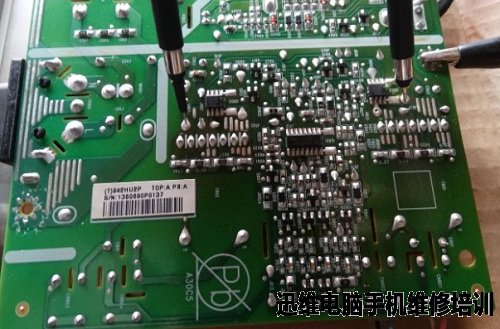

　　用示波器测高压变压器初级端，对比两个引脚振荡信号，仔细观察，开始端波形相同。

明基显示器开机屏幕亮一下后黑屏维修图3

明基显示器开机屏幕亮一下后黑屏维修图4

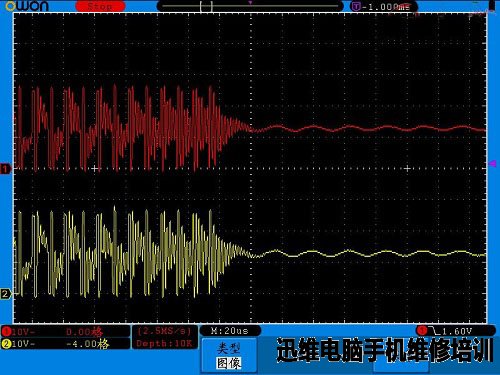

　　结束端波形也一致。

明基显示器开机屏幕亮一下后黑屏维修图5

　　基本可以排除高压变压器和灯管问题。

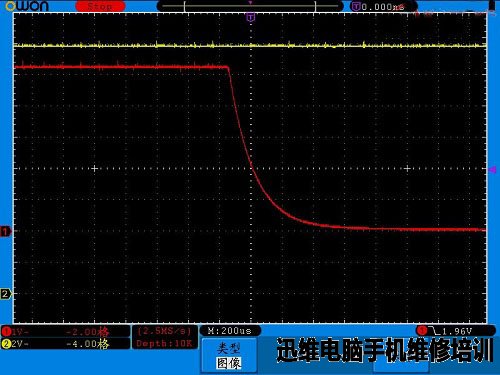

　　接着查供电，看+5V电压工作一下掉了下来，+16V电压却一直稳定，既然这样，故障范围已基本确定。

明基显示器开机屏幕亮一下后黑屏维修图6

　　查5V供电负载没短路，看5V供电波形也无交流杂波。

　　5V保护会是谁导致的呢？

　　借用福尔摩斯推论：5V掉电在先，虽然负载不存在短路，供电也无杂波，但故障确认在+5V电路无疑，这条线上还有什么元件出问题呢？——功率不足！

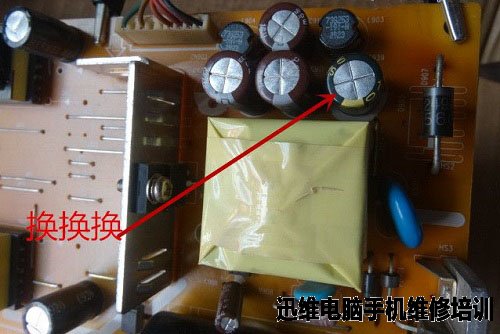

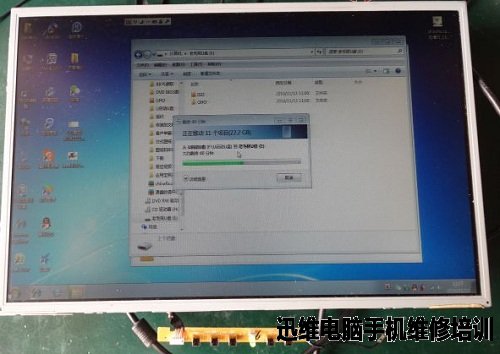

　　飞快地换下5V滤波电容，开机，机子已正常。维修到此结束。

明基显示器开机屏幕亮一下后黑屏维修图7

明基显示器开机屏幕亮一下后黑屏维修图8
