机器型号：飞利浦273E3L（27吋）



　　故障现象：液晶显示器白屏

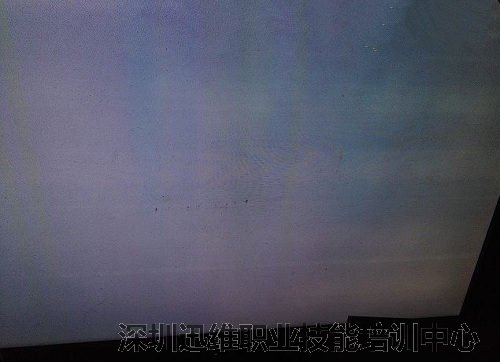

　　接一台型号为273E3L 27吋飞利浦液晶显示器，故障为通电10秒图像正常，10秒后，立即白屏，还有各种暗彩条。



飞利浦273E3L液晶显示器白屏维修 图1



　　维修过程：

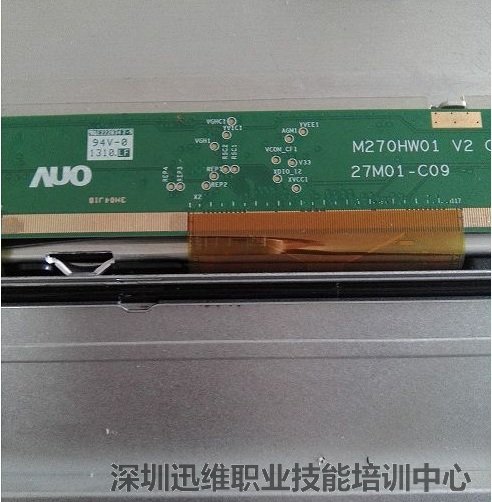

　　首先认为该故障来自逻辑板，撬开显示器的壳子，逻辑板AUO，友达屏。



飞利浦273E3L液晶显示器白屏维修 图2

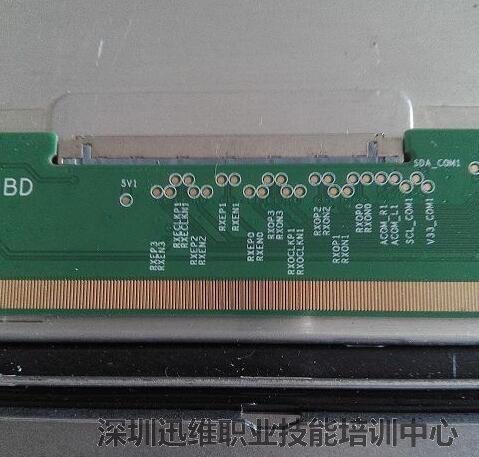

　　先看上屏电压，板子标示5V1那里，只有3.42V，这不对呀，应该是5V的。



飞利浦273E3L液晶显示器白屏维修 图3

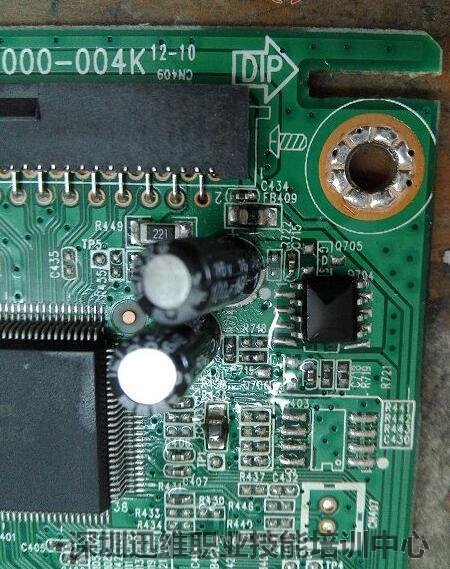

　　把屏线与逻辑板断开，测主板输出还是3V左右，很明显是逻辑板供电不足，检查发现，逻辑板5V供电是由主板的一个叫4411的8脚场效应管控制，该管是一个P沟道场效应管，D极输出5V，S极直接接电源板5V，而G极，通过二个电阻和一个NPN三极管接地。说明这个4411只是一个开关控制管。



飞利浦273E3L液晶显示器白屏维修 图4



　　先把这个场管和三极管换掉，没有这个4411，在一块废的液晶电视主板上找了一个STM4639的P管换上。



飞利浦273E3L液晶显示器白屏维修 图5

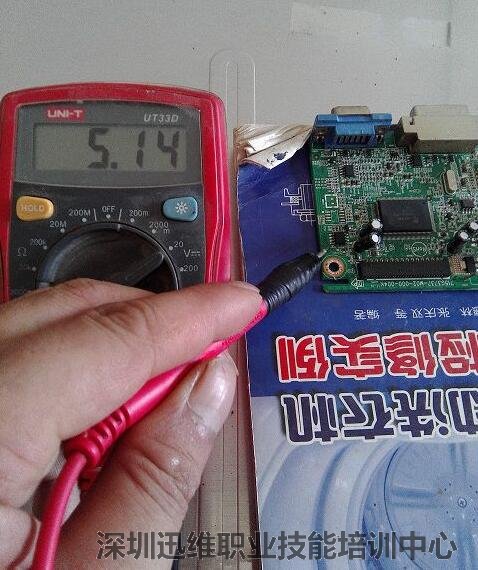

　　换好，再测STM4639 D极，完美的输出5V。



飞利浦273E3L液晶显示器白屏维修 图6

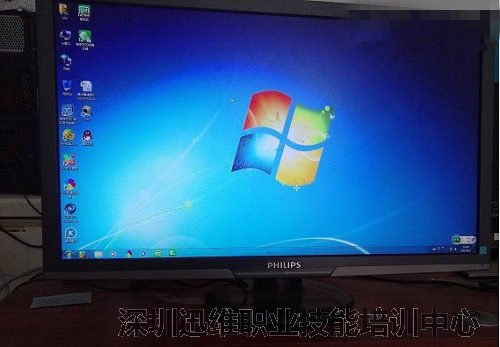

　　装好机子，完美的显示图像，至此，飞利浦273E3L由于供电不足导致的液晶显示器白屏故障维修结束。



飞利浦273E3L液晶显示器白屏维修 图7
