　　【机器型号】：三星LA40C550J1F

　　【故障现象】：开机有声音无图像

　　【维修过程】：

　　开机指示灯亮，二次开机后指示灯闪烁然后熄灭，背光不亮，测逻辑板上屏供电12V正常，再测主板给电源板的背光开关控制信号BLU-ON信号由5.2V慢慢往下降，判断是逆变部分没有工作而引起保护了。

　　此机逆变部分主芯片型号是LX6503A。

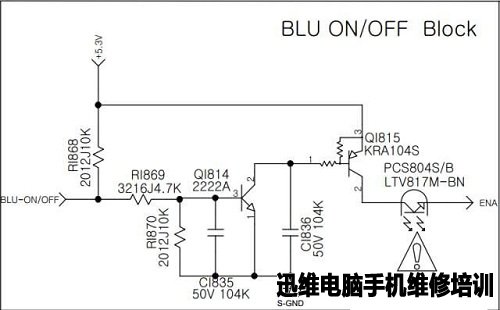

　　首先测量其使能控制脚7脚电压，在开机瞬间只有0.33V，看来是启动信号没有过来，启动形成部分见下图：

图1　三星LA40C550J1F显示器维修

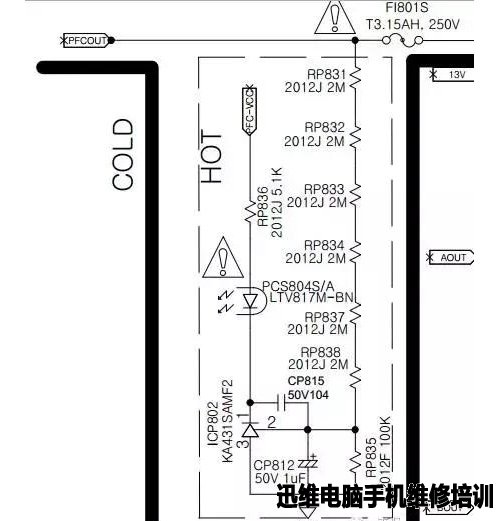

　　测量Q1815 2脚有5.3V电压，PCS804S 4脚没有电压，说明此光耦没有工作，此光耦是检测PFC电路的，测量PFC379.3V，应该正常，见下图：

图2　三星LA40C550J1F显示器维修

　　测PFC VCC正常，光耦2脚没电压，把几个取样电阻下面的胶处理再翻过来焊还是没好，再仔细观察发现此光耦的2脚有点发黑，用放大镜看原来是虚焊了，补焊后故障排除。维修到此结束！
