液晶电源板维修案例
更新时间：2017-01-07 浏览量：392
故障现象：显示器的症状为不开机，开关灯也不亮。
维修过程：

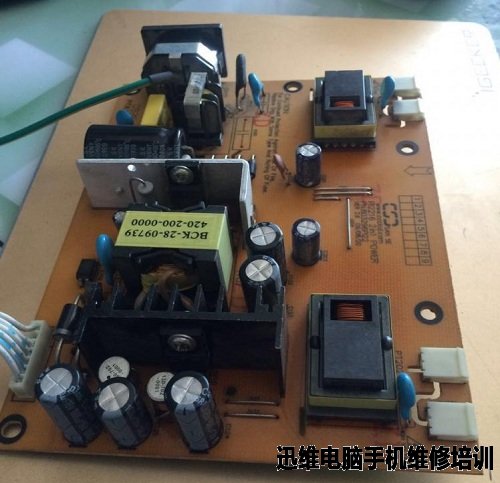

拆下的液晶电源板，测保险丝正常。
液晶电源板维修 图1

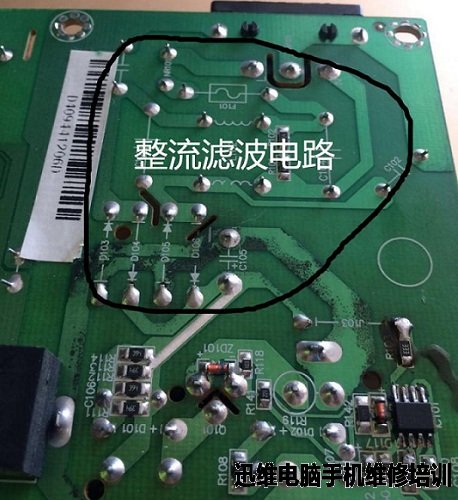

然后上电测量电源板输出的12V和5V，都没有；再测大电容有直流300V左右电压。说明电源板的整流滤波部分没有问题。
液晶电源板维修 图2

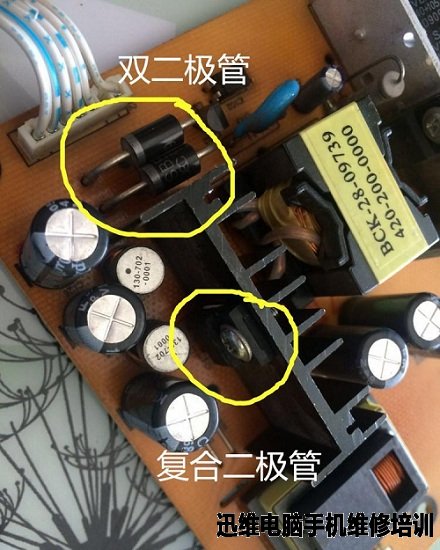

接下来断电，对大电容进行放电，再测量直流部分的复合二极管，这块电源板的12V和5V采用的是不一样的二极管，一个是双二极管并联，一个是采用复合二极管，测量发现复合二极管短路，拆下复合二极管测量，发现里面的一个二极管短路，更换复合二极管。
液晶电源板维修 图3

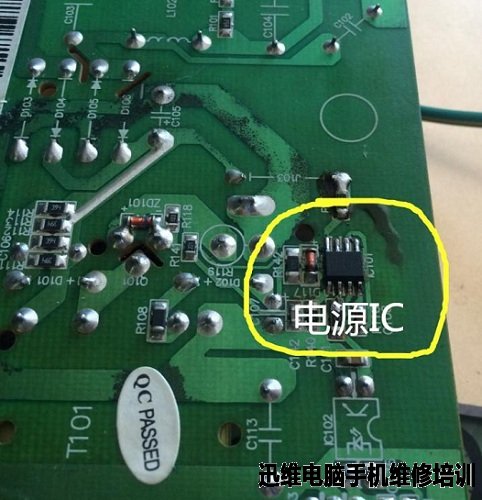

上电测试，还是没有12V、5V输出。继续测，开关管没有短路，电源IC有300V启动电压，应该是电源IC也损坏了。查看电源IC是LD7575BGS，更换后，再测，12V、5V电源有了。电源板维修到此结束了。
液晶电源板维修 图4
