【显卡型号】NVIDIA GeForce GTX 780

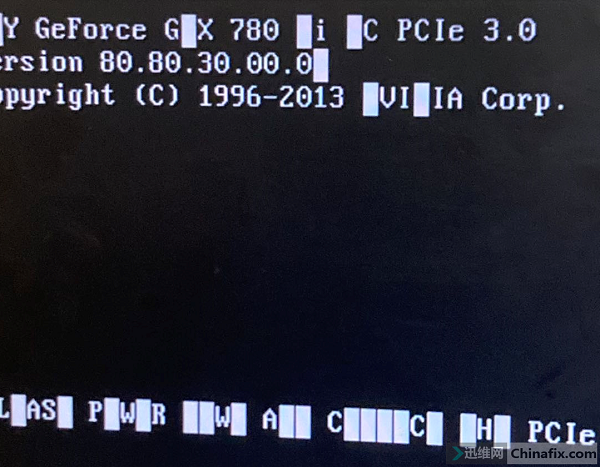

【故障现象】显卡开机花屏

【维修过程】

　　收到一张NVIDIA GeForce GTX 780显卡，故障显卡开机花屏。

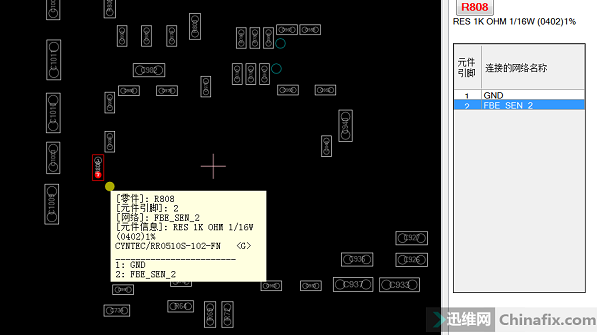

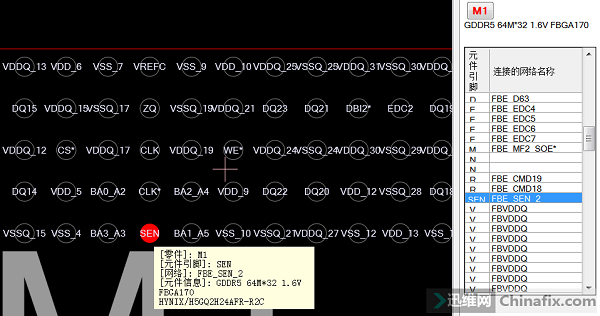

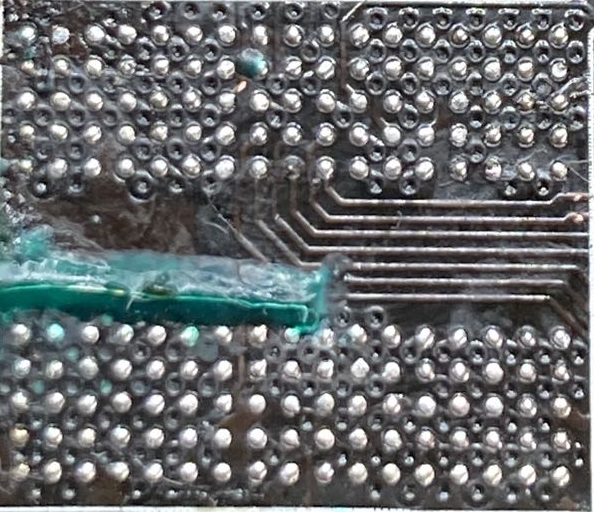

　　mats找到有问题的显存，把显存拆下来测试是好的，检查PCB板上的焊点发现2处是断路的，其中一个找到断线的地方接上了。另外一个断路是SEN点，从点位图看是连接背板的1K电阻电阻。

　　不会打孔接线，只能用飞线把焊点连接出来，然后接到背板的电阻。

　　第一次，用0.1mm的漆包线，然后加上绿油，太高了。显存颗粒的中间要比两边厚，结果焊接的时候，飞线把显存顶起来了，一边高一边低，虚焊了。

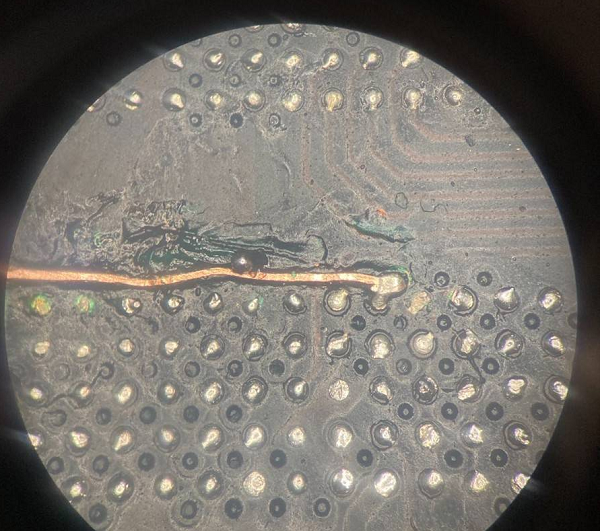

　　第2次，把飞线拆了，重新布线。将飞线靠近两边的焊点，绿油也只加在一头一尾，中间就不加绿油。用重物压着飞线靠近板面，然后绿油固话之后，再用刀削掉一部分飞线，减少高度。在显微镜里，用0.45的锡珠跟飞线做了比较，飞线已经很低了。然后焊接显存，就正常了。
