GTX650显卡不亮机维修案例
更新时间:2016-05-16 浏览量:8474

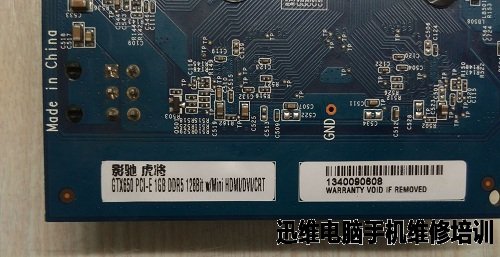

同行丢来一张显卡,型号是影驰GTX650虎将1G,说是以前收来的点亮后收藏。最近拿出来给人装机的时候发现点不亮,问我能不能修?我说可以。
GTX650显卡不亮机维修(图1)
GTX650显卡不亮机维修(图2)
拆掉散热芯片发现没有BGA加焊的痕迹,看诊断卡走码无冗余拖沓。卡的PCB板上有各大供电测试点方便我们维修测试。各个供电如下:
GTX650显卡不亮机维修(图3)
5V:5.10V,正常。
GPU_V:0.95V,正常。
DDR_V:1.53V,正常。
PCI_V:0.08V,不正常。
看的出来PCI_V供电不正常。可能大家不明白这个到底是什么含义?其实我也不是很清楚,毕竟显卡图纸很少,尤其是新的显卡。这个供电我理解为Intel主板上的PLL锁相环供电,大概是1.0V-1.1V的样子,不能少,否则显卡核心不能正常工作,自然就无输出画面。
GTX650显卡不亮机维修(图4)
GTX650显卡不亮机维修(图5)

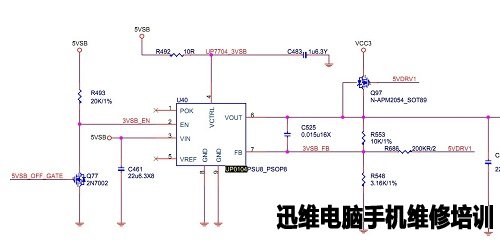

该显卡的PCI_V供电由UP0104S这个电压转换芯片来提供。找不到UP0104S的定义,找来一份UP0104P的定义图,虽然这两个芯片是无法代换,但大致是EN开启,供电输入,供电输出还是一样的。具体看图纸(借用微星MS-7680主板,3VSB供电输出部分)。
实际检测发现,除了3脚供电输入有1.53V之外,其他引脚都是0V低电平。不过我们也明白这个供电是把显存供电来作为转换。因此这个显卡的上电时序是:5V---GPU核心供电---显存供电---PLL锁相环供电。找2脚EN开启供电出处,跑线到背面,发现情况这样:
GTX650显卡不亮机维修(图6)
原来是有个分压电阻遭受物理损坏。看标识应该是个222电阻,和上面的162电阻做成分压出的EN信号。上电后检测,发现222电阻一段是12V供电,另一端是0.08V。经过分压计算,理论上应该出5V左右的EN开启。而主板图纸上UP0104P的EN开启供电正好也是5V左右。因此确定去找一个2.2K的电阻来。
GTX650显卡不亮机维修(图7)
华硕料板上找到补齐之后,补锡焊接好。上电测试,显示器完美点亮出LOGO。
GTX650显卡不亮机维修(图8)

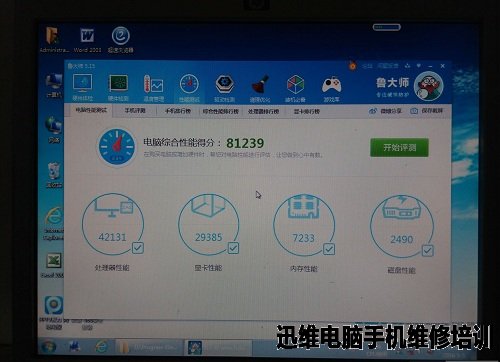

这时测量这个PCI_V引脚是1.07V的供电,说明正常。做个系统跑鲁大师,发现完美过关。到此显卡正式修复。
GTX650显卡不亮机维修(图9)
GTX650显卡不亮机维修(图10)
本文作者ID:轩辕思天
