【故障机型】小米10

【故障现象】开机显示一个空电池，SIM卡1无法识别

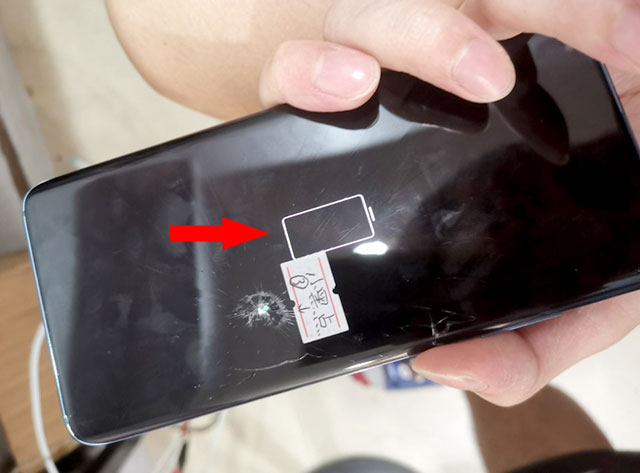

　　收到一重摔小米10故障机，开机出现空的电池标志。

【故障分析】

　　开机出线空电池标多为电池正极的电压检测通路及其芯片损坏导致。

【维修过程】

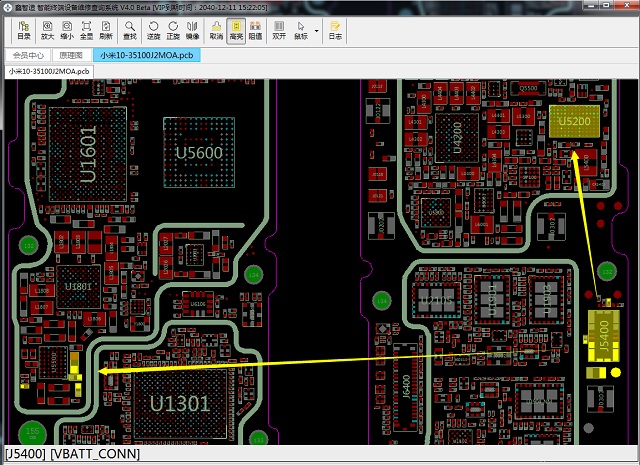

　　从鑫智造点位图看电池正极通两个电源U5500和U5200。

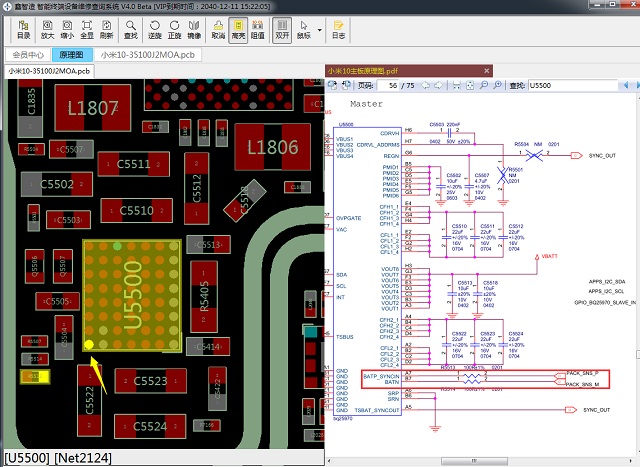

　　我们先看u5500是送到A7脚。从原理图看这个A7脚正是电池正极的检测脚。

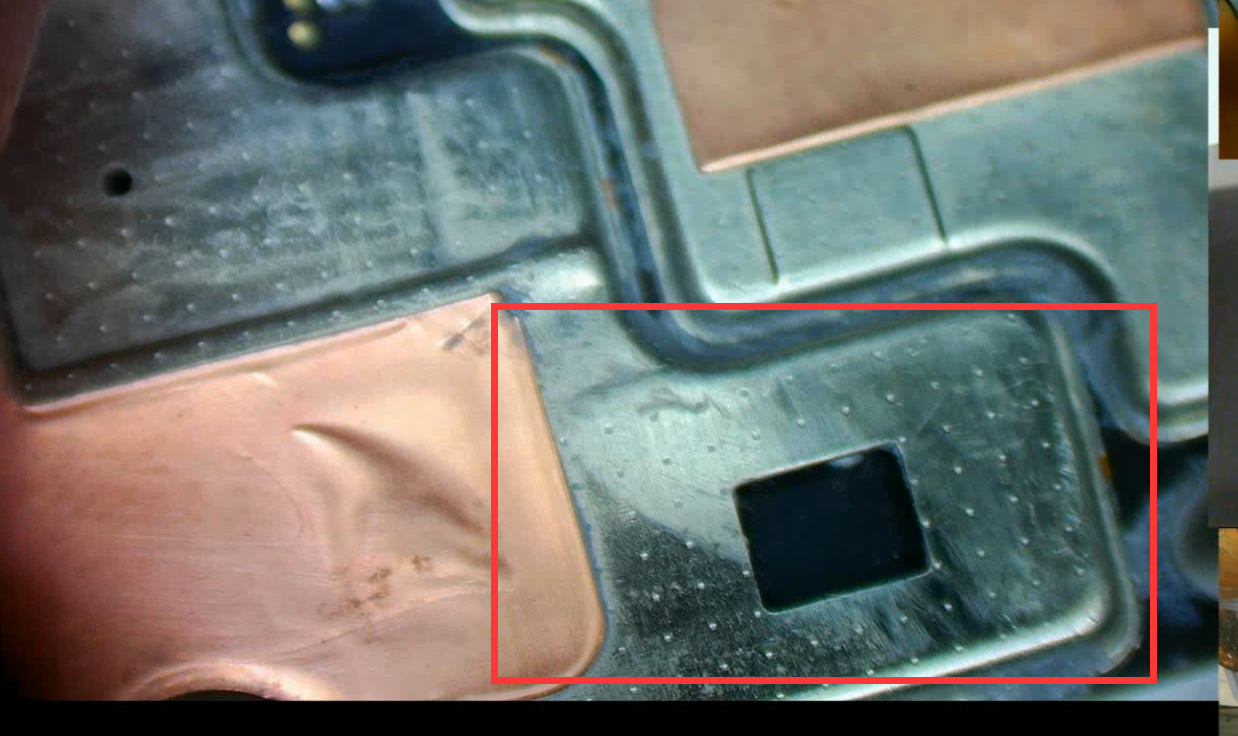

　　观察U5500的屏蔽罩已经有摔过塌陷的痕迹，这种多会导致芯片虚焊。

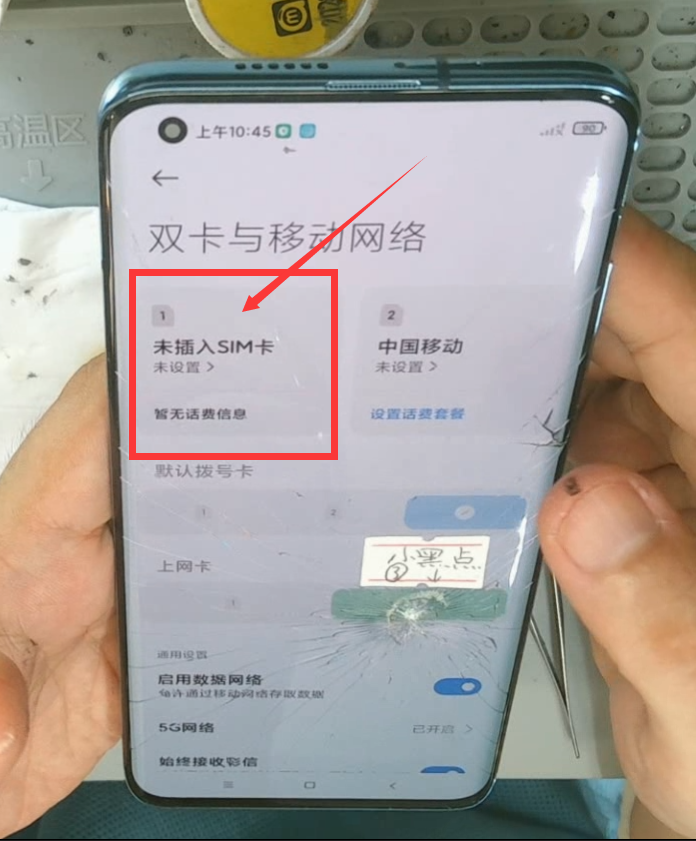

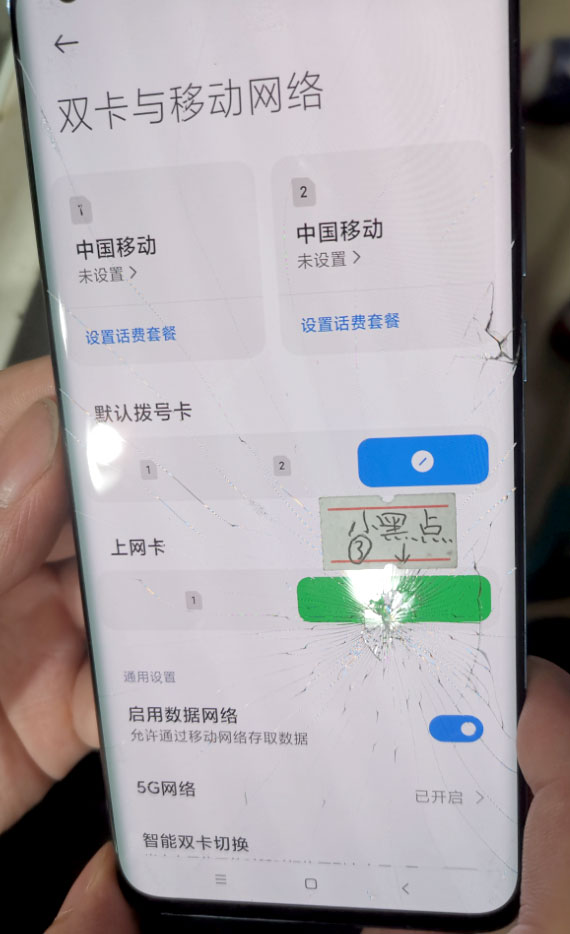

　　直接拆开屏蔽罩对其进行加焊，开机可以正常进系统，但是卡1不读卡。

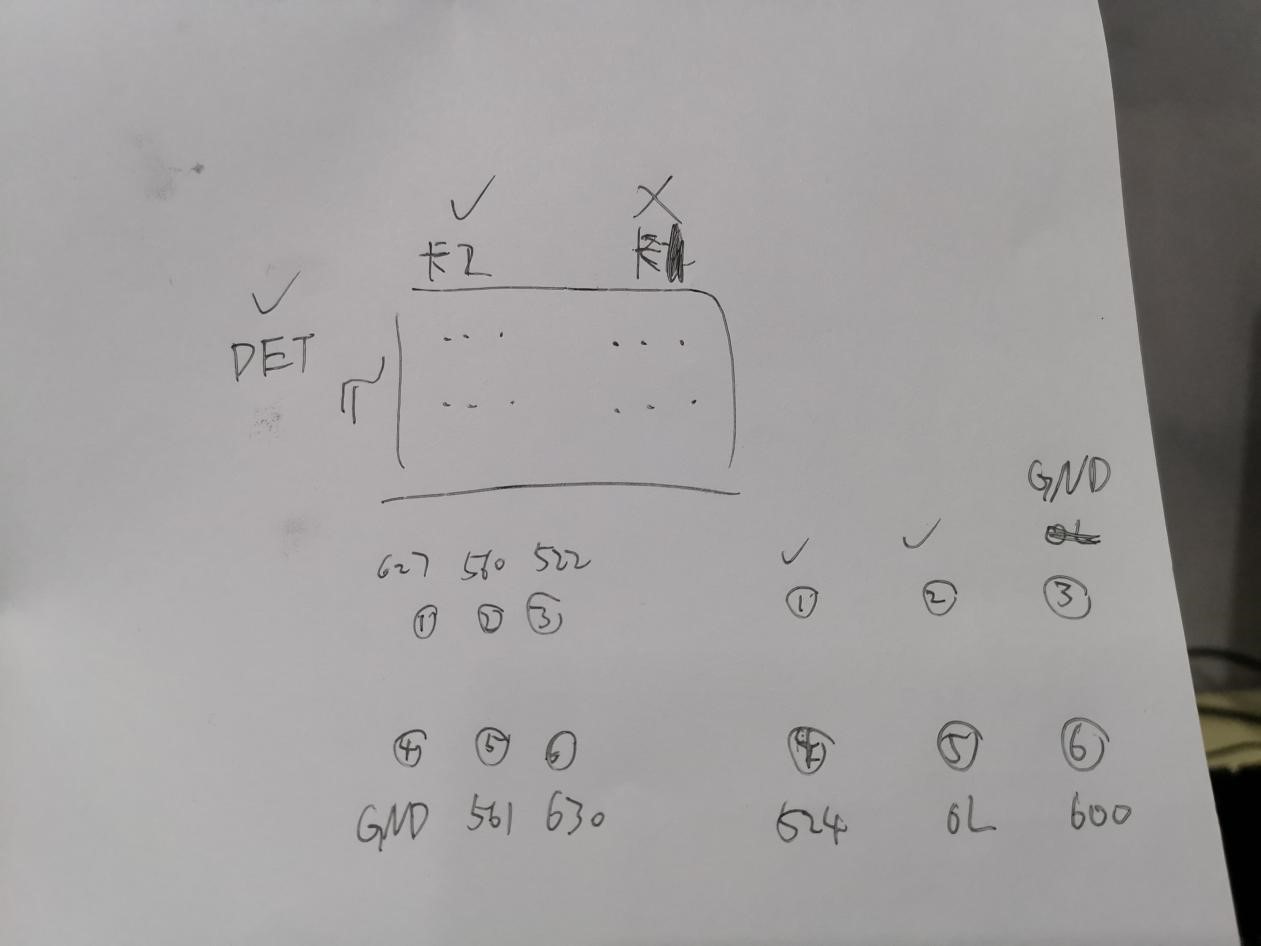

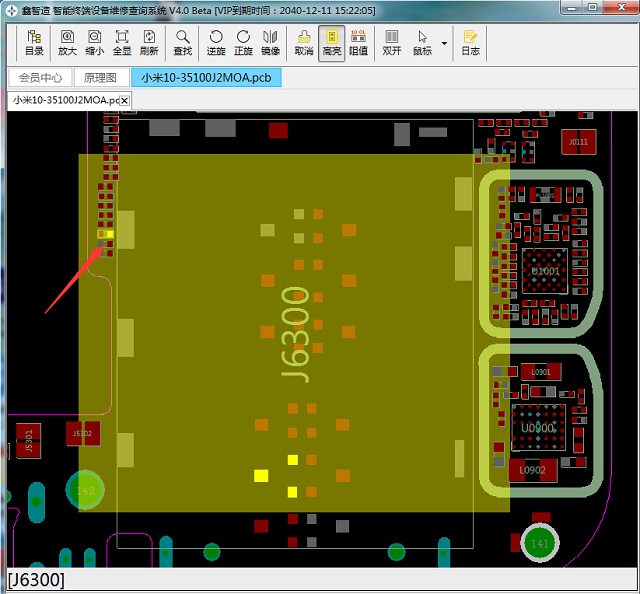

　　两个卡共享一个检测脚，所以检测脚就排除了。打了一下两个卡槽的底脚阻值，发现卡1的第五脚阻值OL，根据点位图测量得知他到电阻R6302断线。

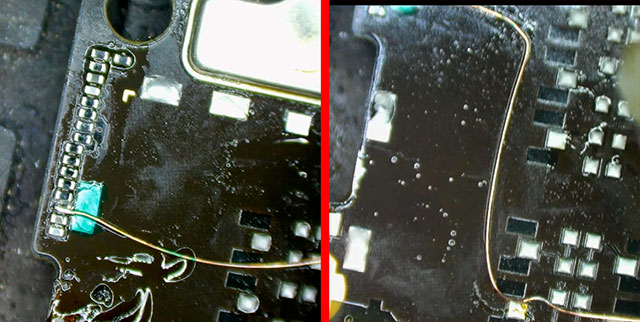

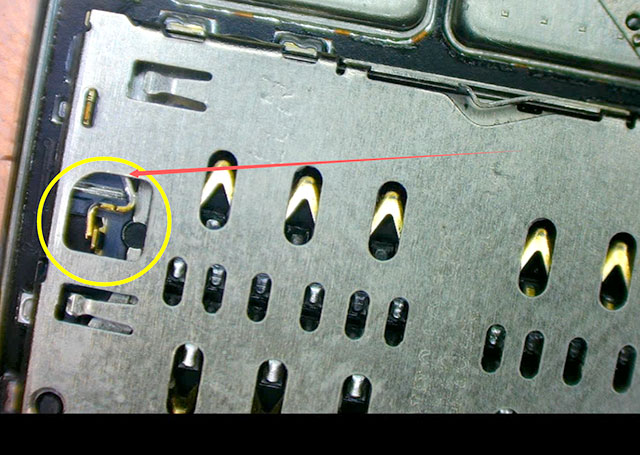

　　我们只能拆开卡槽进行底脚飞线，同时把R6302拆掉短接。

　　装回卡槽测底脚阻值发现卡1、卡2好几个脚都变成了Ol。

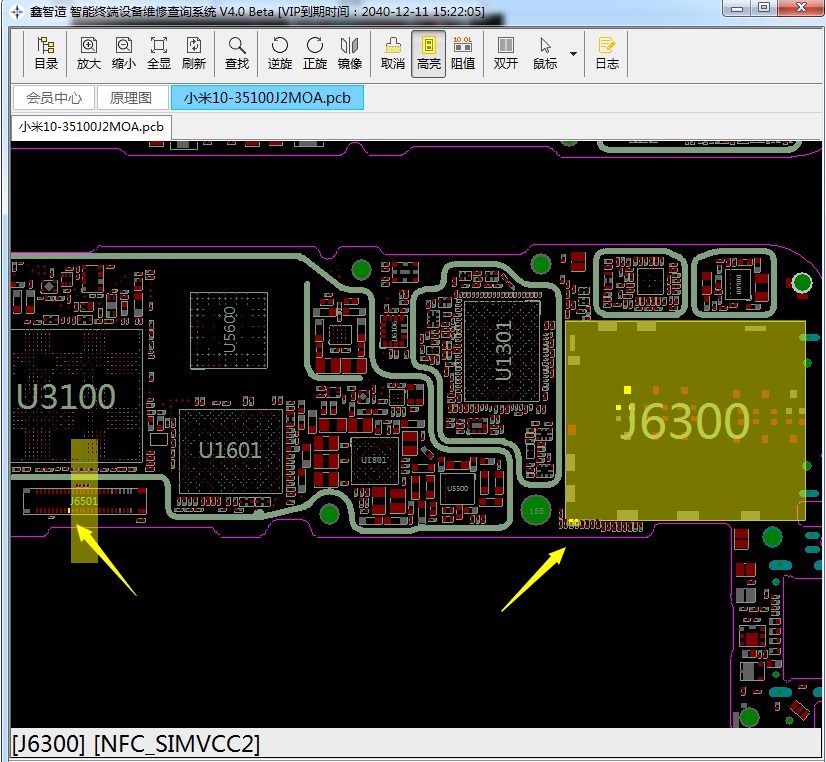

　　原来卡槽底脚也是连到显示小板的.

　　这个显示小板如果不装是不会显示的，也会导卡信号OL，上面集成了OLED显示电路.

　　开机测试，完美修复。

本案例由鑫智造会员原创提供！
