机型：苹果6



　　故障现象:苹果6开机无显示,手机发烫,外接电源供电,开机电流直接跳到1.3A左右,手摸电源芯片烫手。





维修思路:

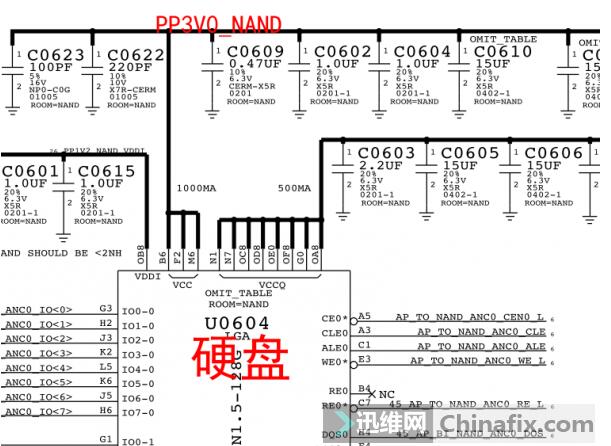

　　开机大电流,电源芯片输出的某组电压短路,电源芯片会烫手,短路的负载一般不会烫手。用外接可调电源输出相应的电压直接给短路的那一组电压供电,摸发烫的地方来判断是电源负载短路还是电源芯片本身短路导致的发烫，用万用表蜂鸣档测量电源芯片输出的各组电压对地阻值,发现PP3V0_NAND对地阻值为0PP3V0_NAND是硬盘3V供电。





　　外接可调电源输出3V电压直接给PP3V0_NAND供电,摸发烫的地方来判断是电源负载短路还是电源芯片本身短路导致的发烫,摸电源芯片不发烫,摸硬盘发烫。

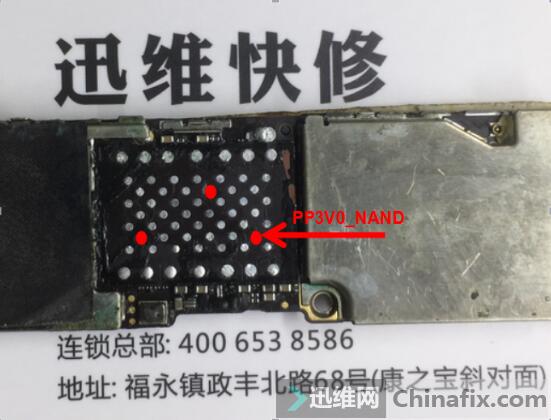

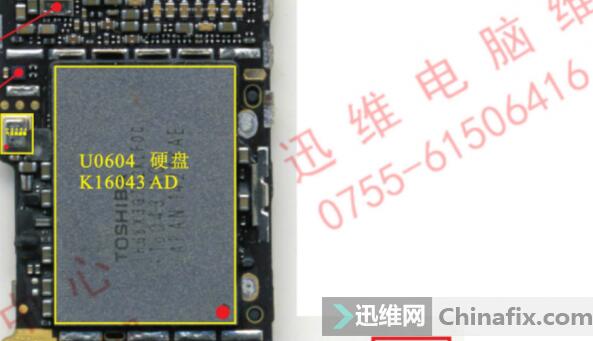

　　拆下硬盘后测量主板PP3V0_NAND对地不短路,难道是硬盘本身短路?





　　测量硬盘PP3V0_NAND对地不短路,难道拆下硬盘后短路的地方已断开。

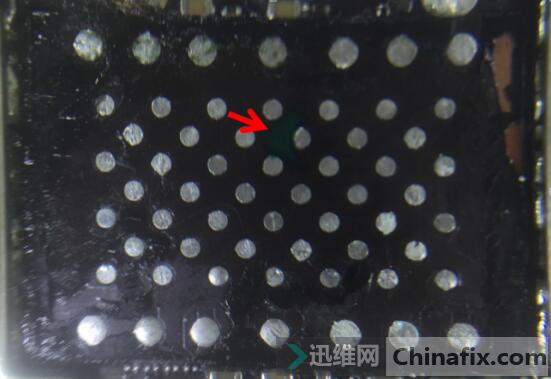

　　用放大镜看硬盘F2脚焊盘旁边的地线漏铜，拆下硬盘后短路的地方已断开。

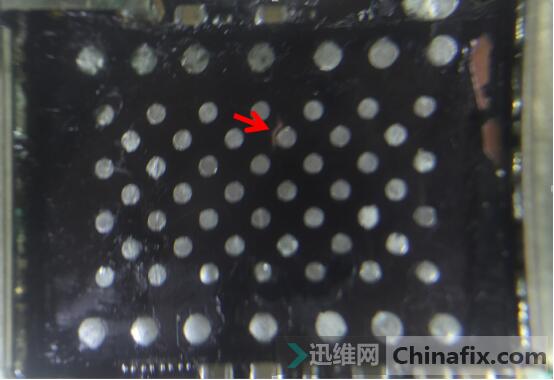

　　用绿油把漏铜的地方绝缘固化。

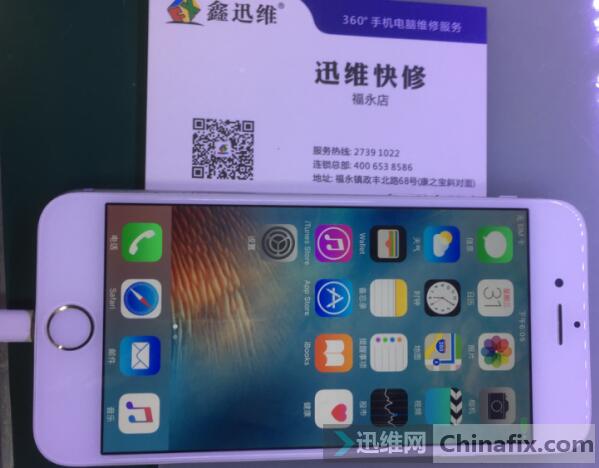

　　硬盘重植锡后，重新焊接在主板上，开机测试一切正常。
