华为荣耀9青春版手机进水无铃声维修

更新时间:2021-05-31 浏览量:230

【机器型号】华为荣耀9青春版

【故障现象】手机进水无铃声

【故障分析】

  华为这种机型都是主电源集成了大小音频,进水我们考虑其供电腐蚀。

【维修过程】

  机器之前小电源有腐蚀,同行重植之后开机了,但是没有铃声。

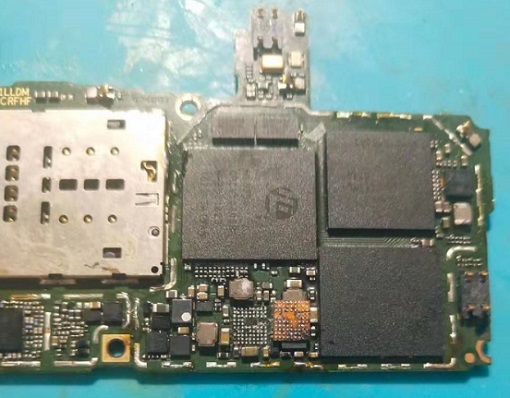

华为荣耀9青春版手机进水无铃声维修 图1

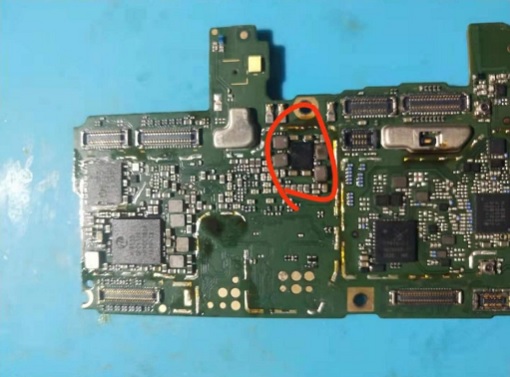

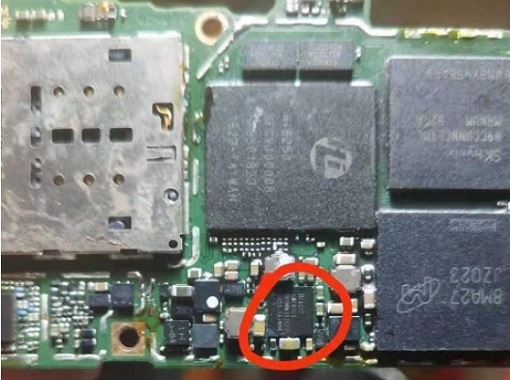

  主电源编号为Hi6555 V110,是一个集成大小音频的电源。

华为荣耀9青春版手机进水无铃声维修 图2

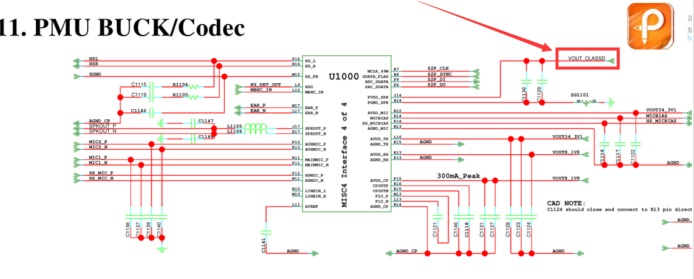

  参照华为荣耀8青春版同款电源原理图,看到这个VOUT_CLASSD就知道要捡钱了,这一路是充电ic发来的5V供电,重摔进水容易导致短路。

华为荣耀9青春版手机进水无铃声维修 图3

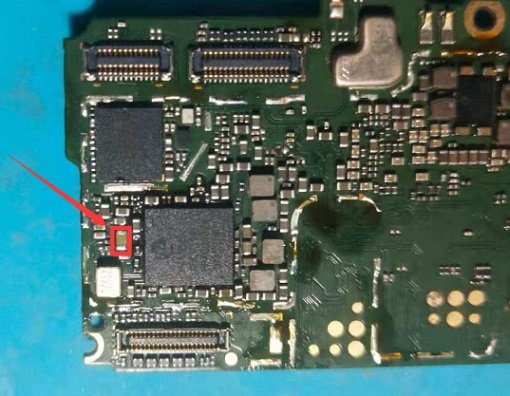

  开机测电源周边电容没有5V电压,最大的这个电容有阻值没电压,掐指一算他就是VOUT_CLASSD通路上的滤波电容。因为大个头最大,而主电源输出的电压他又是最大的。这时可以直接飞线借主供电,飞线后铃声是有了,但是夹电会漏电。

华为荣耀9青春版手机进水无铃声维修 图4

  说明进水后VOUT_CLASSD的发出芯片充电ic底脚有腐蚀。

华为荣耀9青春版手机进水无铃声维修 图5

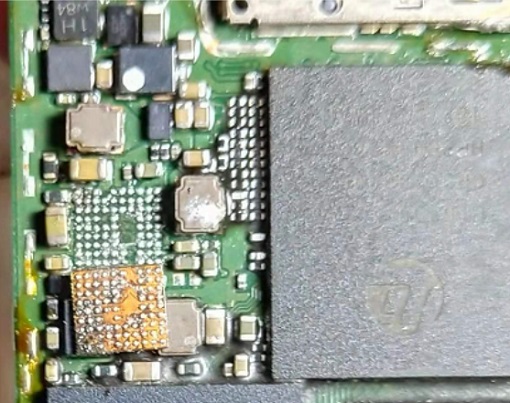

  拆开芯片果然很多电解质,有个脚已经腐蚀掉了,直接更换一个。

华为荣耀9青春版手机进水无铃声维修 图6

  开机测试,完美修复。到此,华为荣耀9青春版手机进水无铃声故障维修结束。

华为荣耀9青春版手机进水无铃声维修 图7
