重摔华为畅享10P手机不显示无背光维修
更新时间：2021-05-25 浏览量：307
【机器型号】华为畅享10P
【故障现象】手机不显示，无背光

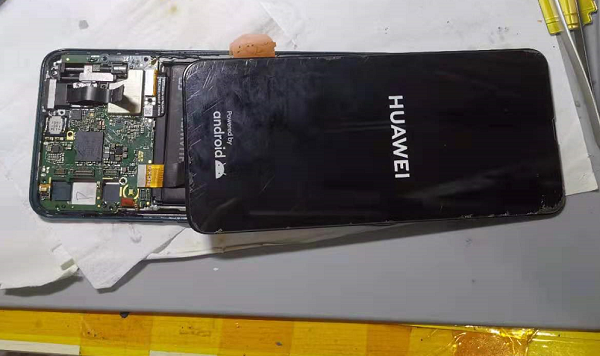

收到一华为畅享10P故障机，客户描述手机摔了之后还能用，充了一宿电还是开机状能接电话但是不显示。更换屏幕开机有震动但是依然不显示、无背光。
【故障分析】摔后无背光不显示，先测量背光显示供电的阻值和电压。
【维修过程】

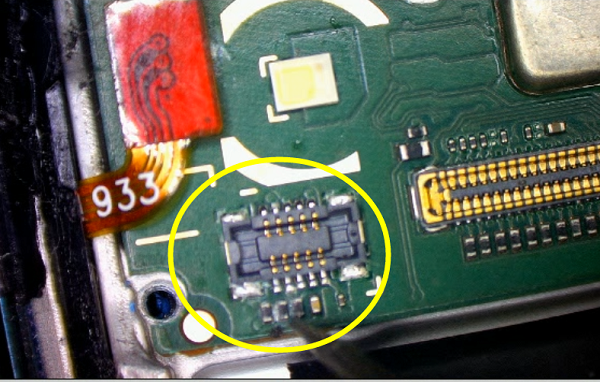

先测背光脚阻值正常，再测显示正负压阻值也正常。这时发现指纹座子有进水痕迹，跟本案似乎没啥关系，大家留意此处伏笔，成为后面破案重要线索。

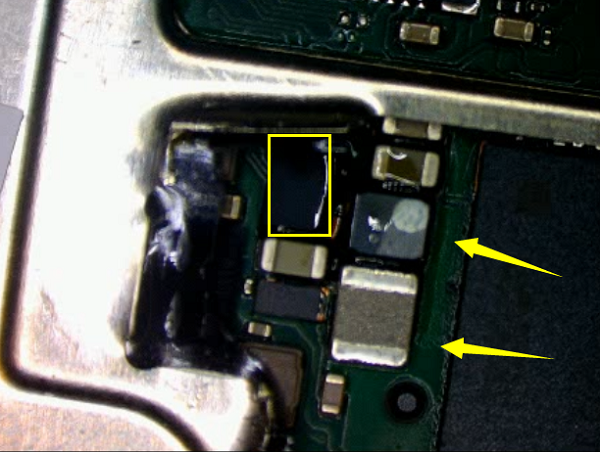

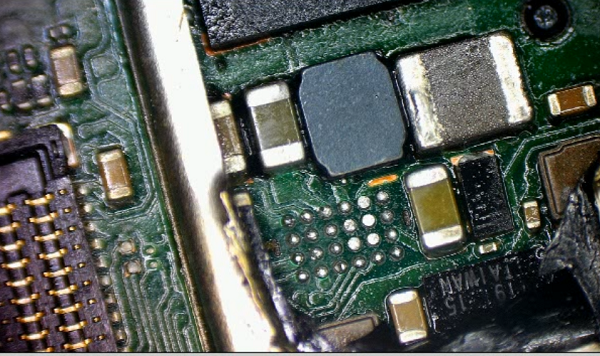

扣上电池测背光脚有3.7V电压。说明背光是好的，但是显示正负电压都测不到。拆开屏蔽罩，看到显示背光集成IC，一个显示电感和一个较大的背光电感。
首先更换显示电感，故障依旧，再更换显示IC，故障依旧，测量耦合电容也正常。再测芯片底脚阻值也正常。

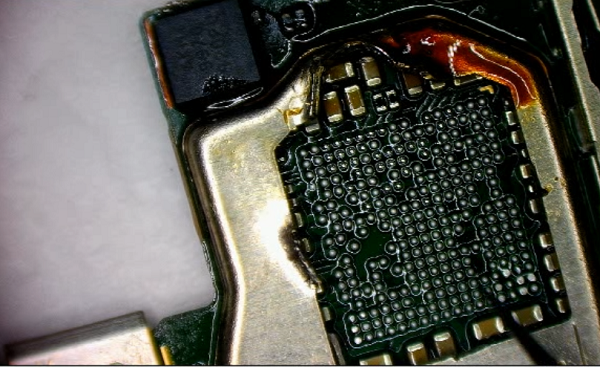

难道cpu虚了？可是阻值没有偏高的怎么回事，cpu虚焊呢？

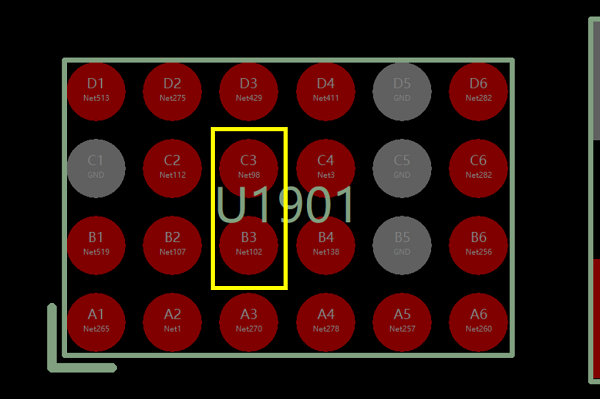

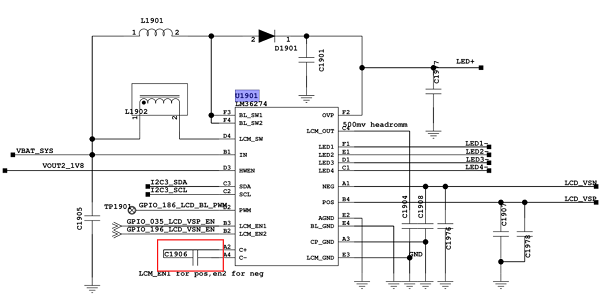

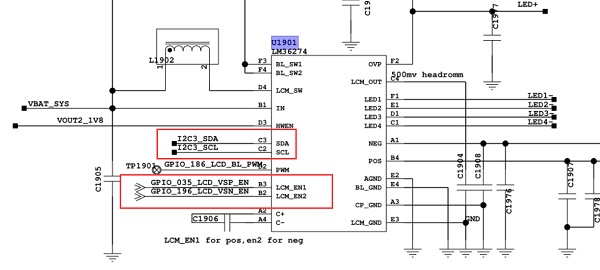

测量显示IC的显示开启脚阻值一样，i2c总线两个脚阻值也一样，可是开机后，只有B2和C2脚有1.8V电压。

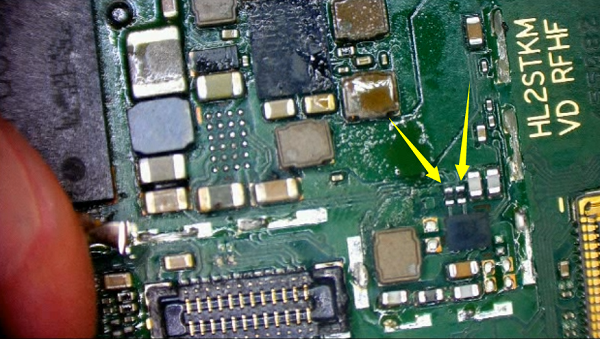

B3和C3开机后没有1.8V。打开鑫智造点位图显示他俩的上拉电阻就在下方。
开机后电阻两头也没有电压，然后一测阻值发现两个电阻左边有阻值，右边接地了。

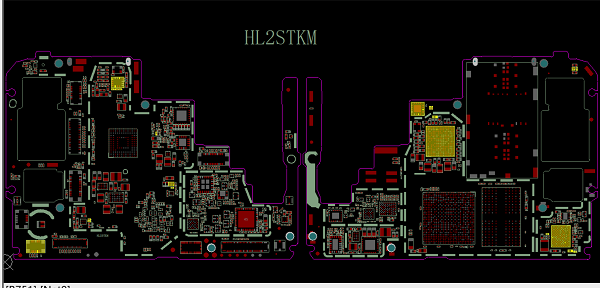

点位图上显示，电阻右端通向这些地方。于是松香大法伺候半天找不到发热。把这些芯片都拆了还是短路。

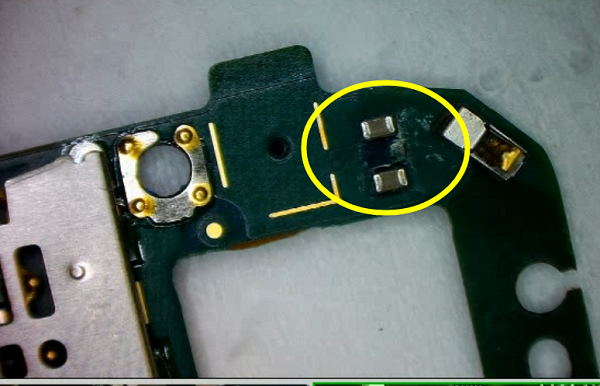

最后用嘴巴找到主板右上角这个指南针ic右边有腐蚀，还记得一开始我们发现指纹座子有腐蚀吗？结果没把他当回事，一致认为是摔得cpu虚焊了，其实和cpu没有一毛钱关系。
扣掉电容，清理干净。开机测试，完美修复。
【故障现象】手机不显示，无背光
收到一华为畅享10P故障机，客户描述手机摔了之后还能用，充了一宿电还是开机状能接电话但是不显示。更换屏幕开机有震动但是依然不显示、无背光。
【故障分析】摔后无背光不显示，先测量背光显示供电的阻值和电压。
【维修过程】
先测背光脚阻值正常，再测显示正负压阻值也正常。这时发现指纹座子有进水痕迹，跟本案似乎没啥关系，大家留意此处伏笔，成为后面破案重要线索。
扣上电池测背光脚有3.7V电压。说明背光是好的，但是显示正负电压都测不到。拆开屏蔽罩，看到显示背光集成IC，一个显示电感和一个较大的背光电感。
首先更换显示电感，故障依旧，再更换显示IC，故障依旧，测量耦合电容也正常。再测芯片底脚阻值也正常。
难道cpu虚了？可是阻值没有偏高的怎么回事，cpu虚焊呢？
测量显示IC的显示开启脚阻值一样，i2c总线两个脚阻值也一样，可是开机后，只有B2和C2脚有1.8V电压。
B3和C3开机后没有1.8V。打开鑫智造点位图显示他俩的上拉电阻就在下方。
开机后电阻两头也没有电压，然后一测阻值发现两个电阻左边有阻值，右边接地了。
点位图上显示，电阻右端通向这些地方。于是松香大法伺候半天找不到发热。把这些芯片都拆了还是短路。
最后用嘴巴找到主板右上角这个指南针ic右边有腐蚀，还记得一开始我们发现指纹座子有腐蚀吗？结果没把他当回事，一致认为是摔得cpu虚焊了，其实和cpu没有一毛钱关系。
扣掉电容，清理干净。开机测试，完美修复。
本案例由鑫智造会员分享提供！
