当前市场上按操作系统将手机分为苹果手机和安卓手机两大类。苹果手机采用自家研发的A系列平台的CPU，配合IOS系统，将苹果手机的性能完美地表现出来。安卓手机采用高通平台、联发科平台、海思平台、三星平台的CPU，配合安卓系统来完成手机性能的体现。由于安卓手机和苹果手机使用的平台不一样，所以在电路设计有会有很大的区别，主要有如下几点：



1、主板形状；



2、使用平台；



3、暂存的位置；



4、元件大小；



5、供电和信号线上的保护元件；



6、充电保护元件；



7、开机键电压；



8、I2C总线的设备；



9、射频信号接收过程；



10、相机供电方式。



下面就对安卓手机与苹果手机10个不同点来进行逐一分析。



一、主板形状

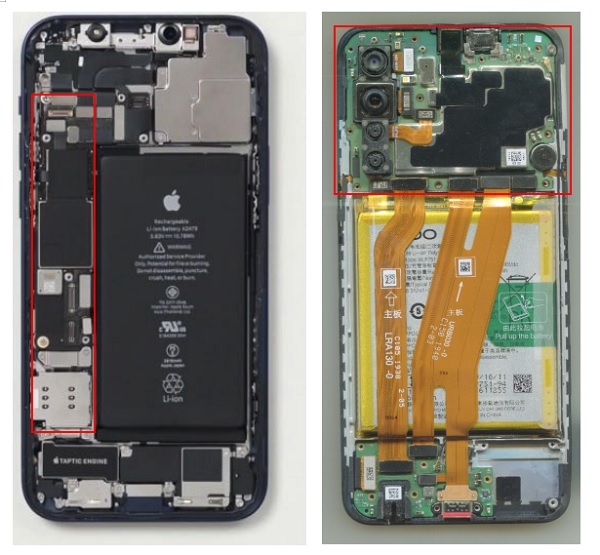

　　苹果手机和安卓手机在主板板形和整体设计方面有很大的区别，如图所示。





　　苹果手机主板一般以窄小长条形为主，安装在手机的侧面，为电池节省出空间。安卓手机主板一般是以长方形为主，安装在手机的顶部。



　　当手机摔后或者压到，从中间位置变形时，苹果手机主板容易出现芯片虚焊、板层断线，而安卓手机的主板还能正常使用。



二、平台不同

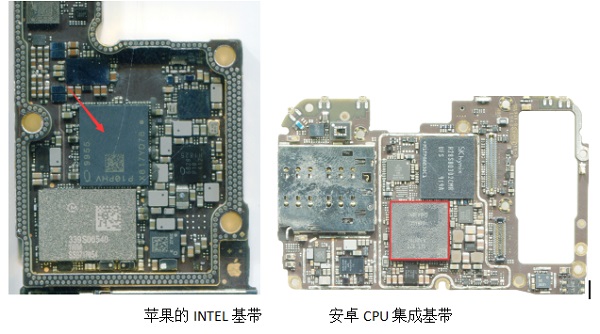

　　苹果手机采用自家的A系列平台，目前最新的是12系列的A14 CPU。安卓手机不是单一平台，有高通、海思、联发科、三星四个，其中CPU、电源、射频、WiFi芯片都必须同一平台的，不能互换。苹果的基带CPU采用独立外挂高通或者INTEL的，如下图所示。安卓的基带CPU除第一代5G基带外，都是集成在CPU的内部。





三、暂存集成位置



　　苹果手机的暂存都是安装在CPU的上层，而安卓手机有的跟苹果手机一样安装CPU上层，也有集成在字库内部的，如下图所示。

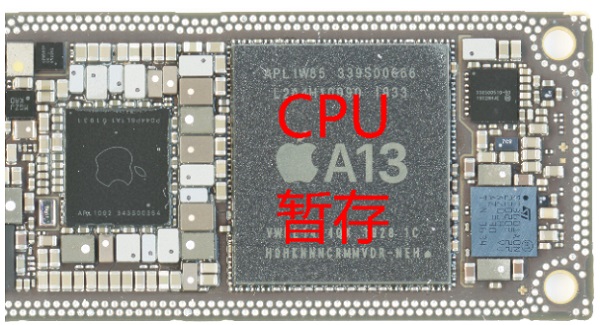

苹果暂存

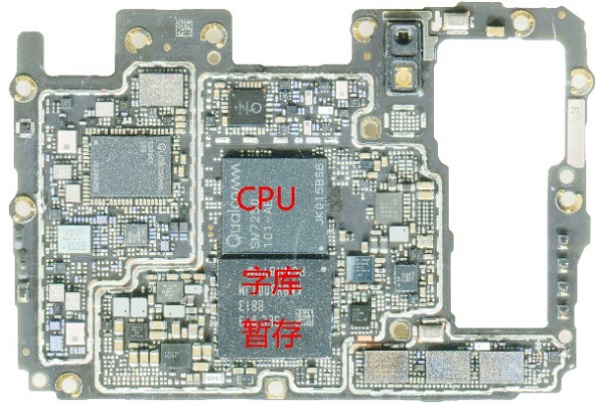

安卓暂存



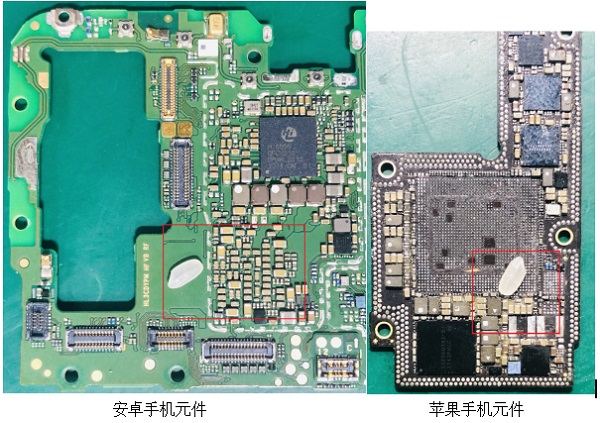

四、元件大小



　　为了节省空间，苹果手机主板采用8层以上设计方案，大部分功能集成在CPU或者其它芯片的内部，并且采用01005小封装元件，紧凑排列在主板上。



　　安卓手机空间比较大，主板上元件摆放空间比较宽松，基本上采用大个头0402封装的元件。在维修时焊接苹果手机上的小元件比安卓手机上的小元件要求要高。



五、供电和信号线上的保护元件不同

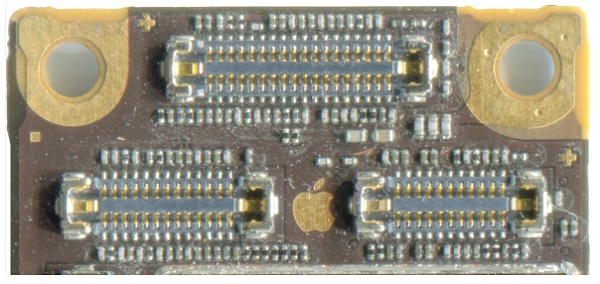

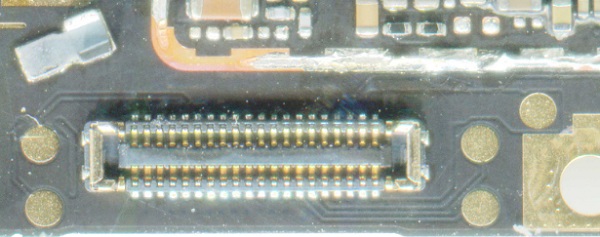

　　如下图分别是苹果手机和安卓手机连接座截图，在苹果手机的连接座图片中能明显地看到座子周边有大量的小元件，这些就是苹果手机连接座上供电和信号的保护元件，一般有保险电感、防电二极管、滤波电容等。



　　而安卓手机连接座图片中座子周边基本没有元件，座子信号和供电上没有设置相关的保护元件。在使用中如果连接座相连的设备出现问题，苹果手机座子边上的保护元件就能起作用，保护主板芯片不被损坏，就是维修常见的二极管短路、电容短路、保险烧断。而在安卓手机中就会直接损坏座子相连的芯片。



六、充电保护元件不同

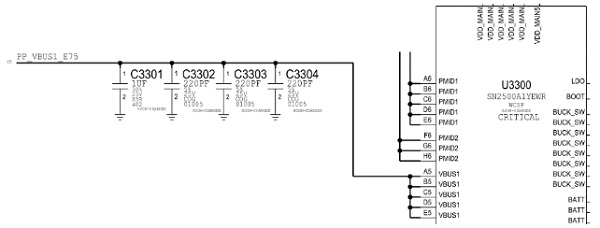

　　苹果手机尾插接口的5V电压是直接加到充电芯片的，中间没有加其它的转换、保护元件，实际维修中很多不充电的故障，直接损坏充电芯片，如下图所示。



　　安卓手机尾插5V电压都要经过压保护芯片，检测不过压后才送到充电芯片，防止充电器的电压瞬间变化烧坏充电芯片。下图为OPPO的尾插电压保护元件。

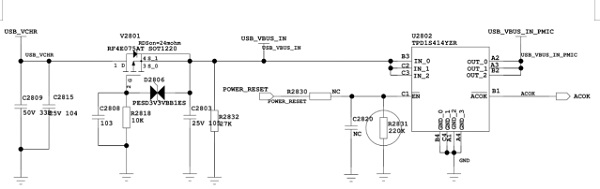

安卓OVP元件



　　尾插送过来的供电USB_VCHG通过V2801负压保护管和U2801过压保护芯片后才能送给充电芯片。平常维修不充电的故障大部分是由于过压保护芯片损坏导致的。

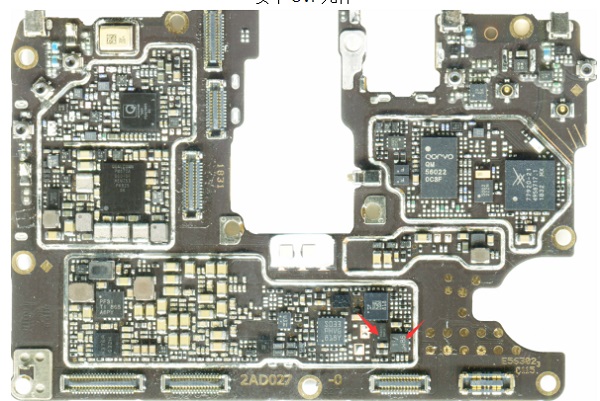

安卓OVP元件实物



七、开机键电压不同



　　经常维修苹果手机的都知道，苹果手机的开机键电压是1.8V，在iPhone7以前的机型中电路图上都有标注开机键是由待机1.8V经电阻给开机信号上拉，如下图所示 。从iPhone7以后开机键电压还是1.8V，在电路图中没找到上拉电阻，其实是由电源内部提供的上拉。

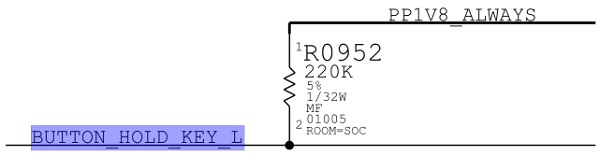

苹果开机信号



　　当修习惯了苹果手机再去看安卓手机，测量开机键电压发现是4V，就以为是电源坏了串电，更换电源后还是不好。其实在安卓手机中，OPPO机型有大部分开机键信号是经电阻上拉到电池正极的4V电压，如下图所示。

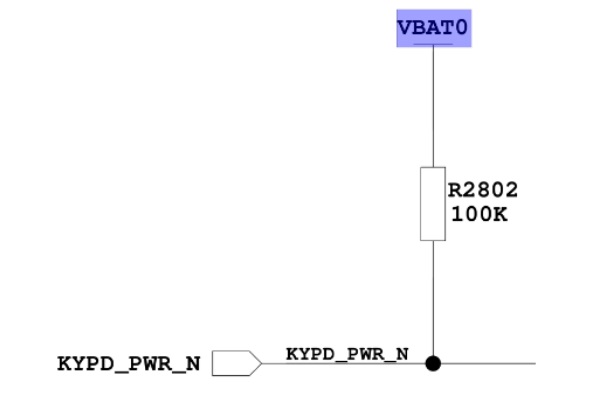

安卓开机信号



八、I2C总线的设备不同



　　在苹果手机中I2C总线控制显示、USB等重要功能，如果I2C总线上的设备有问题，会导致开机定电流不显示。而安卓手机的I2C总线大部分连接着辅助功能芯片，如控制指南针、陀螺仪等，如下图所示。当辅助功能芯片出问题不会导致不开机，大多会导致开机卡LOGO。

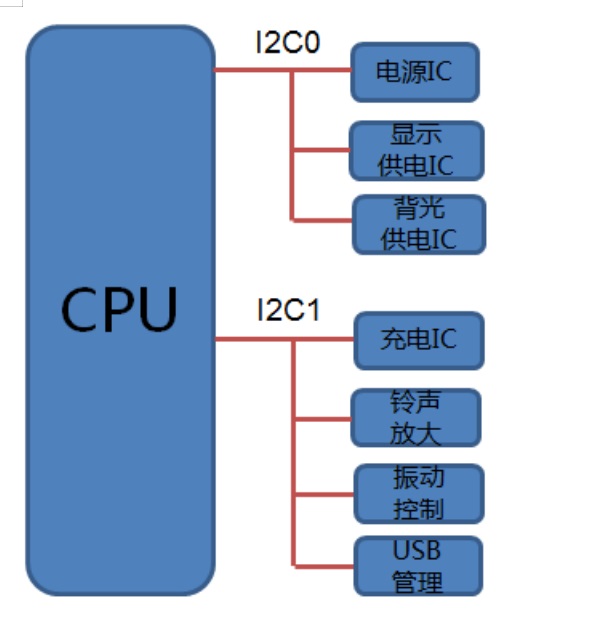

苹果手机I2C总线

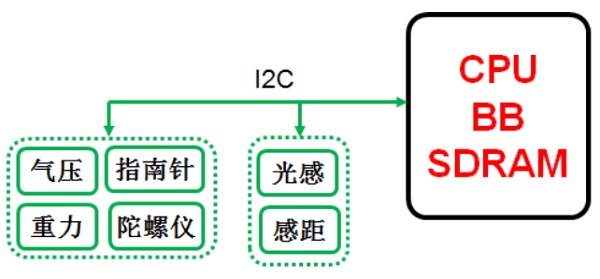

安卓手机I2C总线



九、射频信号接收过程不同



　　苹果手机的射频信号输入输出线路基本用相同的芯片，安卓输入输出线路采用的芯片不同。如下图所示。苹果手机的信号输入跟输出都是由功放芯片去完成的。而安卓手机的输入与输出是分开的，输出的时候由功放进行处理，输入的时候是必须经过接收开关芯片进行处理。



苹果手机射频信号框图

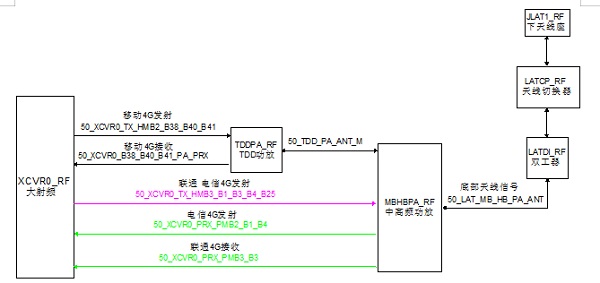

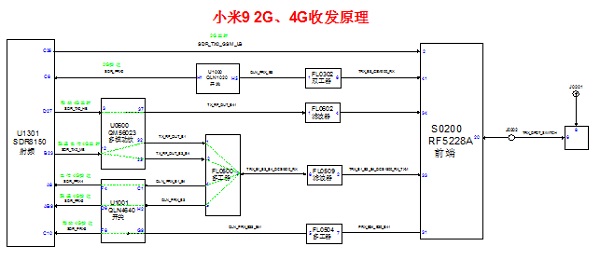

安卓手机射频信号框图



十、相机供电方式不同



　　现在手机的相机部分功能很强大，有前相机、主相机、远景相机、微距相机等，每个品牌的相机功能大同小异。在电路设计中苹果采用电源或者相机供电芯片给每个相机提供不同的电压，满足相机的需求。



　　安卓手机的相机供电上一般使用小5脚的LDO稳压器提供，如下图所示，相机座边上的小芯片。维修案例中常见的有安卓手机进水，相连座边上的小芯片腐蚀导致相机打不开。

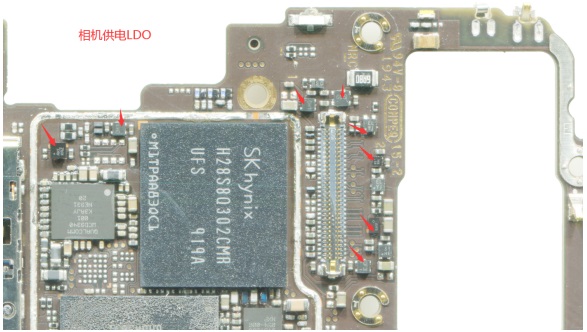

安卓相机LDO供电元件



　　苹果手机由于采用长条形主板，在受外力时主板容易变形，导致主板芯片虚焊的故障比较多。苹果手机对接口保护比较好，所以在实际维修当中大部分功能故障，是由于接口部分保险元件损坏导致，如保险电感烧开路。



　　而安卓手机主板安装在手机的上部，当手机受外力时不容易变形，主板上芯片虚焊的几率相对于苹果手机来讲会小很多。



　　在充电方面，做的保护性能比较好，所以大部分不充电是由于充电保护元器件损坏导致。



　　安卓机在相机供电、显示供电、触摸供电采用分立的LDO供电元件多，手机进水时接口边上的LDO供电元件容易腐蚀导致相应的功能不正常。



　　安卓手机、苹果手机、平板电脑、笔记本电脑之间都有设计的通性，维修时只要掌握其特点和不同之处就能很容易上手。他们之间的区别我们会在“苹果手机、iPad、苹果笔记本设计有什么共同之处、不同之处”的文章有讲到，各位小伙伴们一定要记得关注我哦。
