客户的一个惠普 V250W 8GB U盘，该U盘为UDP一体封装，表现是插入电脑可以发现U盘但双击提示请插入磁盘驱动器，磁盘管理显示无媒体，客户需要里面的数据。



　　维修思路：



　　首先拆掉金属外壳，完好的取出里面的黑胶体，然后进行打磨，将被覆盖的线路显露出来。之后在显微镜下根据针脚定义飞线到设备的基板上读取NAND FLASH进行分析后组合出客户需要的数据。使用的设备有PC3000 FLASH 2.0和Flash Extractor，由于这两种设备读取和算法上有区别，决定飞线后两种工具都读一次，期间需要更换一次基板，U盘黑胶体端的线不需要拆。



　　维修过程：

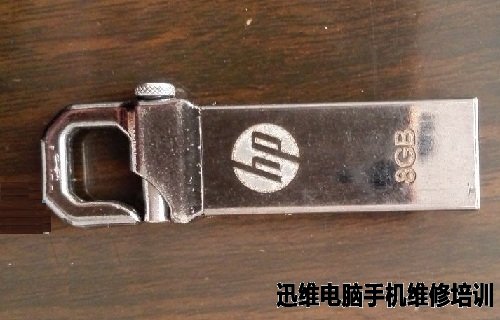

　　优盘外观：



HP V250W一体黑胶体优盘无媒体数据恢复 图1

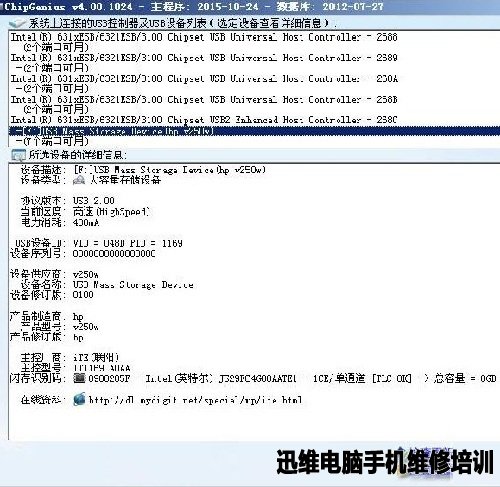

　　ChipGenius检测为ITE iT1169主控，flash为intel JS29F64G08AATE1 TLC 8GB闪存。



HP V250W一体黑胶体优盘无媒体数据恢复 图2

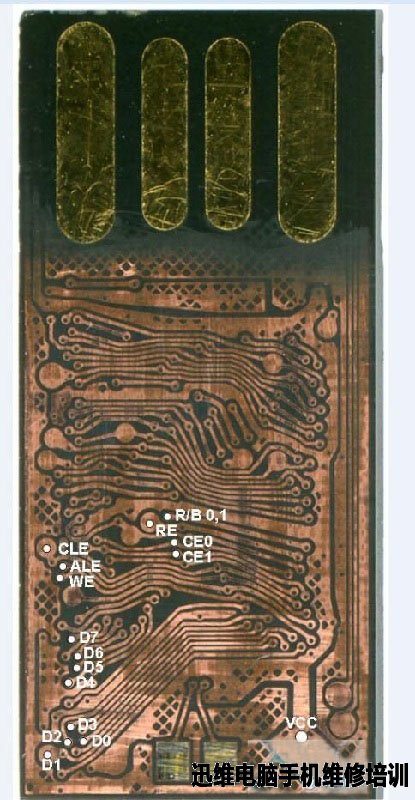

　　线路UDP的引脚定义图：



HP V250W一体黑胶体优盘无媒体数据恢复 图3



　　如果是其他U盘或者sd内存卡的话，可以参考这个数据恢复引脚电路图。

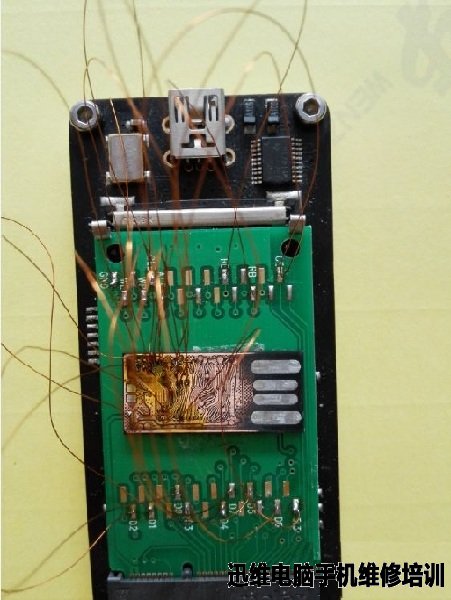

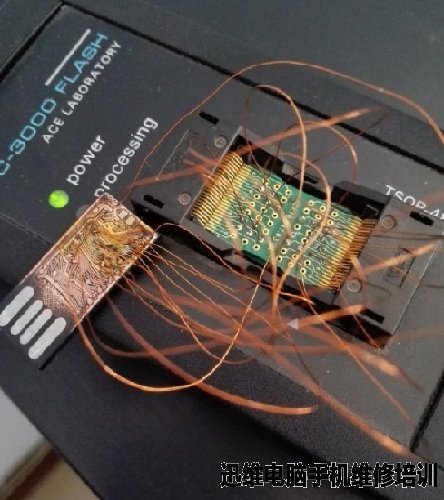

　　打磨飞线后的样子，与pc3000连接好。





HP V250W一体黑胶体优盘无媒体数据恢复 图4



HP V250W一体黑胶体优盘无媒体数据恢复 图5

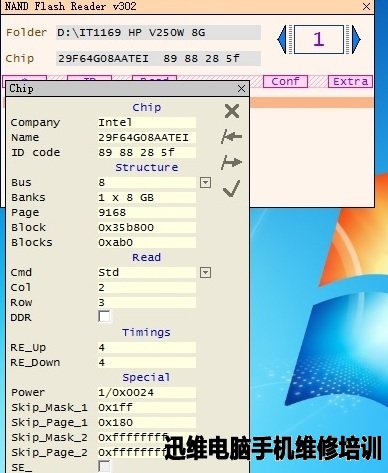

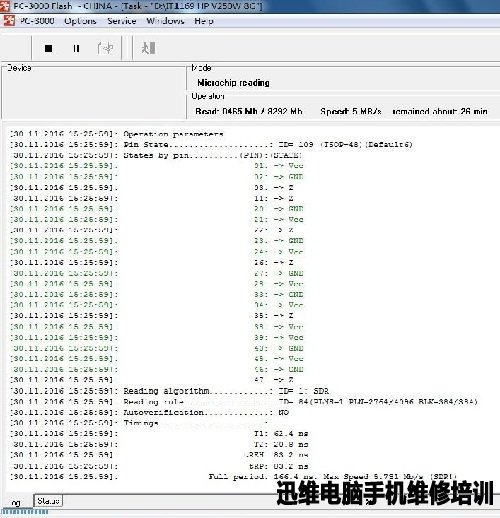

　　读取数据



HP V250W一体黑胶体优盘无媒体数据恢复 图6

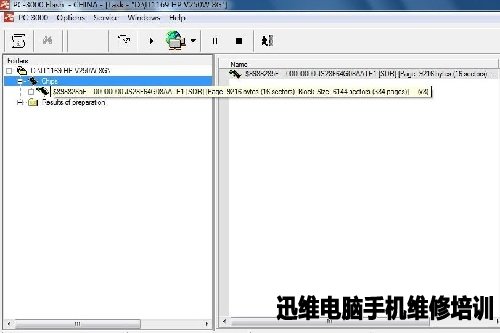

　　用到的工具是PC3000的软件，有点专业，大家可以多看看相对应的教材。



HP V250W一体黑胶体优盘无媒体数据恢复 图7



HP V250W一体黑胶体优盘无媒体数据恢复 图8



　　最后客户的数据恢复成功，完好率99%，由于FLASH有坏块个别区块ECC XOR校验失败，所以个别文件损坏，达到客户满意。



　　所以即便是U盘或者内存卡彻底坏了，只要硬件没有坏，就有可能恢复里面的数据，大家遇到此类问题，如果资料非常重要的话，不妨试试这个方案，当然没有设备的话，还是建议去找专业的数据恢复的人来做。
