　　本文为迅维学员 red·如此美原创，迅维论坛UID：693353

【主板型号】华硕H61M-E R2.02主板

【故障现象】主板不触发

【维修过程】更换822排阻，重焊EC，修复主板。

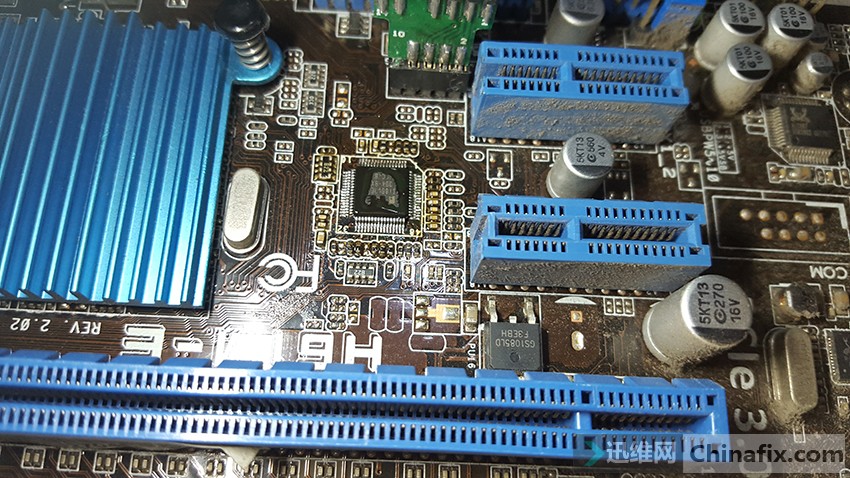

　　收到一华硕H61M-E R2.02故障板，检查开机条件都正常，触发信号EC发出pwrbtn，但是没有收到slp-s3的上电请求，初步怀疑南桥坏，于是放那里准备当料板了。今天上课，老师讲基础，说深度睡眠查过没有，再拿来看看。这个信号是O_3VSBSW 当时测到这个感觉应该是3.3v或者是3v。

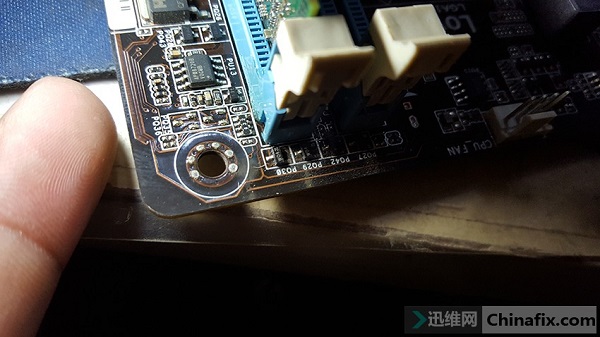

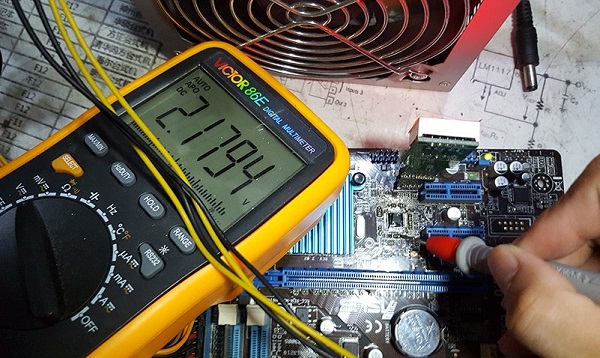

　　通过点位图查到，和这个排阻相连，拆了之后，O_3VSBSW变成了5v，说明前面的那个电阻是好的，可能是后面的分压电阻坏了，找了料板更换上去，测电压还是一样，找了3次，最后还是一样。只有把EC拆了，结果还是一样，拆了还是2.1v。

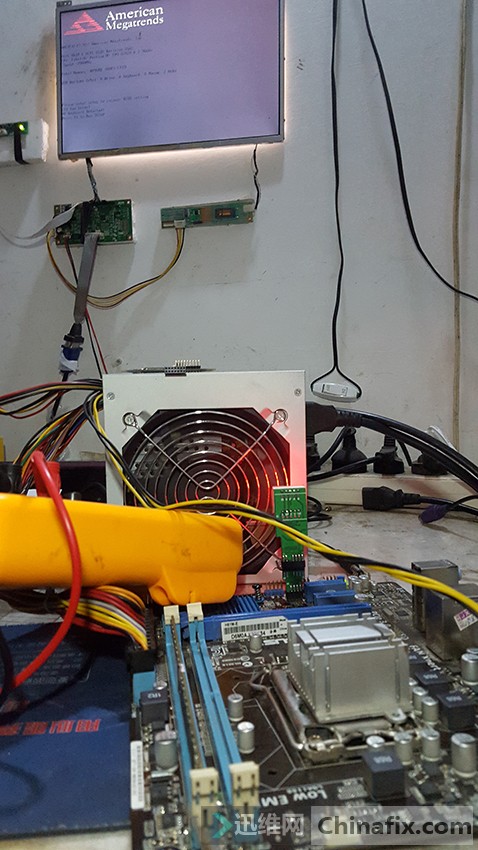

　　最后想要不南桥有问题，本来想当料板了，想想把芯片安装回去，下次碰到可以换下，于是就出现了下面的情况。

　　初步认定，EC虚焊导致不开机。
