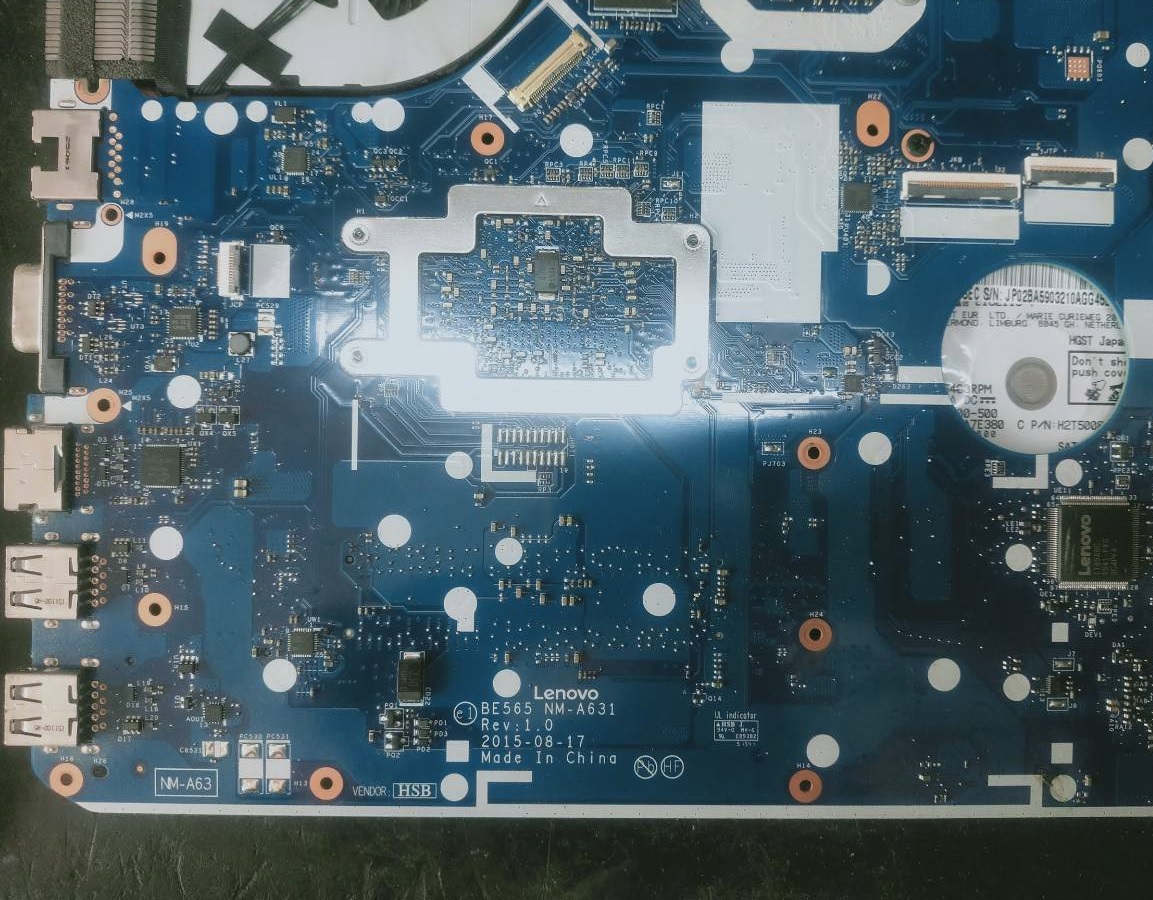

一大早接修E565一台，故障为开机能显示，定第一屏后10秒左右掉电。麻溜拆机，板号NM-A631。



　　拆机后万用表量各电压都正常，心想是不是固态硬盘坏了引起不进系统？但是硬盘装在别的机子检测正常，拿一块机械盘装上有点眉目了，机械盘明显转带不正常，测硬盘供电+3VS正常，+5VS却不稳定，4.97V 5V多不断跳变。



　　跑图。



　　发现+5VS由+5VALW转换而来，测+5VALW 也不稳定，示波器波形很多干扰，且PU202(SYX198CQNC)发烫，是不是+5VALW芯片坏了？

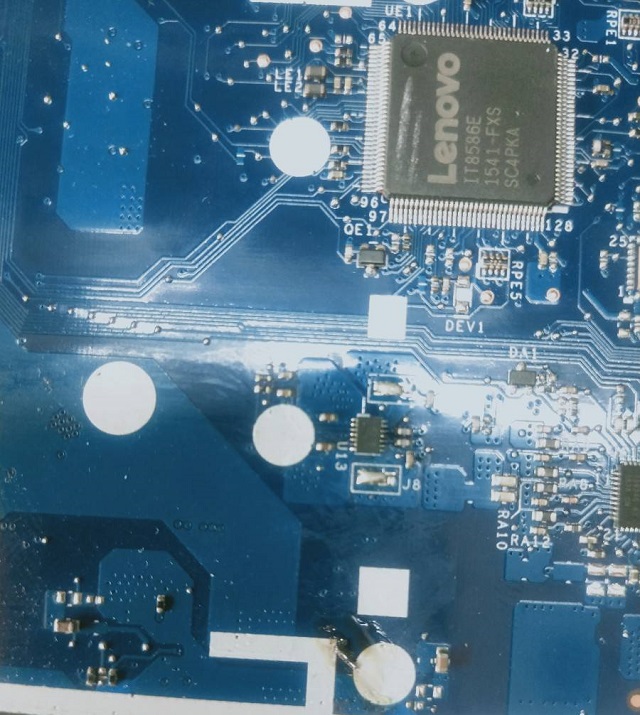

　　本着先外围后芯片的原则，+5VALW加滤波电容无果，拿着探针一通乱戳，当测到PU202第6脚+5VBS时此脚是自举明显波形不对，再量PC217(2)和PU202(10)波形不一样，心中暗喜，断线了，放大镜伺候，果然断线了！



　　补好线上电硬盘转速正常，维修结束。
