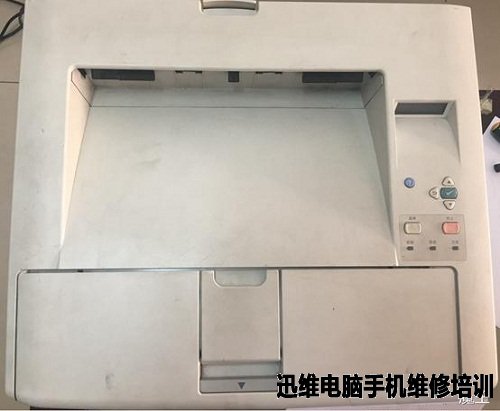

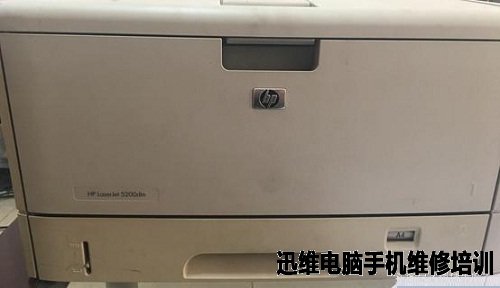

　　机型：惠普5200

　　故障：打印颜色极浅，几乎看不清楚。

　　故障诊断：

　　一、更换硒鼓，发现故障依旧，排除硒鼓故障。

　　二、检查定影膜，发现完好，排除定影组件故障。

　　三、怀疑激光器故障。以上两点排除后，基本上就是激光器的故障了，一般打印颜色浅在激光器上的故障有两个，一是机关器透镜或反射镜脏了，光导通不足；二是电路故障导致电压不足。

　　需要确认具体故障必须就要拆机了，首先断开电源，取出硒鼓，找到固定螺丝并拆除。这台惠普5200需要卸掉后挡门的一部分组件。

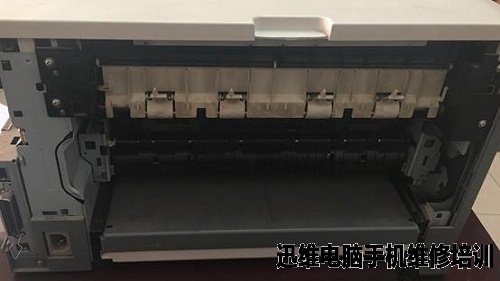

　　打开后挡门，卸下两颗螺丝之后，就可以去掉后挡门组件。

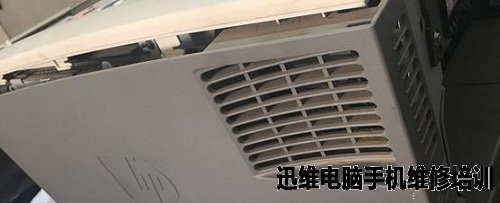

　　接下来继续拆除右侧板，这个比较好拆了，是卡扣式结构，向后一拉就可取下。

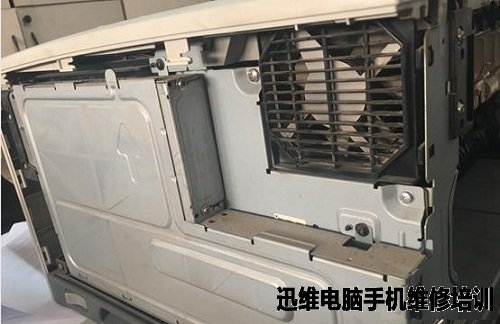

　　拆除后发现里面全是灰尘，风扇已经很脏了，维修的时候可以顺便清个灰，也能够一定程度上的延长寿命。

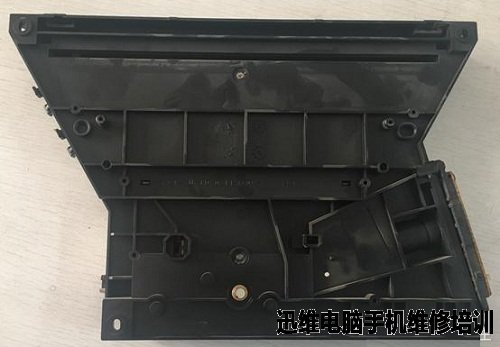

　　接下来就是拆除顶盖了，顶盖有四个螺丝固定，分别是后侧两个，打开硒鼓盖能看到两个。拆除螺丝后，就要慢慢找到卡扣，取下顶盖了，实际操作中顶盖比较难拆卸，需要耐心，不可用蛮力，很容易拉断卡扣。

　　取下顶盖后，一定要注意小心屏幕侧，因为那里还有一根排线，强行拆卸的话很容易拉断，拆掉排线完全分离顶盖，或者小心将顶盖放在屏幕侧即可。

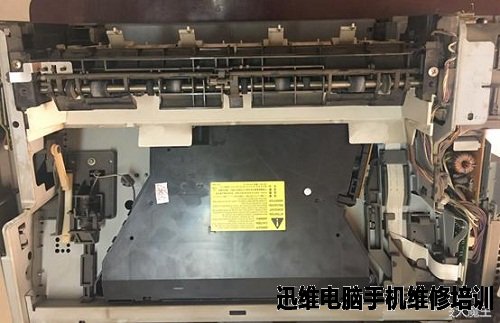

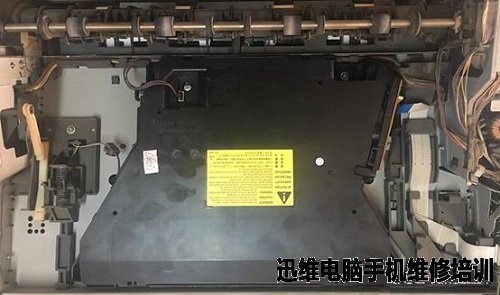

　　上图我们能看到的黑色盒子就是激光器了。此次问题很大可能就发生在这里，继续拆掉出纸搓纸轮这一部分组件，因为它挡住激光器的螺丝了，不拆不行。

　　继续拆卸激光器，四个螺丝固定，右侧和顶部分别有一根排线连接，小心取下。

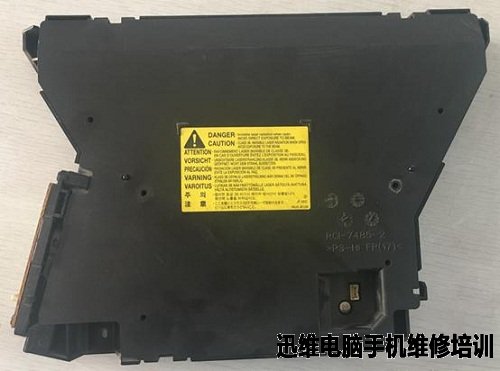

　　这就是激光器的外观了，看了半天，没有发现光出口在哪里，那就继续拆解吧。

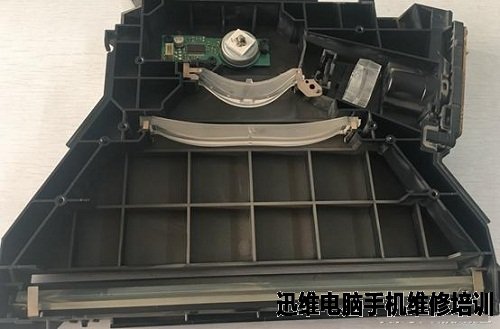

　　打开激光器，就恍然大悟了，光路一目了然，确实积了许多灰尘，基本上挡住了大部分的激光使其无法穿透，自然也就打印色变得很浅了。

　　需要将透光模组逐一擦拭干净即可。然而，擦拭干净之后，按照原顺序安装完成，开机测试，完美！

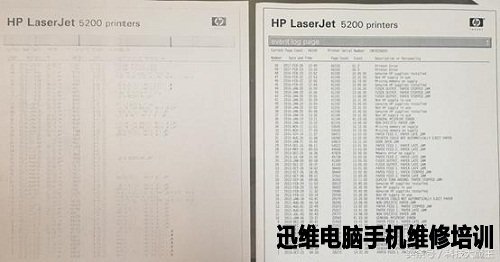

　　这是维修前后的测试页对比图。

　　总结一下，任何硬件的损坏都是有其原因的，找到故障，对症下药，解决问题不在有难度，如果是家用的打印机设备，这样就又省下了一笔费用哦。
