故障症状：兄弟M1724型针式打印机开机后字车不能回位，“电源”指示灯亮。


　　故障原因：Q11内部损坏。

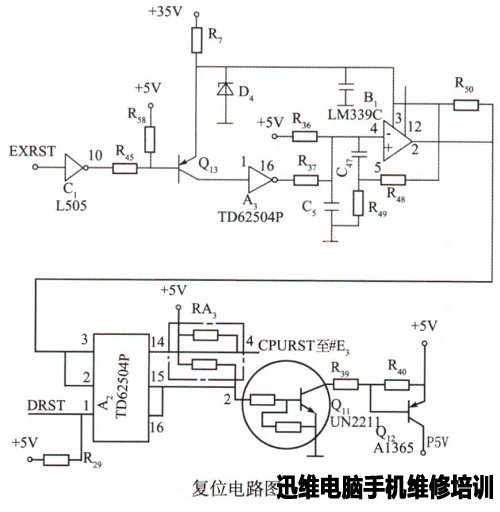

　　分析检修：经检测开机后无字车复位信号，根据现象分析上述故障可能发生在复位电路等相关部位，相关电路如图如下所示。




　　由原理得知，开机瞬间，＋5V电源经过R36向C5充电，因C5使比较器B1的4脚电压小于5脚电压，2脚输出的高电平经反相器A2的14脚输出低电平复位信号CPURST，输入#E3，和l/O接口电路G3及G3的复位端。与此同时，15脚又使三极管Q11、Q12截止，Q12不能向打印机驱动器、走纸和字车步进电动机提供5V电源电压，打印机在等待复位状态。

　　经过200~400ms时间后，当CS端电压升高，使B1的2脚翻转为低电平，输出端14脚、15脚CPURST转为高电平时，Q12集电极向打印机驱动器、走纸和字车步进电动机提供5V电源电压，字车复位回车到左边，因此B1、A2、Q11、Q12等部位任一元器件损坏都会使字车不能回车到左边。


　　检修时，用示波器在打印机通断瞬间逐级检查以上部位的波形变化，以确定故障部位。该机经检查为Q11内部损坏，更换Q11后开机测试，故障排除。
