2015年苹果新款macbook pro 笔记本拆机图解

来源:未知    发表时间:2015-12-09    浏览次数:
  今年3月份,苹果硬件升级更新了新款macbook pro 13英寸笔记本,此款笔记本屏幕尺寸13.3英寸,分辨率为2560×1600,使用最新的英特尔第五代酷睿Broadwell-U处理器,选配为2.7或者2.9GHz的Core i5,最高选配3.3GHz的双核i7。板载内存可选8GB或者16GB、固态盘则有128GB、256GB、512GB以及1TB可选。同时,新款MacBook Pro 笔记本加入了Thunderbolt 2接口,还配备了Force Touch触控板。下面我们通过拆机对新款macbook pro 笔记本进行评测。

新款macbook pro 笔记本拆机
图1  新款macbook pro 笔记本拆机


  下面我们一起看看苹果新款macbook pro 笔记本拆机图解。

  苹果新款macbook pro 笔记本拆机需要的工具:

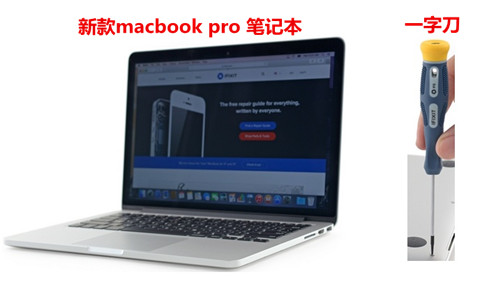

  苹果A1502新款macbook pro 笔记本

  一字刀
新款macbook pro 笔记本拆机
图2 新款macbook pro 笔记本拆机



  苹果新款macbook pro 笔记本拆机方法/步骤:

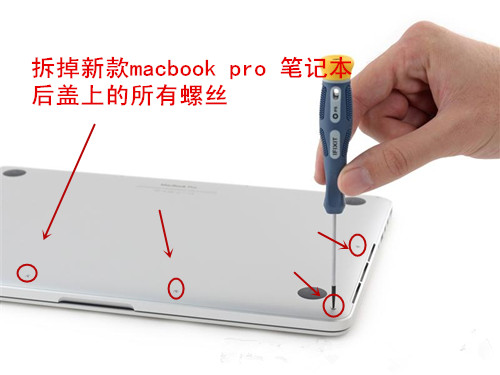

  1、把新款macbook pro 笔记本背面朝上,用螺丝刀拆掉后盖上的所有螺丝。如图:

新款macbook pro 笔记本拆机
图3 新款macbook pro 笔记本拆机

  2、机身右侧提供SD卡槽、HDMI接口以及USB 3.0三个接口,机身左侧是一个MagSafe 2、两个Thunderbolt 2、一个USB 3.0以及耳机插孔。

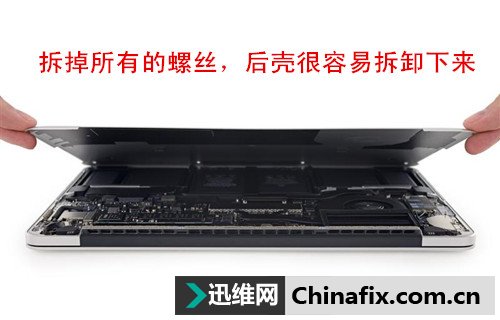

  拆掉所有的螺丝,后壳很容易拆卸下来。如图:
新款macbook pro 笔记本拆机

图4 新款macbook pro 笔记本拆机

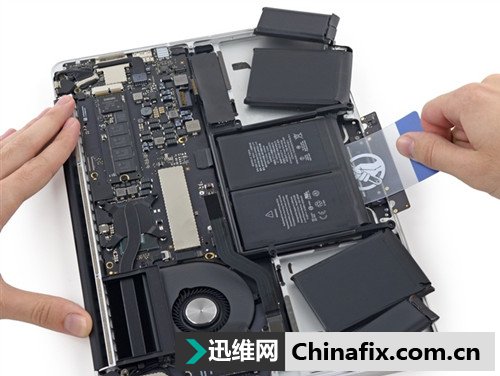

  拆掉新款macbook pro 笔记本的后壳,就能看到主板和电池,如图:

新款macbook pro 笔记本拆机
图5 新款macbook pro 笔记本拆机

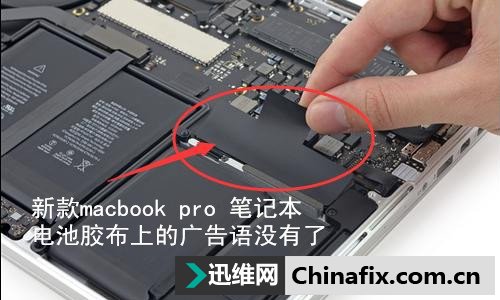

  3、准备拆新款macbook pro 笔记本电池。与上代产品对比,电池胶布上的广告语没有了。如图:

新款macbook pro 笔记本拆机
图6 新款macbook pro 笔记本拆机

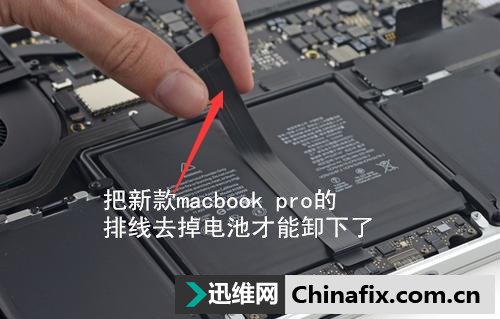

  4、去掉排线,才能一步步拆掉新款macbook pro 笔记本的电池。如图:

新款macbook pro 笔记本拆机
图7 新款macbook pro 笔记本拆机

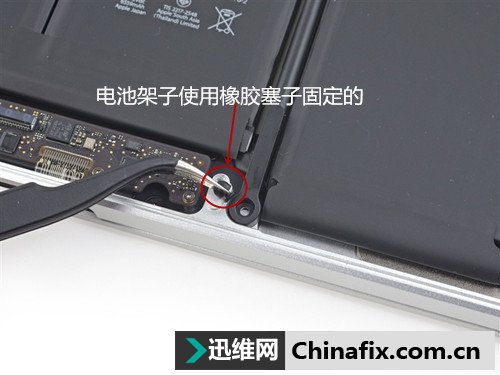

  5、电池架子原来使用螺丝钉固定的,但现在换成了橡胶塞子。如图:

新款macbook pro 笔记本拆机
图8 新款macbook pro 笔记本拆机

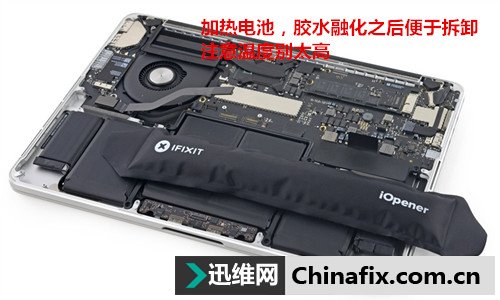

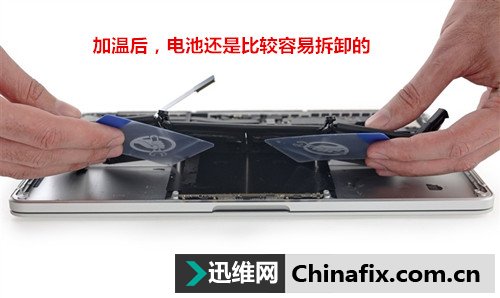

  6、加热电池,胶水融化之后便于拆卸,注意温度别太高。如图:

新款macbook pro 笔记本拆机
图9 新款macbook pro 笔记本拆机

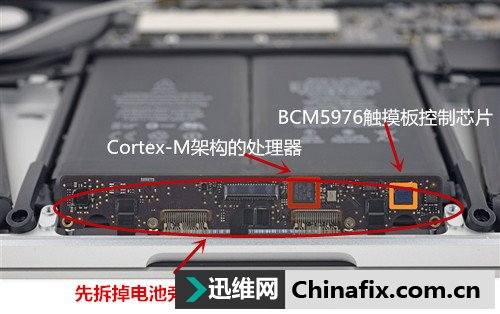

  7、在拆电池前,先拆掉电池旁边这个主板。红色部分是一个Cortex-M架构的处理器,橙色则是来自博通的BCM5976触摸板控制芯片。如图:

新款macbook pro 笔记本拆机
图10 新款macbook pro 笔记本拆机

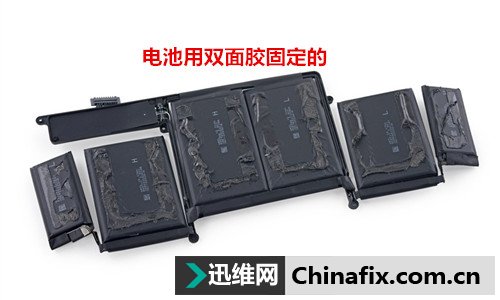

  8、电池都是用双面胶固定的,容量为11.42 V/74.9 Whr,号称能使用10个小时。

新款macbook pro 笔记本拆机
图11 新款macbook pro 笔记本拆机

新款macbook pro 笔记本拆机
图12 新款macbook pro 笔记本拆机
新款macbook pro 笔记本拆机
图13 新款macbook pro 笔记本拆机

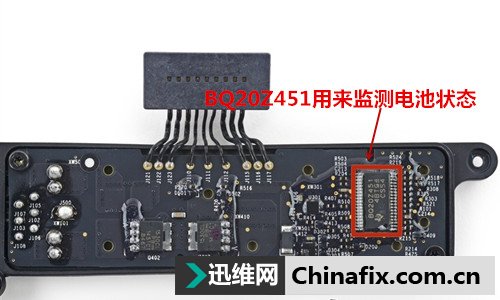

  9、BQ20Z451用来监测电池状态。

新款macbook pro 笔记本拆机
图14 新款macbook pro 笔记本拆机

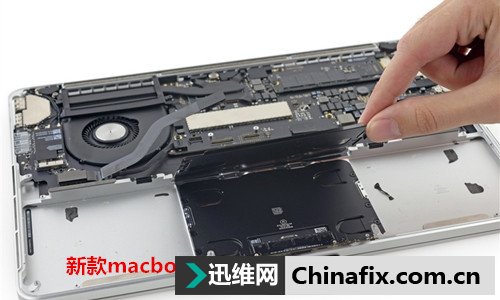

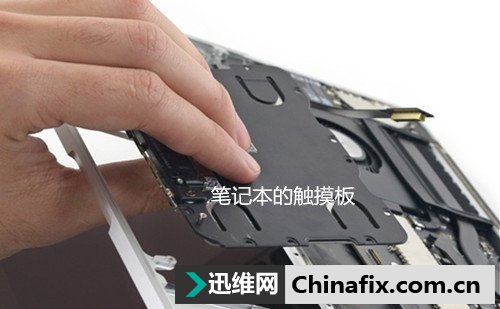

  10、拆解新款macbook pro 笔记本的触摸板。

新款macbook pro 笔记本拆机
图15 新款macbook pro 笔记本拆机


新款macbook pro 笔记本拆机
图16 新款macbook pro 笔记本拆机

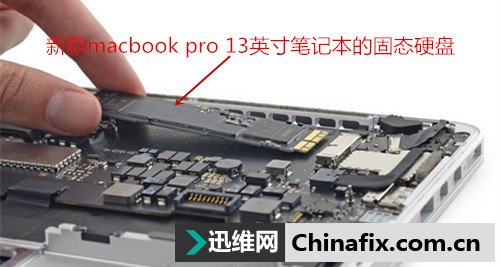

  11、拆掉固态硬盘。

图17 新款macbook pro笔记本拆机

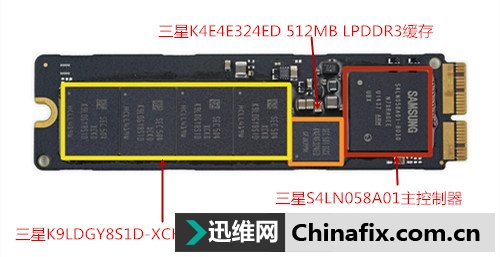

  红色为三星S4LN058A01主控制器,走的是PCI-E 3.0 x4 AHCI通道

  黄色是八颗三星K9LDGY8S1D-XCK0 NAND闪存颗粒,单颗16GB,总计128GB。

  橙色是三星K4E4E324ED 512MB LPDDR3缓存
新款macbook pro笔记本拆机
图18 新款macbook pro笔记本拆机

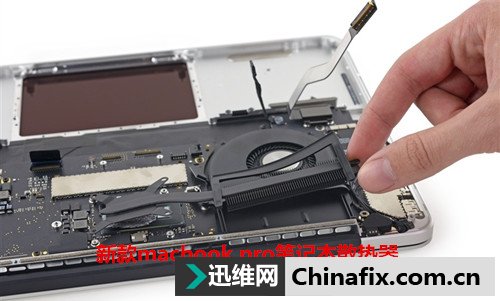

  12、拿掉新款macbook pro笔记本散热器。


新款macbook pro笔记本拆机
图19 新款macbook pro笔记本拆机

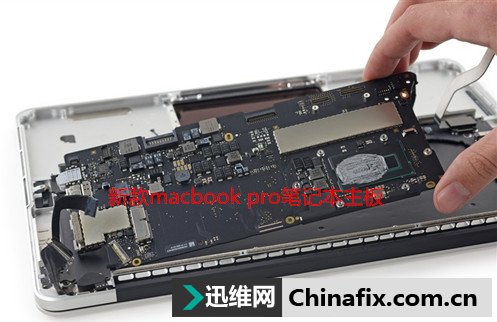

  13、拆下新款macbook pro笔记本主板。


新款macbook pro笔记本拆机
图20 新款macbook pro笔记本拆机


新款macbook pro笔记本拆机
图21 新款macbook pro笔记本拆机

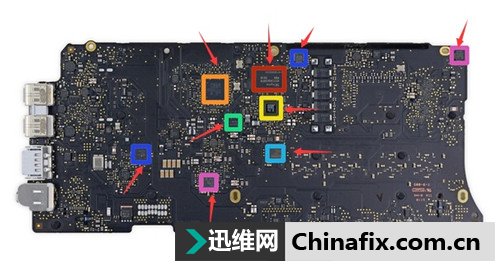

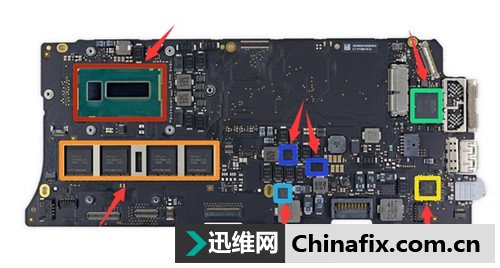

  红色:i5-5257U双核处理器,旁边那个小的是HD6100核显

  橙色:海力士H9CCNNNBLTALAR LPDDR3内存颗粒

  黄色:Cirrus 4208-CRZ双通道低功率音频解码器

  绿色:Intel的DSL5520雷电控制器

  淡蓝:德州仪器的58872D芯片

  蓝色:两颗DE46SY


新款macbook pro笔记本拆机
图22 新款macbook pro笔记本拆机

  红色:SK Hynix的H5TC4G63AFR DDR3内存颗粒,容量512MB

  橙色:StellarisLM4FS1EH SMC控制器

  绿色:HD3SS213控制器

  淡蓝:Windbond 25064 FVIQ

  蓝色:LT3957和958 26AHRZ

  粉色:TPS51980 SMSCEMC1704-2

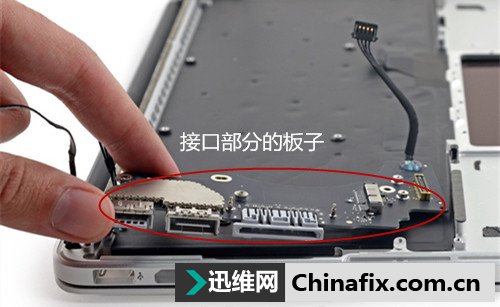

  14、接口部分的板子。
新款macbook pro笔记本拆机
图23 新款macbook pro笔记本拆机



新款macbook pro笔记本拆机
图24 新款macbook pro笔记本拆机

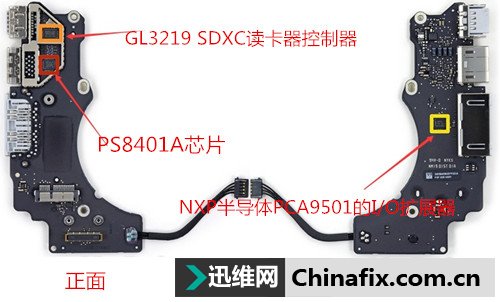

  红色:PS8401A芯片,作用跟HDMI接口有关系

  橙色:GL3219 SDXC读卡器控制器

  黄色:NXP半导体PCA9501的I/O扩展器

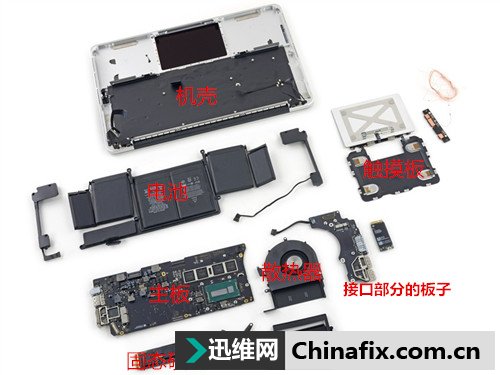

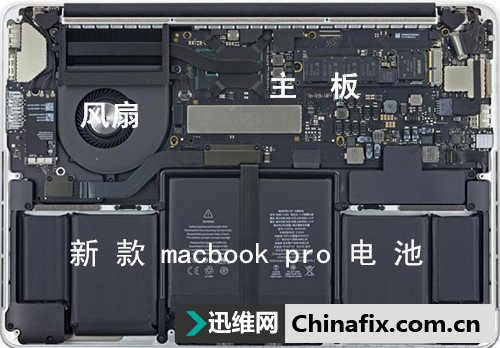

  新款macbook pro 笔记本所有部件图集。


新款macbook pro笔记本拆机
图25 新款macbook pro笔记本拆机

  通过以上笔记本的拆解过程来,总体来看新款macbook pro笔记本做工还是相当不错的,技术过硬,苹果新款macbook pro笔记本,是个不错的选择,值得拥有。
